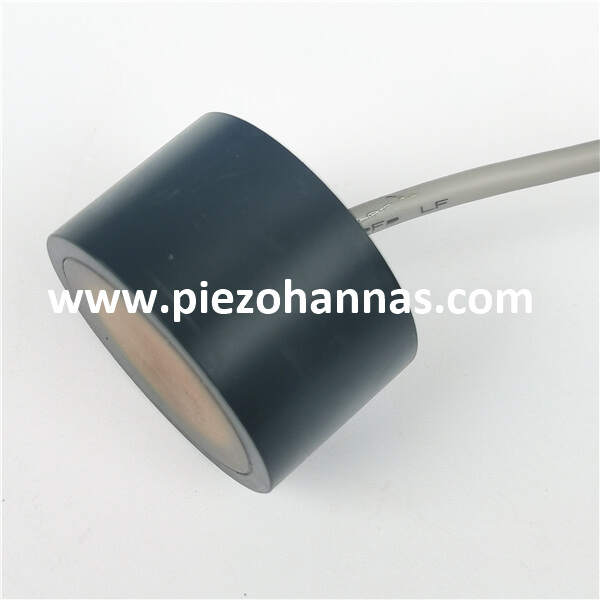

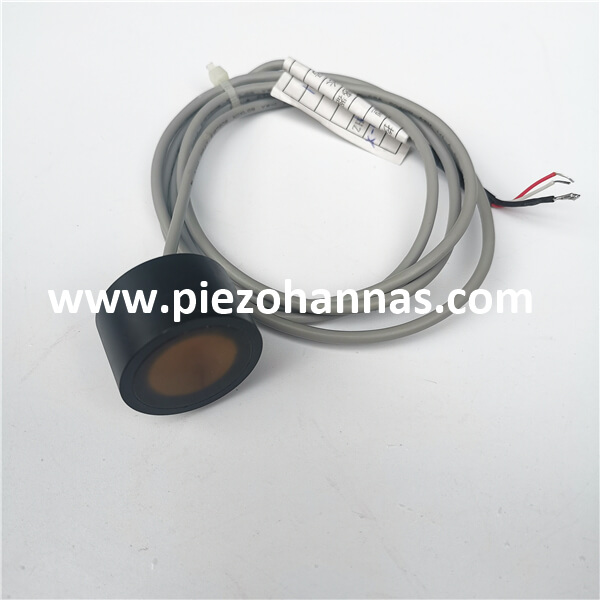

Pengukuran Aliran Transduser Ultrasonik Dalam Air 2MHz untuk Pengukur Aliran Air Ultrasonik

Pengukuran Aliran Transduser Ultrasonik Dalam Air 2MHz untuk Pengukur Aliran Air Ultrasonik

Parameter teknikal:

barang	Parameter Teknikal		Imej
Nama	2MHz Transduser ultrasonik bawah air
Model	PH W-2M-01G
Kekerapan	2MHz± 5%
Jarak Pengesanan	0.03 ～ 2m
Minimum Selari lmpedans	Ω±20 ％
Kapasitansi	pF±20 ％ @1KHz
Sensitiviti
Kendalian Voltan	Puncak Voltan ＜ 150Vpp
Kendalian Suhu e	-40～ +80 ℃
Tekanan	≤10 Kilo atau  1MPa
sudut	(Lebar rasuk)Rasuk separuh kuasa Lebar @-3dB:1.8°± 10%， Sudut Tajam: 4.2°± 10%
Bahan Perumahan	POM
Penggunaan	Meter aliran ultrasonik, pengintai bawah air
Tahap Perlindungan	IP68
Berat badan
Arahan Pendawaian	Merah: transduser +, putih: transduser -, hitam: wayar terlindung; (penderia suhu adalah pilihan )
Keluk Kemasukan		Gambarajah Struktur Produk

Gambar rajah blok transduser ultrasonik:

Gambarajah Skema Penderia Suhu  (model: MF58_502F3470) :


Arahan kabel jenis bersepadu:

1. Arahan pendawaian transduser: antara muka (terminal 3pin, 2.54mm)
Merah: transduser +
Putih: transduser -
Hitam: pelindung


2. Arahan Kabel Sensor Suhu: antara muka (terminal 3pin, 2.0mm)

Merah dan hitam adalah pendawaian sensor suhu

Jenis pisah: kabel 10m standard, dengan setiap tambahan 50m kabel, pengecilan isyarat ialah 6dB

Arahan pendawaian tiga teras:

    Merah: Transduser +
     Biru: sensor suhu +
     Hitam: Awam-

 Arahan pendawaian empat teras:

Merah: Transduser +
Kuning: Transduser-
Biru, hitam: sensor suhu

Aplikasi Pengukur Aliran Ultrasonik:

Meter aliran air ialah alat yang mampu mengukur jumlah air yang melalui paip. Beberapa teknologi meter aliran air tersedia untuk dipilih bergantung pada aplikasi pengukuran air, syarat belanjawan dan keperluan penyelenggaraan. Setiap jenis meter aliran air ini mempunyai prinsip operasi yang unik, kos pemilikan keseluruhan dan faedah aplikasi khusus.
