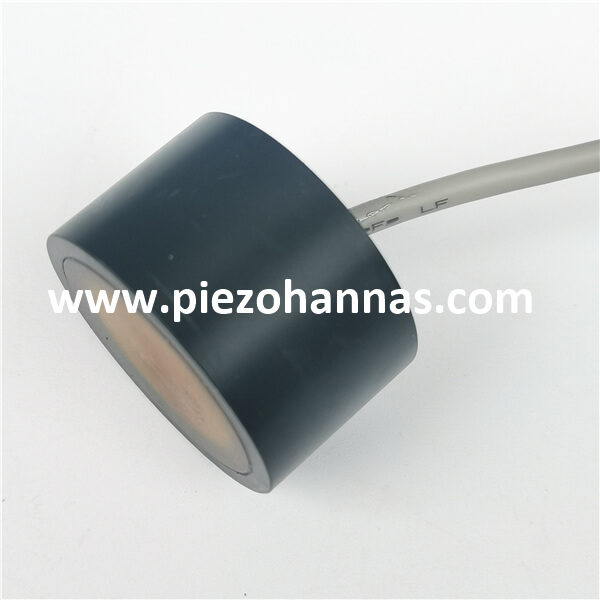

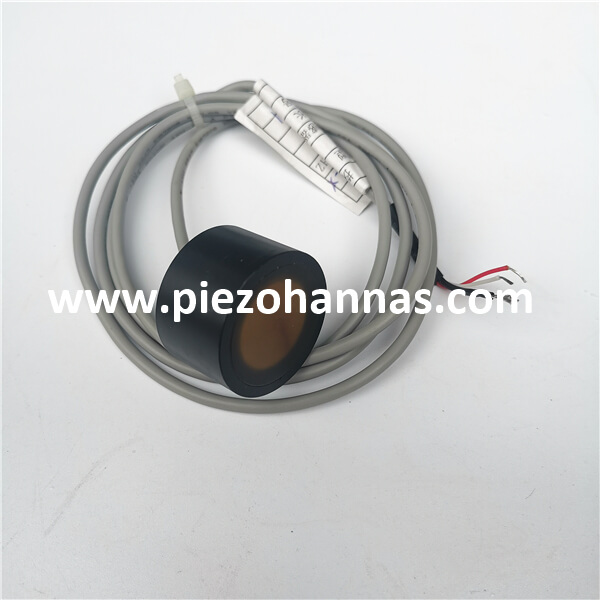

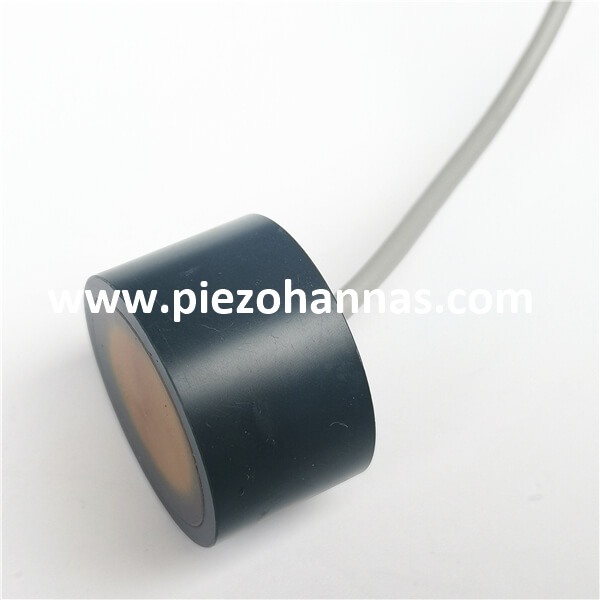

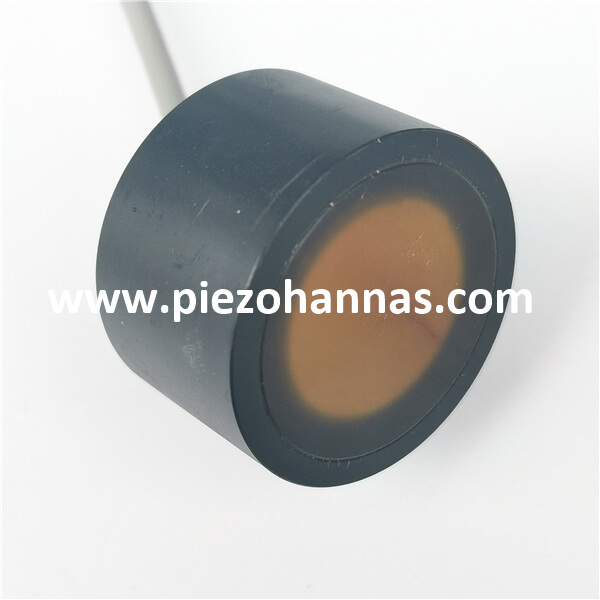

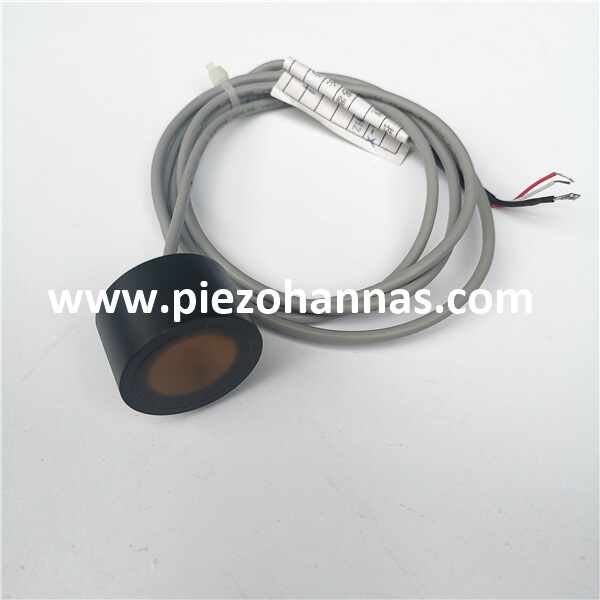

2MHz undervattens ultraljudsflödesmätare Transducer flödesmätning för ultraljudsvattenflödesmätare

2MHz undervattens ultraljudsflödesmätare Transducer flödesmätning för ultraljudsvattenflödesmätare

Tekniska parametrar:

Föremål	Tekniska parametrar		Bild
Namn	2MHz  undervattens ultraljudsgivare
Modell	PH W-2M-01G
Frekvens	2MHz ± 5 %
Detektionsavstånd	0.03 ～ 2m
Minsta parallell lmpedans	Ω±20 ％
Kapacitans	pF±20 ％ @1KHz
Känslighet
Driftspänning ​	Toppspänning ​＜ 150Vpp
Driftstemperatur ​e	-40～ +80℃
Tryck	≤10 kilo eller  1 MPa
Vinkel	(Strålbredd) Halvkraftsstråle Bredd @-3dB:1,8°± 10 %， Skarp vinkel: 4,2°± 10 %
Material för hölje	POM
Användande	Ultraljudsflödesmätare, undervattensavståndsmätare
Skyddsnivå	IP68
Vikt
Kabelinstruktioner	Röd: givare +, vit: givare -, svart: skärmad tråd; (temperatursensor är valfritt )
Admittanskurva		Produktstrukturdiagram

Blockschema för ultraljudsgivare:

Schematiskt diagram av temperatursensor  (modell: MF58_502F3470) :


Inbyggd kabelinstruktion:

1. Kabelinstruktioner för givare: gränssnitt (3 stift, 2,54 mm anslutning)
Röd: givare +
Vit: givare -
Svart: skärmning


2. Kabelinstruktion för temperaturgivare: gränssnitt (3 stift, 2,0 mm anslutning)

Röd och svart är ledningar för temperatursensorer

Delad typ: standard 10m kabel, med varje ytterligare 50m kabel, är signaldämpningen 6dB

Tre-kärnig ledningsinstruktion:

    Röd: Givare +
     Blå: temperaturgivare +
     Svart: Offentlig

 - Fyrkärnig kabelinstruktion:

Röd: Givare +
Gul: Givare
- Blå, svart: temperaturgivare

Användning av ultraljudsflödesmätare:

En vattenflödesmätare är ett instrument som kan mäta mängden vatten som passerar genom ett rör. Flera vattenflödesmätare är tillgängliga för val beroende på vattenmätningsapplikationer, budgetvillkor och underhållskrav. Var och en av dessa typer av vattenflödesmätare har en unik funktionsprincip, övergripande ägandekostnad och specifika tillämpningsfördelar.
