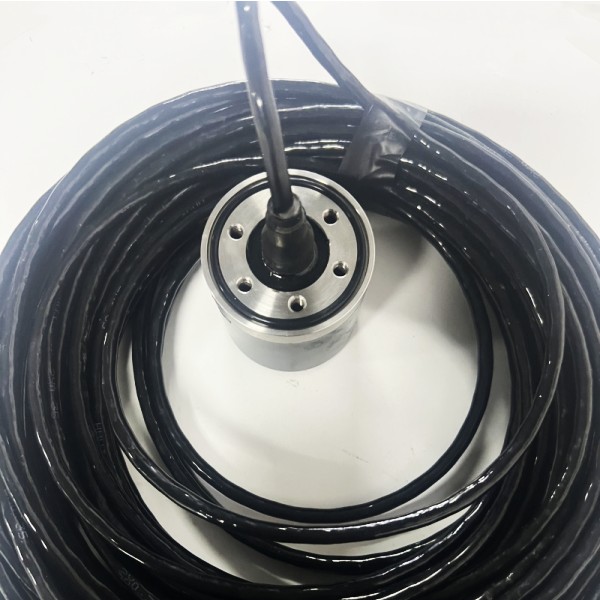

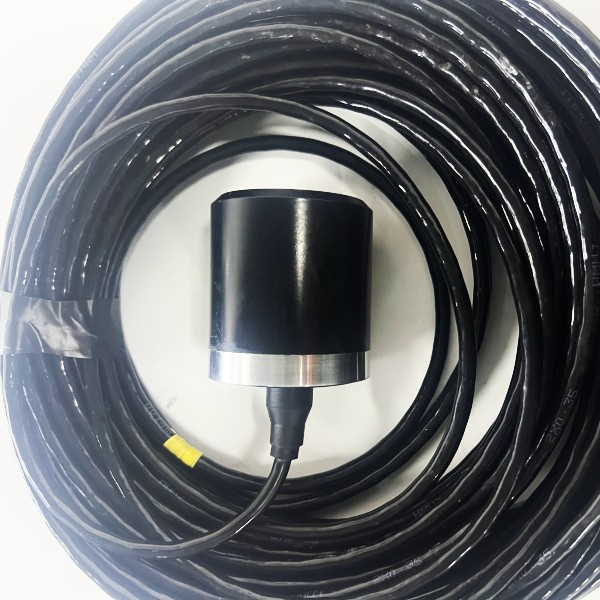

Voorraad 18KHz-34 KHz Silindriese Kommunikasie Transducer Onderwater Akoestiese Transducer



Hoof spesifikasies
Werkende frekwensiebande	18 kHz-34 kHz
Maksimum transmissiespanningsreaksie	≥140dB@24k
Maksimum ontvangsensitiwiteit	≥-185dB@24k
horisontale rigting	omni-rigting ( ±1.5dB )
vertikale rigting	≥200° （ -3dB ）
Ander spesifikasies
Liggaamsgrootte	Deursnee  50mm ，hoogte 60mm
Werkdiepte	300m ( pasgemaakte 2000m )
Standaard kabel	10m  waterdigte kabel ( pasgemaak )
Metaal materiaal	316L/TC4 ( pasgemaak)
Kabel tipe	Algemene kabel/Lasdraende kabel (opsioneel)
koppelvlakmodus	Aanpasbaar (ingevoer, binnelands)
Waterdigte koppelstuk	opsioneel

1.1. Geleiding en kapasitansie

Die meet van die geleidingsvermoë en kapasitansiekrommes van die omskakelaar in die frekwensieband van 1kHz tot 50kHz, waar die resonante frekwensie van die omskakelaar in die reeks moet wees, en verskaf die weerstands- en kapasitansiedata in die werkfrekwensieband.

1.2. Werkende frekwensieband

Die werkfrekwensieband van die omskakelaar is 18kHz-34kHz.

1.3. Stuur reaksie

Meting van die uitsaairespons in die werkfrekwensieband van die omskakelaar, waar die waarde by 25kHz nie minder as 140dB is nie.

1.4. Ontvang sensitiwiteit

Meting van die ontvangsensitiwiteit in die werkfrekwensieband van die omskakelaar, waar die waarde by 25kHz nie minder as -190dB is nie.

1.5. Horisontale rigting

Omnirigting, meet frekwensies 18kHz, 25kHz, 34kHz.

1.6. Vertikale rigting

Meet die vertikale rigting van die omskakelaar by 18kHz, 25kHz en 34kHz, waar die openingshoek by 25kHz nie minder as 200° moet wees nie.

1.7. Hidrostatiese druk toets

Die hidrostatiese drukweerstand van die transducer moet nie minder as 3Mpa wees nie.

1.8. Kabel

Die transducer gebruik 'n tweekern-beskermde kabel met 'n kabellengte van 30m.

1.1. Geleidingsvermoë en kapasitansie parameters

f/kHz	C/nF	G/ms
18	10.38	0.28
19	10.65	0.38
20	10.92	0.54
21	10.91	0.78
22	9.92	1.08
23	7.71	1.36
24	4.83	1.44
25	2.30	1.29
26	1.23	0.97
27	1.35	0.72
28	1.71	0.58
29	1.99	0.49
30	2.21	0.41
31	2.45	0.34
32	2.66	0.29
33	2.87	0.25
34	3.07	0.21





1.1. Ontvang sensitiwiteit

f/kHz	Mx/dB
18	-184.9
19	-184.2
20	-184.1
21	-184.2
22	-183.7
23	-182.7
24	-180.5
25	-180.5
26	-181.9
27	-181.7
28	-182.9
29	-183.4
30	-184.8
31	-185.2
32	-186.0
33	-187.8
34	-188.0

1.2. Horisontale rigting





1.1. Vertikale rigting

1.6. Hidrostatiese druk toets

Nadat die transduktor aan 3MPa/1h, 0MPa/0.5h, 3MPa/1h en 3MPa/0.5h hidrostatiese druktoetse onderwerp is, is die isolasieweerstand tussen die positiewe en negatiewe elektrodes van die transducer groter as 200MΩ
