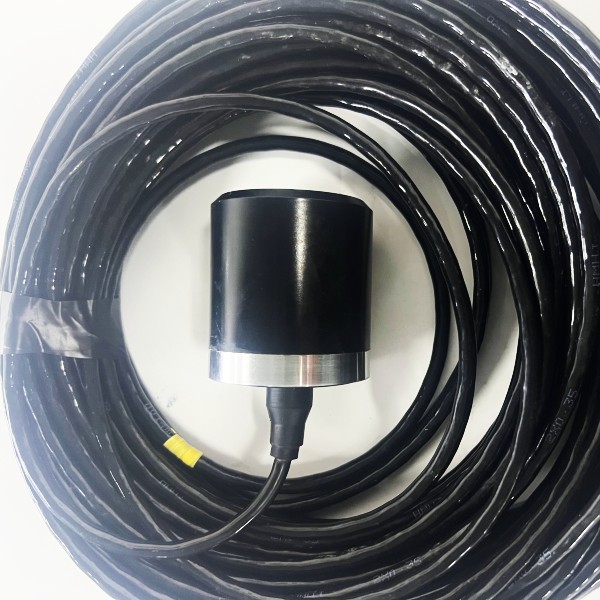

Стандартны 18 кГц-34 кГц цыліндрычны пераўтваральнік сувязі Падводны акустычны пераўтваральнік



Асноўныя характарыстыкі
Працоўныя дыяпазоны частот	18 кГц-34 кГц
Максімальная характарыстыка напругі перадачы	≥140 дБ @ 24k
Максімальная адчувальнасць прыёму	≥-185 дБ пры 24 КБ
гарызантальная накіраванасць	усенакіраваны （ ±1,5 дБ ）
вертыкальная накіраванасць	≥200° （ -3 дБ ）
Іншыя спецыфікацыі
Памер цела	Дыяметр  50 мм ，вышыня 60 мм
Рабочая глыбіня	300 м （ індывідуальныя 2000 м ）
Стандартны кабель	10 м  Воданепранікальны кабель даўжынёй ( на заказ )
Металічныя матэрыялы	316L/TC4 （ на заказ)
Тып кабеля	Агульны кабель/апорны кабель (дадаткова)
рэжым інтэрфейсу	Наладжвальны (імпартны, айчынны)
Воданепранікальны раз'ём	неабавязковы

1.1. Праводнасць і ёмістасць

Вымярэнне крывых праводнасці і ёмістасці пераўтваральніка ў дыяпазоне частот ад 1 кГц да 50 кГц, дзе рэзанансная частата пераўтваральніка павінна знаходзіцца ў дыяпазоне, і забяспечвае дадзеныя аб супраціўленні і ёмістасці ў працоўным дыяпазоне частот.

1.2. Працоўны дыяпазон частот

Працоўны дыяпазон частот пераўтваральніка складае 18 кГц-34 кГц.

1.3. Перадача адказу

Вымярэнне характарыстыкі перадачы ў працоўным дыяпазоне частот пераўтваральніка, дзе значэнне пры 25 кГц складае не менш за 140 дБ.

1.4. Прыёмная адчувальнасць

Вымярэнне адчувальнасці прыёму ў працоўным дыяпазоне частот пераўтваральніка, дзе значэнне пры 25 кГц складае не менш за -190 дБ.

1.5. Гарызантальная накіраванасць

Усенакіраваны, частоты вымярэння 18 кГц, 25 кГц, 34 кГц.

1.6. Вертыкальная накіраванасць

Вымярэнне вертыкальнай скіраванасці пераўтваральніка на частатах 18 кГц, 25 кГц і 34 кГц, дзе вугал раскрыцця пры 25 кГц павінен быць не менш за 200°.

1.7. Выпрабаванне гідрастатычным ціскам

Супраціў гідрастатычнага ціску пераўтваральніка не павінен быць меншым за 3 МПа.

1.8. Кабель

У пераўтваральніку выкарыстоўваецца двухжыльны экранаваны кабель з даўжынёй кабеля 30 м.

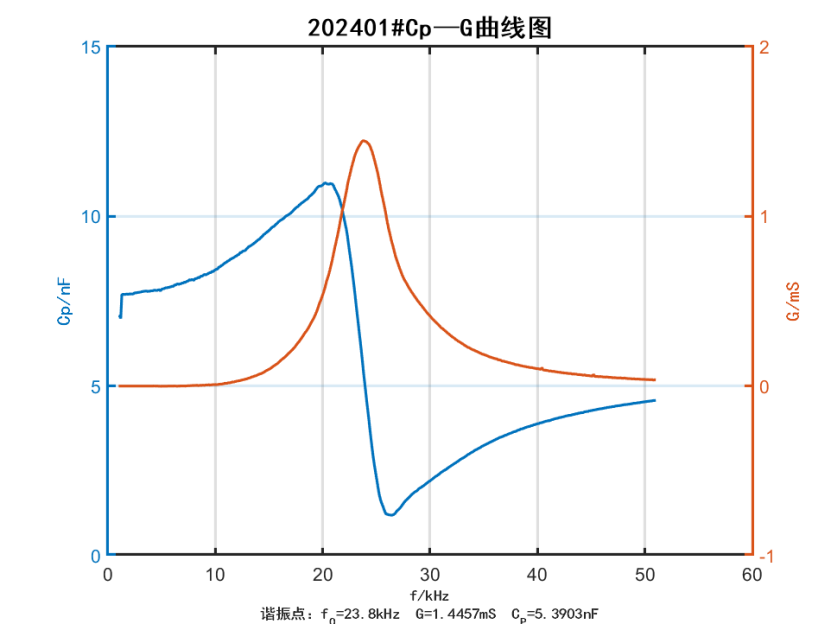

1.1. Параметры праводнасці і ёмістасці

f/кГц	C/nF	Г/мс
18	10.38	0.28
19	10.65	0.38
20	10.92	0.54
21	10.91	0.78
22	9.92	1.08
23	7.71	1.36
24	4.83	1.44
25	2.30	1.29
26	1.23	0.97
27	1.35	0.72
28	1.71	0.58
29	1.99	0.49
30	2.21	0.41
31	2.45	0.34
32	2.66	0.29
33	2.87	0.25
34	3.07	0.21





1.1. Прыёмная адчувальнасць

f/кГц	Мкс/дБ
18	-184.9
19	-184.2
20	-184.1
21	-184.2
22	-183.7
23	-182.7
24	-180.5
25	-180.5
26	-181.9
27	-181.7
28	-182.9
29	-183.4
30	-184.8
31	-185.2
32	-186.0
33	-187.8
34	-188.0

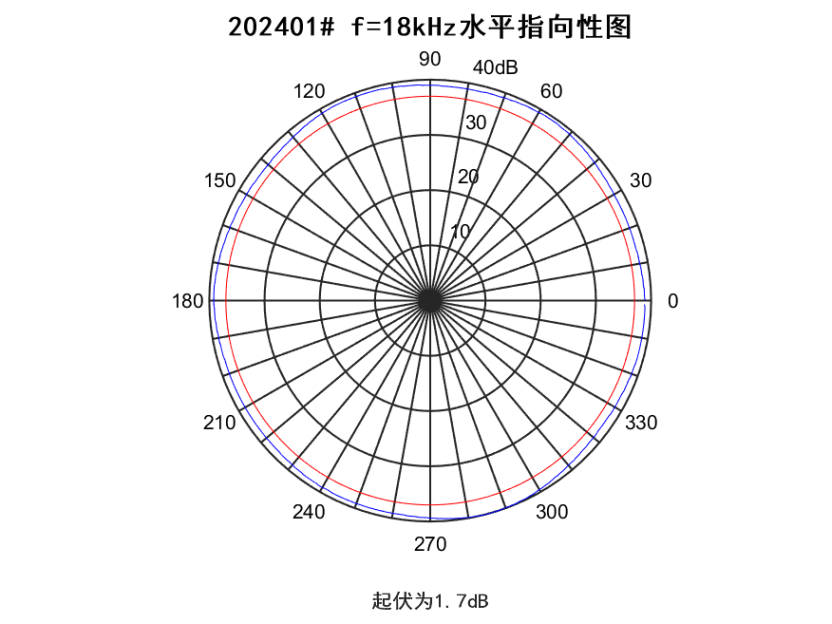

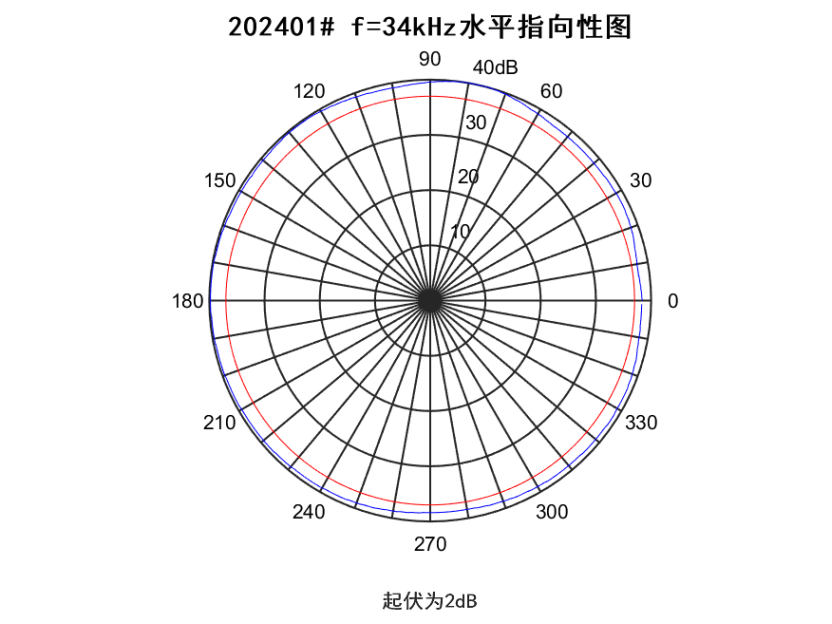

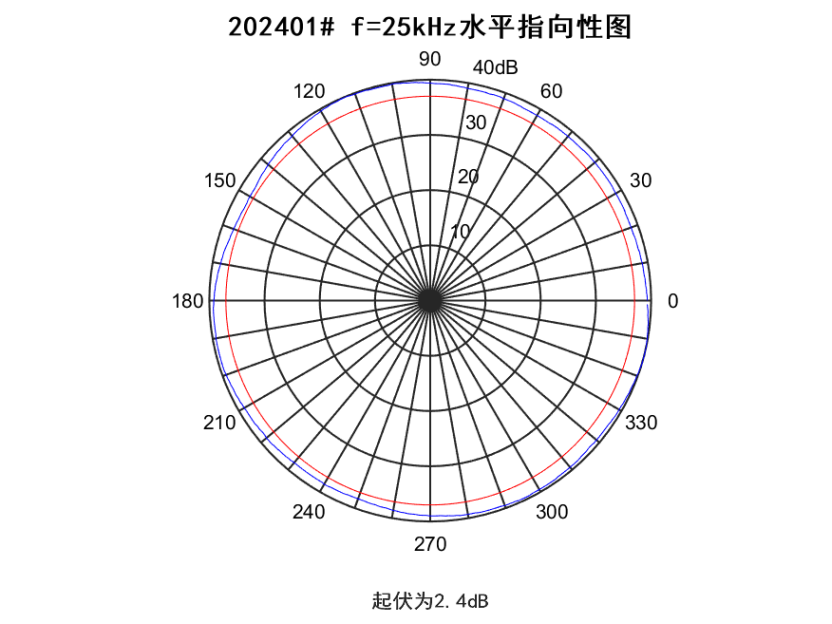

1.2. Гарызантальная накіраванасць

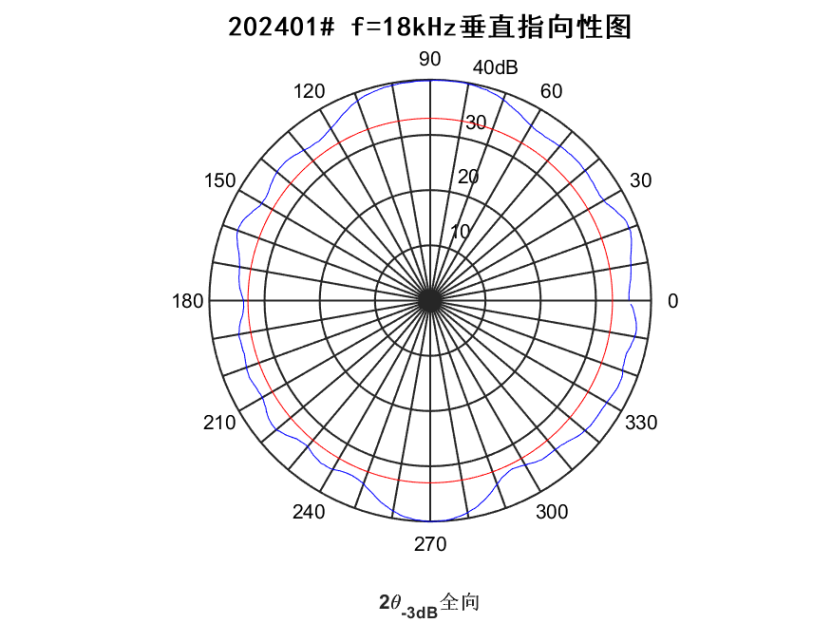

1.1. Вертыкальная накіраванасць

1.6. Выпрабаванне гідрастатычным ціскам

Пасля таго як пераўтваральнік быў падвергнуты выпрабаванням гідрастатычным ціскам 3 МПа/1 гадзіну, 0 МПа/0,5 гадзіну, 3 МПа/1 гадзіну і 3 МПа/0,5 гадзіны, супраціўленне ізаляцыі паміж станоўчым і адмоўным электродамі пераўтваральніка перавышае 200 МОм.
