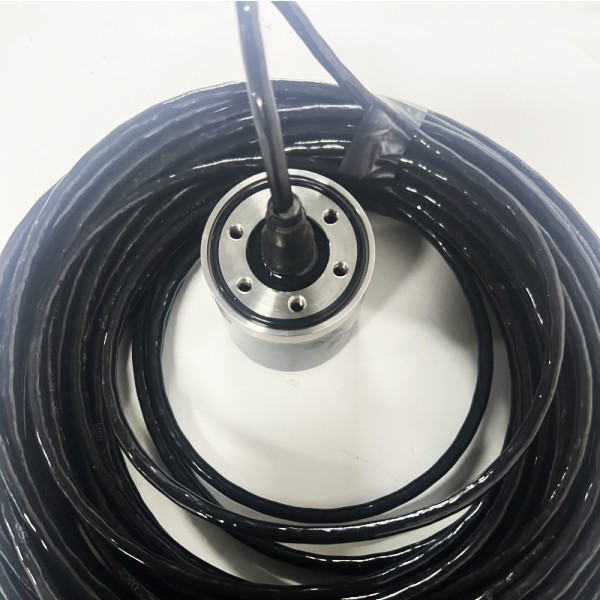

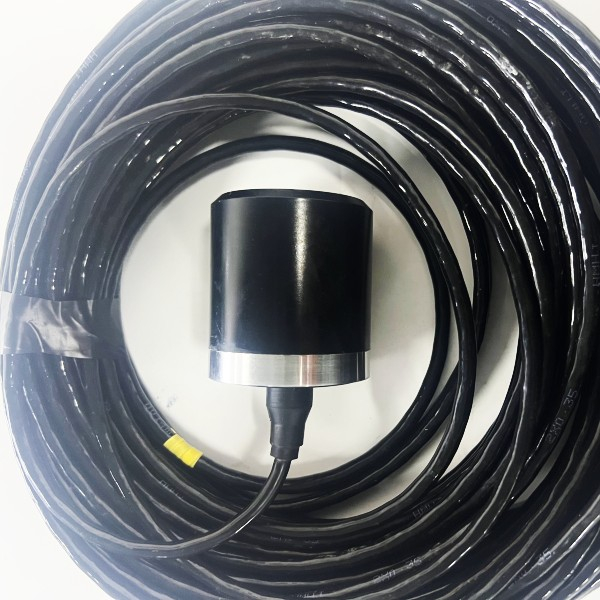

Stok 18KHz-34 KHz Transduser Komunikasi Silinder Transduser Akustik Bawah Air



Spesifikasi Utama
Jalur frekuensi kerja	18 kHz-34 kHz
Tindak balas voltan pemancar maksimum	≥140dB@24k
Kepekaan penerimaan maksimum	≥-185dB@24k
kearah mendatar	omni-directional （ ±1.5dB ）
kearah menegak	≥200° （ -3dB ）
Spesifikasi Lain
Saiz badan	Diameter  50mm ，tinggi 60mm
Kedalaman kerja	300m （ tersuai 2000m ）
Kabel standard	10m  Kabel kedap air （ tersuai ）
Bahan Logam	316L/TC4 （ tersuai)
Jenis kabel	Kabel am/Kabel galas beban (pilihan)
mod antara muka	Boleh disesuaikan (diimport, domestik)
Penyambung kedap air	pilihan

1.1. Kekonduksian dan kemuatan

Mengukur keluk kekonduksian dan kemuatan transduser dalam jalur frekuensi 1kHz hingga 50kHz, di mana frekuensi resonans transduser harus berada dalam julat, dan menyediakan data rintangan dan kemuatan dalam jalur frekuensi kerja.

1.2. Jalur frekuensi kerja

Jalur frekuensi kerja transduser ialah 18kHz-34kHz.

1.3. Menghantar respons

Mengukur tindak balas penghantaran dalam jalur frekuensi kerja transduser, di mana nilai pada 25kHz tidak kurang daripada 140dB.

1.4. Menerima sensitiviti

Mengukur sensitiviti penerimaan dalam jalur frekuensi kerja transduser, di mana nilai pada 25kHz tidak kurang daripada -190dB.

1.5. Kearah mendatar

Omnidirectional, mengukur frekuensi 18kHz, 25kHz, 34kHz.

1.6. Kearah menegak

Mengukur kearah menegak transduser pada 18kHz, 25kHz dan 34kHz, di mana sudut bukaan pada 25kHz hendaklah tidak kurang daripada 200°.

1.7. Ujian tekanan hidrostatik

Rintangan tekanan hidrostatik transduser tidak boleh kurang daripada 3Mpa.

1.8. kabel

Transduser menggunakan kabel terlindung dua teras dengan panjang kabel 30m.

1.1. Parameter kekonduksian dan kemuatan

f/kHz	C/nF	G/ms
18	10.38	0.28
19	10.65	0.38
20	10.92	0.54
21	10.91	0.78
22	9.92	1.08
23	7.71	1.36
24	4.83	1.44
25	2.30	1.29
26	1.23	0.97
27	1.35	0.72
28	1.71	0.58
29	1.99	0.49
30	2.21	0.41
31	2.45	0.34
32	2.66	0.29
33	2.87	0.25
34	3.07	0.21





1.1. Menerima sensitiviti

f/kHz	Mx/dB
18	-184.9
19	-184.2
20	-184.1
21	-184.2
22	-183.7
23	-182.7
24	-180.5
25	-180.5
26	-181.9
27	-181.7
28	-182.9
29	-183.4
30	-184.8
31	-185.2
32	-186.0
33	-187.8
34	-188.0

1.2. Kearah mendatar





1.1. Kearah menegak

1.6. Ujian tekanan hidrostatik

Selepas transduser telah dikenakan ujian tekanan hidrostatik 3MPa/1j, 0MPa/0.5j, 3MPa/1j dan 3MPa/0.5j, rintangan penebat antara elektrod positif dan negatif transduser adalah lebih besar daripada 200MΩ
