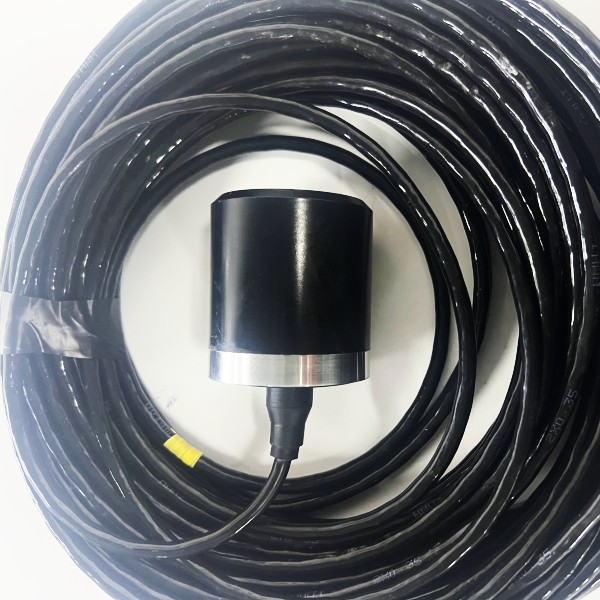

Standardowy cylindryczny przetwornik komunikacyjny 18 kHz–34 kHz Podwodny przetwornik akustyczny



Główne dane techniczne
Pasma częstotliwości roboczych	18 kHz-34 kHz
Maksymalna odpowiedź napięciowa transmisji	≥140 dB przy 24 tys
Maksymalna czułość odbioru	≥-185dB przy 24k
kierunkowość pozioma	dookólna ( ±1,5dB )
kierunkowość pionowa	≥200° （ -3dB ）
Inne specyfikacje
Rozmiar ciała	Średnica  50 mm, ，wysokość 60 mm
Głębokość robocza	300 m ( niestandardowe 2000 m )
Standardowy kabel	o długości 10 m  Wodoszczelny kabel ( niestandardowy )
Materiały metalowe	316L/TC4 ( niestandardowe)
Typ kabla	Kabel ogólny/kabel nośny (opcjonalnie)
tryb interfejsu	Możliwość dostosowania (importowane, krajowe)
Wodoszczelne złącze	fakultatywny

1.1. Przewodnictwo i pojemność

Pomiar krzywych przewodności i pojemności przetwornika w paśmie częstotliwości od 1 kHz do 50 kHz, gdzie częstotliwość rezonansowa przetwornika powinna mieścić się w tym zakresie, i podanie danych dotyczących rezystancji i pojemności w roboczym paśmie częstotliwości.

1.2. Robocze pasmo częstotliwości

Zakres częstotliwości roboczej przetwornika wynosi 18 kHz-34 kHz.

1.3. Przesyłanie odpowiedzi

Pomiar odpowiedzi nadawczej w paśmie częstotliwości roboczej przetwornika, gdzie wartość przy 25 kHz jest nie mniejsza niż 140 dB.

1.4. Czułość odbioru

Pomiar czułości odbioru w paśmie częstotliwości roboczej przetwornika, gdzie wartość przy 25 kHz jest nie mniejsza niż -190 dB.

1,5. Kierunkowość pozioma

Wielokierunkowy, częstotliwości pomiarowe 18 kHz, 25 kHz, 34 kHz.

1.6. Kierunkowość pionowa

Pomiar kierunkowości pionowej przetwornika przy 18 kHz, 25 kHz i 34 kHz, gdzie kąt otwarcia przy 25 kHz nie powinien być mniejszy niż 200°.

1.7. Próba ciśnienia hydrostatycznego

Wytrzymałość hydrostatyczna przetwornika na ciśnienie nie powinna być mniejsza niż 3Mpa.

1.8. Kabel

W przetworniku zastosowano dwużyłowy kabel ekranowany o długości 30m.

1.1. Parametry przewodności i pojemności

f/kHz	C/nF	G/ms
18	10.38	0.28
19	10.65	0.38
20	10.92	0.54
21	10.91	0.78
22	9.92	1.08
23	7.71	1.36
24	4.83	1.44
25	2.30	1.29
26	1.23	0.97
27	1.35	0.72
28	1.71	0.58
29	1.99	0.49
30	2.21	0.41
31	2.45	0.34
32	2.66	0.29
33	2.87	0.25
34	3.07	0.21





1.1. Czułość odbioru

f/kHz	Mx/dB
18	-184.9
19	-184.2
20	-184.1
21	-184.2
22	-183.7
23	-182.7
24	-180.5
25	-180.5
26	-181.9
27	-181.7
28	-182.9
29	-183.4
30	-184.8
31	-185.2
32	-186.0
33	-187.8
34	-188.0

1.2. Kierunkowość pozioma





1.1. Kierunkowość pionowa

1.6. Próba ciśnienia hydrostatycznego

Po poddaniu przetwornika testom ciśnienia hydrostatycznego 3MPa/1h, 0MPa/0,5h, 3MPa/1h i 3MPa/0,5h rezystancja izolacji pomiędzy elektrodą dodatnią i ujemną przetwornika jest większa niż 200MΩ
