50KHz-ontploffingsvaste ultrasoniese afstand-omskakelaarafstandmeting vir ultrasoniese afstandmeter

Tegniese parameters:

Items	Tegniese parameters		Beeld
Naam	49KHz ontploffing bewys transducer
Model	PH A-49-08PB
Frekwensie	49KHz± 5%
Opsporing Afstand	0.4～ 8m
Minimum parallelle lmpedansie	310Ω±20 ％
Kapasitansie	2000pF±20 ％ @1KHz
Sensitiwiteit	las  dryfspanning : : 850Vpp ，Afstand : 0.6m 、Amplitude Echo 450mV
Bedryf Spanning	Piek Spanning ＜ 1500Vpp
Bedryf Temperatuur	-40～ +80℃
Druk	≤3 Kilo of 0.3MPa
Hoek	(Straalwydte ) Halfkragstraalwydte @-3dB:8°± 10%， Skerp hoek: 18°± 10%
Behuisingsmateriaal	POM、PVDF
gebruik	Ultrasoniese vlakmeter, ultrasoniese anti-botsing, ultrasoniese afstandmeter
Installasie Dimensie	Onderkant met draad  M60×2  of G2A
Beskermingsvlak	IP68
Gewig	440g±5 ¼
Bedradingsinstruksies	Geïntegreerde koppelvlak (3PIN, 2,54 mm terminaal): rooi positief, wit negatief, swart skilddraad; Interface (3PIN,2.0mm terminaal): wit en swart vir temperatuursensordraad (MF58);

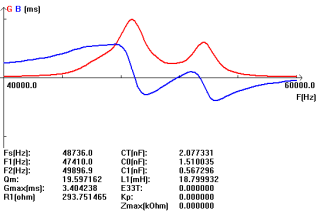

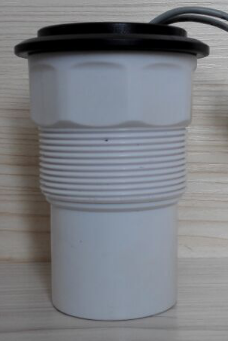

Toelatingskurwe		Produkstruktuurdiagram

Blokdiagram van ultrasoniese afstand transducer:

Skematiese diagram van temperatuursensor  (model: MF58_502F3470) :


Geïntegreerde tipe kabelinstruksie:

1. Bedradingsinstruksie van transducer: koppelvlak (3pen, 2.54mm terminaal)
Rooi: transducer +
Wit: transducer -
Swart: afskerming


2.Kabelinstruksie van temperatuursensor: koppelvlak (3pin, 2.0mm terminaal)

Rooi en swart is temperatuursensorbedrading

Gesplete tipe: standaard 10m kabel, met elke bykomende 50m kabel, is die seinverswakking 6dB

Driekernbedradingsinstruksies:

    Rooi: Transducer +
     Blou: temperatuursensor +
     Swart: Publiek-

 Vierkernbedradingsinstruksies:

Rooi: Transducer +
Geel: Transducer-
Blou, swart: temperatuursensor

Wat gaan in die maak van 'n transducer?

Die hoofkomponent van 'n diepte-omskakelaar is die piëzokeramiese element. Dit is die deel wat elektriese pulse in klankgolwe omskakel, en wanneer die eggo's terugkeer, skakel die piëzokeramiese element die klankgolwe terug in elektriese energie. Piezokeramiese elemente is meestal in 'n skyfvorm, maar hulle kan ook in die vorm van 'n staaf of 'n ring wees. 'n Transducer kan een element of 'n reeks elemente bevat wat aan mekaar gekoppel is, wat 'n skikking genoem word. 'n Transducer bestaan ​​uit ses afsonderlike komponente:

Ultrasoniese afstandmeters Toepassing:



Ultrasoniese afstandmeters meet afstand deur 'n puls van ultrasoniese klank uit te stuur wat deur die lug beweeg totdat dit 'n voorwerp tref. Wanneer daardie pols van klank 'n voorwerp tref, word dit van die voorwerp af weerkaats en beweeg dit terug na die ultrasoniese afstandmeter. Die ultrasoniese afstandmeter meet hoe lank dit die klankpuls neem om in sy heen- en terugreis van die sensor af en terug te beweeg. Dit stuur dan 'n sein na die Arduino met inligting oor hoe lank dit geneem het vir die soniese pols om te beweeg.



Ultrasoniese afstandmeters is prettige klein sensors wat afstand kan meet. Jy kan hulle gebruik om die afstand na 'n voorwerp te vind, of om op te spoor wanneer iets naby die sensor is, soos 'n bewegingsdetektor. Hulle is ideaal vir projekte wat navigasie, voorwerpvermyding en tuissekuriteit behels. Omdat hulle klank gebruik om afstand te meet, werk hulle net so goed in die donker as in die lig. wat afstande van 2 cm tot 400 cm met 'n akkuraatheid van ±3 mm kan meet.
