Măsurarea distanței cu traductor cu ultrasunete la 50KHz pentru telemetru cu ultrasunete

Parametri tehnici:

Articole	Parametrii tehnici		Imagine

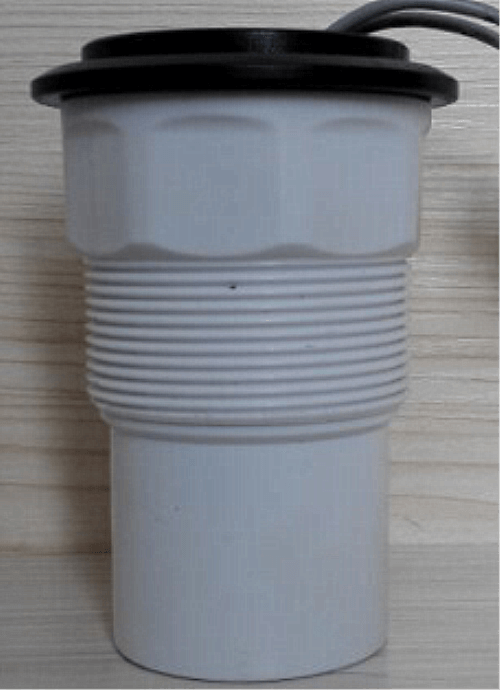

Nume	49KHz explozie de probă traductor
Model	PH A-49-08PB
Frecvenţă	49KHz± 5%
Distanța de detectare	0.4～ 8m
Impedanta minima paralela	310Ω±20 ％
Capacitate	2000pF±20 ％ @1KHz
Sensibilitate	Tensiune a sarcinii  de conducere : 850Vpp ，Distanță : 0.6m 、Amplitudine eco : 450 mV
Funcționează Voltaj	Vârf Tensiune ＜ 1500Vpp
Funcționează Temperatură	-40～ +80℃
Presiune	≤3 kilograme sau 0,3MPa
Unghi	(Lățimea fasciculului ) Lățimea fasciculului la jumătate de putere @-3dB: 8°± 10%， Unghi ascuțit: 18°± 10%
Materialul carcasei	POM、PVDF
utilizare	Indicator de nivel cu ultrasunete, anti-coliziune cu ultrasunete, telemetru cu ultrasunete
Instalare Dimensiune	Fund cu filet  M60×2  sau G2A
Nivel de protecție	IP68
Greutate	440g±5 ％
Instrucțiuni de cablare	Interfață integrată (3PIN, terminal de 2,54 mm): roșu pozitiv, alb negativ, fir de protecție negru; Interfață (3PIN, terminal de 2,0 mm): alb și negru pentru cablul senzorului de temperatură (MF58);
Curba de admitere		Diagrama structurii produsului

Schema bloc a traductorului de distanță cu ultrasunete:

Diagrama schematică a senzorului de temperatură  (model: MF58_502F3470) :


Tip integrat Instrucțiuni pentru cablu:

1.Instrucțiuni de cablare a traductorului: interfață (3pin, terminal de 2,54 mm)
Roșu: traductor +
Alb: traductor -
Negru: ecranare


2.Instrucțiuni de cablu pentru senzorul de temperatură: interfață (3pin, terminal de 2,0mm)

Roșu și negru sunt cablurile senzorului de temperatură

Tip split: cablu standard de 10 m, cu fiecare 50 m suplimentar de cablu, atenuarea semnalului este de 6 dB

Instrucțiuni de cablare cu trei fire:

    Roșu: traductor +
     Albastru: senzor de temperatură +
     Negru: Public-

 Instrucțiuni de cablare cu patru fire:

Roșu: traductor +
Galben: traductor -
Albastru, negru: senzor de temperatură

Ce se întâmplă în realizarea unui traductor?

Componenta principală a unui traductor de adâncime este elementul piezoceramic. Este partea care transformă impulsurile electrice în unde sonore, iar când ecourile revin, elementul piezoceramic transformă undele sonore înapoi în energie electrică. Elementele piezoceramice sunt cel mai adesea sub formă de disc, dar pot avea și forma unei bare sau a unui inel. Un traductor poate conține un element sau o serie de elemente legate între ele, numite matrice. Un traductor este format din șase componente separate:

Telemetru cu ultrasunete Aplicație:



Telemetrul cu ultrasunete măsoară distanța emitând un impuls de sunet ultrasonic care se deplasează prin aer până când lovește un obiect. Când acel puls de sunet lovește un obiect, acesta este reflectat de obiect și se întoarce la telemetrul cu ultrasunete. Telemetrul cu ultrasunete măsoară cât timp îi ia pulsul sonor pentru a călători în călătoria dus-întors de la senzor și înapoi. Apoi trimite un semnal către Arduino cu informații despre cât timp a durat până când pulsul sonic se deplasează.



Telemetrele cu ultrasunete sunt niște senzori distractive care pot măsura distanța. Le puteți folosi pentru a găsi distanța până la un obiect sau pentru a detecta când ceva este lângă senzor, cum ar fi un detector de mișcare. Sunt ideale pentru proiecte care implică navigare, evitarea obiectelor și securitatea casei. Deoarece folosesc sunetul pentru a măsura distanța, funcționează la fel de bine în întuneric ca și în lumină. care poate măsura distanțe de la 2 cm până la 400 cm cu o precizie de ±3 mm.
