Měření vzdálenosti ultrazvukovým snímačem vzdálenosti 50 kHz v nevýbušném provedení pro ultrazvukový dálkoměr

Technické parametry:

Položky	Technické parametry		Obraz

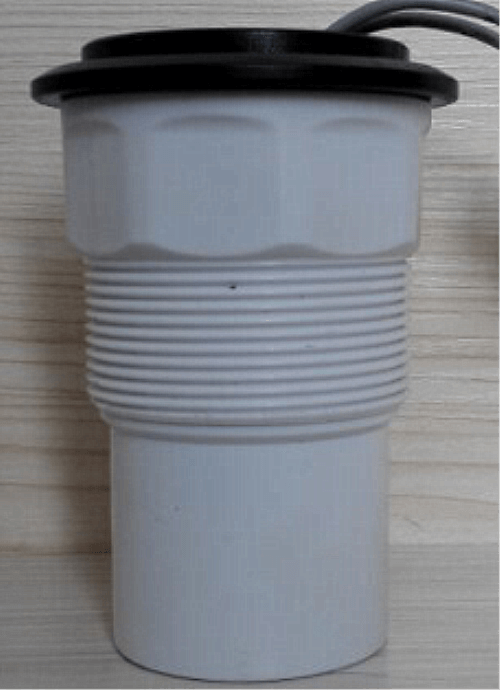

Jméno	49 kHz výbuch důkazní převodník
Model	PH A-49-08PB
Frekvence	49 kHz ± 5 %
Detekční vzdálenost	0.4～ 8m
Minimální paralelní impedance	310Ω±20 ％
Kapacita	2000 pF ± 20 ％ @ 1 kHz
Citlivost	zatížení  pohonné napětí ： 850Vpp ，Vzdálenost : 0.6m 、Amplituda ozvěny : 450 mV
Provozní Napětí	Vrchol Napětí ＜ 1500Vpp
Provozní Teplota	-40～ +80 ℃
Tlak	≤ 3 kila nebo 0,3 MPa
Úhel	(Šířka paprsku )Šířka paprsku polovičního výkonu @-3dB:8°± 10%， Ostrý úhel: 18°± 10%
Materiál bydlení	POM、PVDF
používání	Ultrazvukový hladinoměr, ultrazvukový antikolizní, ultrazvukový dálkoměr
Instalace Dimenze	Dno se závitem  M60×2  nebo G2A
Úroveň ochrany	IP68
Hmotnost	440 g ± 5 ％
Pokyny pro zapojení	Integrované rozhraní (3PIN, 2,54mm terminál): červený kladný, bílý záporný, černý stínící vodič; Rozhraní (3PIN, 2,0mm svorka): bílá a černá pro vodič teplotního senzoru (MF58);
Křivka přijetí		Schéma struktury produktu

Blokové schéma ultrazvukového snímače vzdálenosti:

Schematické schéma teplotního čidla  (model: MF58_502F3470) :


Integrovaný typ Pokyny pro kabel:

1. Pokyny pro zapojení převodníku: rozhraní (3pin, 2,54 mm terminál)
Červená: převodník +
Bílá: převodník -
Černá: stínění


2. Pokyny pro kabel snímače teploty: rozhraní (3pin, 2,0 mm terminál)

Červená a černá jsou kabeláž snímače teploty

Typ rozdělení: standardní 10m kabel, s každým dalším 50m kabelu, útlum signálu je 6dB

Pokyny pro třížilové zapojení:

    Červená: Převodník +
     Modrá: teplotní senzor +
     Černá: Veřejná-

 Čtyřžilové pokyny pro zapojení:

Červená: Převodník +
Žlutá: Převodník-
Modrá, černá: teplotní senzor

Co je součástí výroby převodníku?

Hlavní součástí hloubkového snímače je piezokeramický prvek. Je to část, která převádí elektrické impulsy na zvukové vlny, a když se ozvěny vrátí, piezokeramický prvek přemění zvukové vlny zpět na elektrickou energii. Piezokeramické prvky jsou nejčastěji ve formě disku, ale mohou mít také tvar tyče nebo prstence. Převodník může obsahovat jeden prvek nebo řadu prvků spojených dohromady nazývaných pole. Převodník se skládá ze šesti samostatných součástí:

Ultrazvukové dálkoměry Použití:



Ultrazvukové dálkoměry měří vzdálenost vysláním pulsu ultrazvukového zvuku, který se šíří vzduchem, dokud nenarazí na předmět. Když tento puls zvuku narazí na objekt, odrazí se od objektu a putuje zpět do ultrazvukového dálkoměru. Ultrazvukový dálkoměr měří, jak dlouho trvá zvukovému pulsu, než se vydá na cestu ze senzoru a zpět. Poté odešle signál do Arduina s informací o tom, jak dlouho trvalo, než se zvukový impuls vydal.



Ultrazvukové dálkoměry jsou zábavné malé senzory, které dokážou měřit vzdálenost. Můžete je použít k nalezení vzdálenosti k objektu nebo k detekci, když je něco blízko senzoru, jako je detektor pohybu. Jsou ideální pro projekty zahrnující navigaci, vyhýbání se objektům a zabezpečení domácnosti. Protože k měření vzdálenosti používají zvuk, fungují stejně dobře ve tmě jako ve světle. který dokáže měřit vzdálenosti od 2 cm do 400 cm s přesností ±3 mm.
