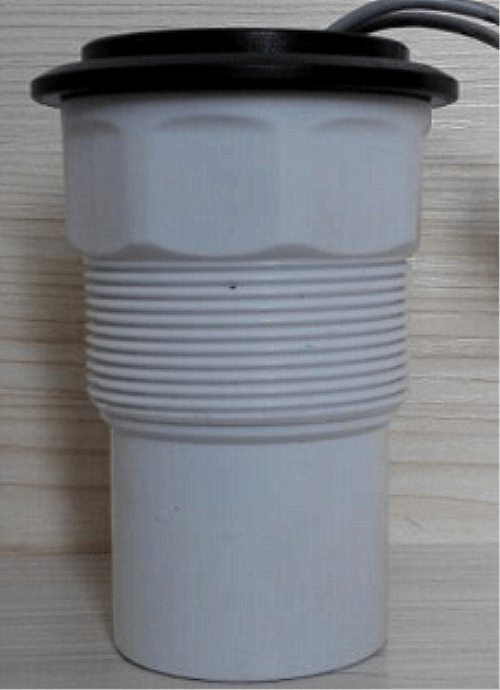

Выбухаабаронены ультрагукавой датчык дыяпазону 50 кГц Вымярэнне адлегласці для ультрагукавога далямера

Тэхнічныя параметры:

Прадметы	Тэхнічныя параметры		Малюнак
Імя	49 кГц выбух доказны пераўтваральнік
мадэль	PH А-49-08ПБ
Частата	49 кГц ± 5%
Дыстанцыя выяўлення	0.4～ 8 м
Мінімальны паралельны супраціў	310Ω±20 %
Ёмістасць	2000 пФ±20 ％ пры 1 кГц
Адчувальнасць	нагрузкі  d Напружанне : 850Vpp ，Адлегласць : 0.6м 、Амплітуда рэха : 450 мВ
Аперацыйная Напруга	Пікавая Напружанне ＜ 1500Vpp
Аперацыйная тэмпература	-40~ +80 ℃
Ціск	≤3 кг або 0,3 МПа
Вугал	(Шырыня прамяня ) Шырыня прамяня на палову магутнасці пры -3 дБ: 8°± 10%， Востры кут: 18°± 10%
Матэрыял корпуса	POM、ПВДФ
выкарыстанне	Ультрагукавой вымяральны ўзровень, ультрагукавы антыкалізійны, ультрагукавы далямер
Ўстаноўка Вымярэнне	Дно з разьбой  M60×2  або G2A
Узровень абароны	IP68
Вага	440 г±5 %
Інструкцыі па праводцы	Убудаваны інтэрфейс (3PIN, тэрмінал 2,54 мм): чырвоны плюс, белы мінус, чорны экраніраваны провад; Інтэрфейс (3PIN, клема 2,0 мм): белы і чорны для провада датчыка тэмпературы (MF58);
Крывая адмітансу		Структурная схема прадукту

Блок-схема ультрагукавога датчыка адлегласці:

Прынцыповая схема датчыка тэмпературы  (мадэль: MF58_502F3470) :


Інструкцыя па кабелі інтэграванага тыпу:

1. Інструкцыя па падключэнні пераўтваральніка: інтэрфейс (3 кантакты, клема 2,54 мм)
Чырвоны: пераўтваральнік +
белы: пераўтваральнік -
чорны: экранаванне


2. Інструкцыя па кабелі датчыка тэмпературы: інтэрфейс (3 кантакты, клема 2,0 мм)

Чырвоны і чорны - гэта правадка датчыка тэмпературы

Тып раздзялення: стандартны 10-метровы кабель, з кожнымі дадатковымі 50 метрамі кабеля згасанне сігналу складае 6 дБ

Інструкцыі па трохжыльным праводцы:

    чырвоны: пераўтваральнік +
     сіні: датчык тэмпературы +
     чорны: публічны

 - інструкцыі па падключэнні чатырохжыльных праводак:

чырвоны: пераўтваральнік +
жоўты: пераўтваральнік -
сіні, чорны: датчык тэмпературы

Што ўваходзіць у стварэнне пераўтваральніка?

Асноўным кампанентам датчыка глыбіні з'яўляецца п'езакерамічны элемент. Гэта частка, якая пераўтворыць электрычныя імпульсы ў гукавыя хвалі, і калі рэха вяртаецца, п'езакерамічны элемент пераўтворыць гукавыя хвалі назад у электрычную энергію. Пьезокерамические элементы часцей за ўсё маюць форму дыска, але таксама могуць мець форму бруска або кольца. Датчык можа ўтрымліваць адзін элемент або шэраг элементаў, звязаных разам, якія называюцца масівам. Датчык складаецца з шасці асобных кампанентаў:

Ультрагукавыя далямеры Ужыванне:



Ультрагукавыя далямеры вымяраюць адлегласць шляхам выпраменьвання ультрагукавога імпульсу, які распаўсюджваецца па паветры, пакуль не сутыкнецца з аб'ектам. Калі гэты імпульс гуку дасягае аб'екта, ён адбіваецца ад аб'екта і вяртаецца да ультрагукавога далямера. Ультрагукавы далямер вымярае, колькі часу патрабуецца гукавому імпульсу, каб прайсці шлях туды-назад ад датчыка і назад. Затым ён пасылае сігнал Arduino з інфармацыяй аб тым, колькі часу спатрэбілася гукавому імпульсу.



Ультрагукавыя далямеры - гэта пацешныя маленькія датчыкі, якія могуць вымяраць адлегласць. Вы можаце выкарыстоўваць іх, каб вызначыць адлегласць да аб'екта або выявіць, калі нешта знаходзіцца побач з датчыкам, напрыклад, дэтэктарам руху. Яны ідэальна падыходзяць для праектаў, звязаных з навігацыяй, пазбяганнем аб'ектаў і аховай дома. Паколькі яны выкарыстоўваюць гук для вымярэння адлегласці, яны працуюць гэтак жа добра ў цемры, як і пры святле. які можа вымяраць адлегласці ад 2 см да 400 см з дакладнасцю ±3 мм.
