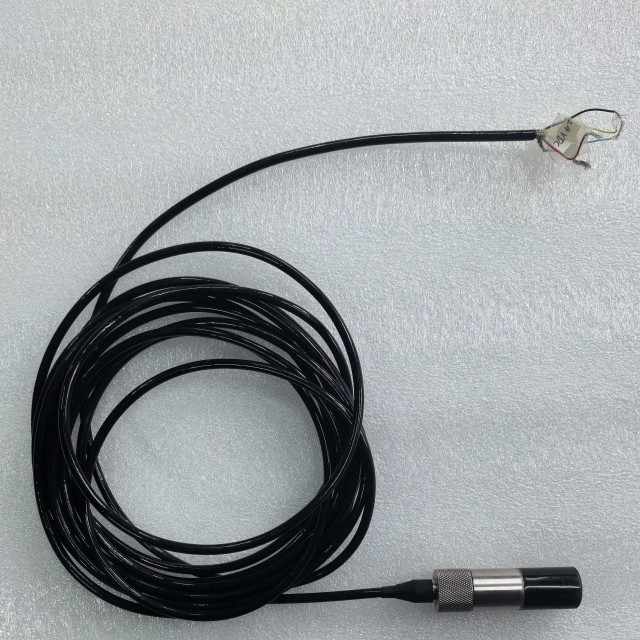

20Hz-20kHz Hidrofoon-ontvangs-omskakelaar met voorversterker

Tegniese parameters:

Ontvangsgevoeligheid: Meet die ontvangsensitiwiteit van die omskakelaar binne die frekwensieband van 0.02kHz tot 20kHz. Die sensitiwiteit moet nie laer as -175dB wees nie (voorversterkerwins 20dB).



Horisontale rigting: Omnirigting, meetfrekwensie 20kHz.



Vertikale rigting: Omnirigting, meetfrekwensie 20kHz.



Hidrostatiese druk: Die transducer moet 'n hidrostatiese druktoets van 5MPa kan weerstaan.



Metingsdata

 Sensitiwiteit ontvang

f/kHz	Mx/ dB
0.02	-168.5
0.025	-168.2
0.0315	-169.0
0.04	-168.3
0.063	-168.8
0.08	-168.5
0.1	-168.6
0.125	-168.7
0.16	-168.6
0.2	-168.6
0.25	-168.2
0.315	-168.9
0.4	-168.5
0.5	-168.3
0.63	-168.5
0.8	-169.0
1	-169.1
1.25	-168.5
1.6	-168.2
2	-168.3
2.5	-169.1
3.15	-168.5
4	-167.6
5	-169.0
6.3	-169.1
8	-169.2
10	-168.8
12.5	-169.1
16	-170.1
20	-171.2

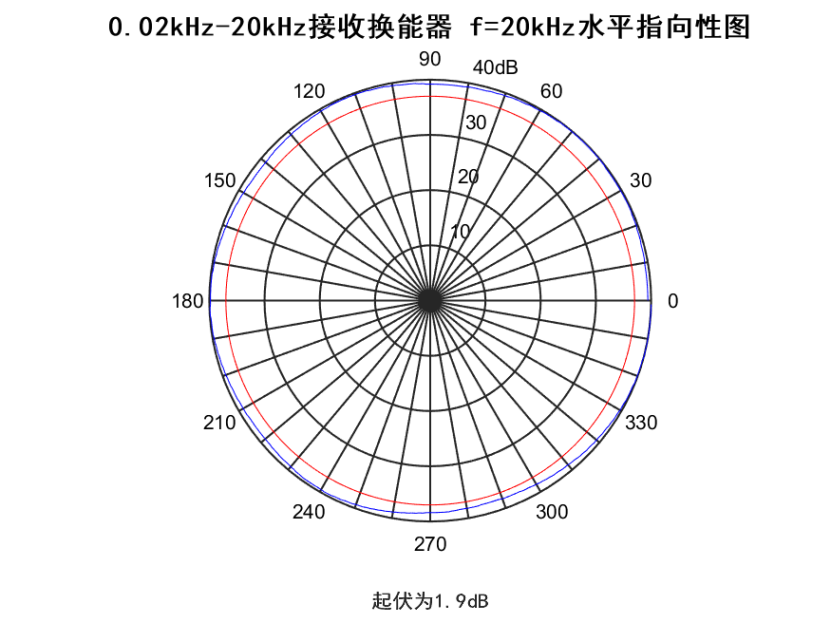

Horisontale rigtinggewing

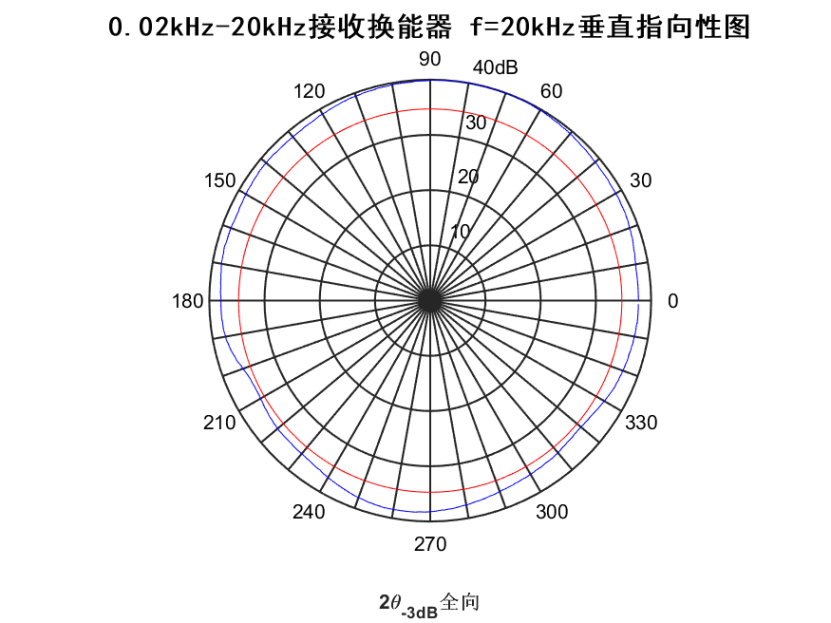

Vertikale rigting

Hidrostatiese druktoets : Nadat hy hidrostatiese druktoetse by 5MPa/1h, 0MPa/0.25h en 5MPa/1h ondergaan het, het die transducer geen sigbare skade of lekkasie getoon nie.



Meetresultate: Die omskakelaar voldoen aan die tegniese spesifikasies.



Kerndraad-definisies: Rooi -- Vcc; Geel -- O+; Swart -- GND
