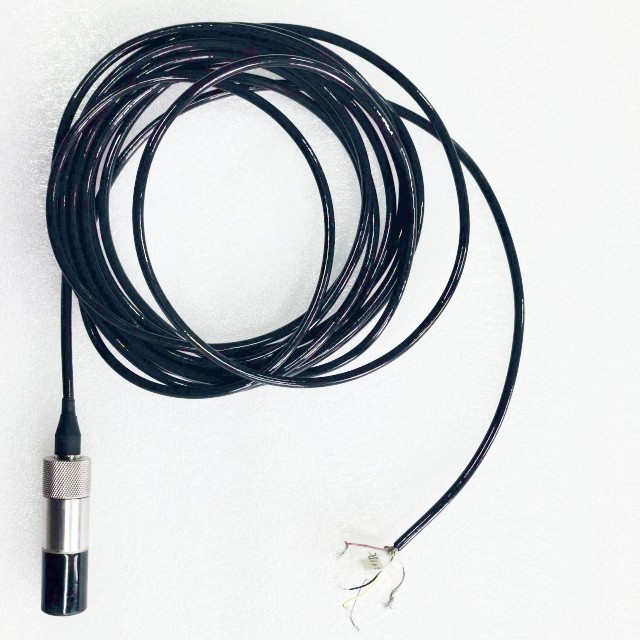

Прыёмны пераўтваральнік гідрафона 20 Гц-20 кГц з папярэднім узмацняльнікам

Тэхнічныя параметры:

Адчувальнасць прыёму: вымярэнне адчувальнасці прыёму пераўтваральніка ў дыяпазоне частот ад 0,02 кГц да 20 кГц. Адчувальнасць не павінна быць ніжэй за -175 дБ (узмацненне папярэдняга ўзмацняльніка 20 дБ).



Гарызантальная накіраванасць: Усенакіраваная, частата вымярэння 20 кГц.



Вертыкальная накіраванасць: Усенакіраваная, частата вымярэння 20 кГц.



Гідрастатычны ціск: пераўтваральнік павінен вытрымліваць выпрабаванне гідрастатычным ціскам 5 МПа.



Дадзеныя вымярэнняў

 Прыёмная адчувальнасць

f/кГц	Mx/ дБ
0.02	-168.5
0.025	-168.2
0.0315	-169.0
0.04	-168.3
0.063	-168.8
0.08	-168.5
0.1	-168.6
0.125	-168.7
0.16	-168.6
0.2	-168.6
0.25	-168.2
0.315	-168.9
0.4	-168.5
0.5	-168.3
0.63	-168.5
0.8	-169.0
1	-169.1
1.25	-168.5
1.6	-168.2
2	-168.3
2.5	-169.1
3.15	-168.5
4	-167.6
5	-169.0
6.3	-169.1
8	-169.2
10	-168.8
12.5	-169.1
16	-170.1
20	-171.2

Гарызантальная накіраванасць

Вертыкальная накіраванасць

Выпрабаванне гідрастатычным ціскам : пасля праходжання выпрабаванняў гідрастатычным ціскам пры 5 МПа/1 гадзіну, 0 МПа/0,25 гадзіну і 5 МПа/1 гадзіну датчык не паказаў бачных пашкоджанняў або ўцечак.



Вынікі вымярэнняў: пераўтваральнік адпавядае тэхнічным характарыстыкам.



Вызначэнне жылы провада: чырвоны -- Vcc; Жоўты -- O+; Чорны -- GND
