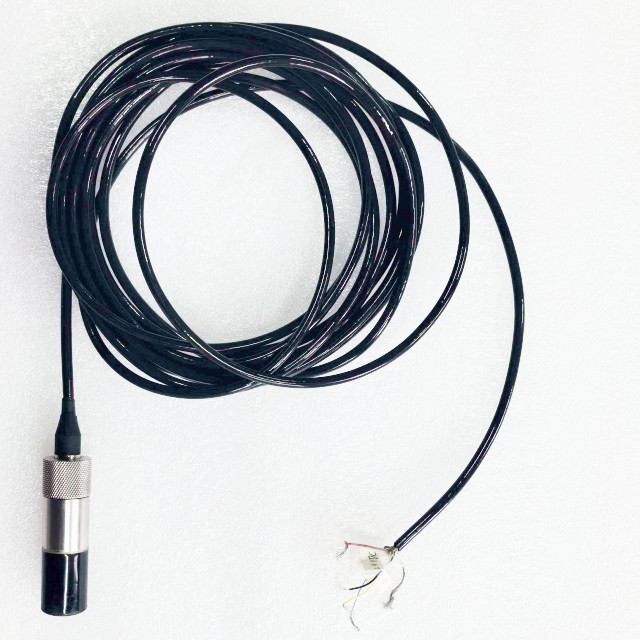

Transduser Penerima Hidrofon 20Hz-20kHz dengan Preamplifier

Parameter Teknikal：

Sensitiviti Penerimaan: Mengukur sensitiviti penerima transduser dalam jalur frekuensi 0.02kHz hingga 20kHz. Kepekaan tidak boleh lebih rendah daripada -175dB (pertambahan preamplifier 20dB).



Arah Mendatar: Omnidirectional, kekerapan pengukuran 20kHz.



Arah Menegak: Omnidirectional, kekerapan pengukuran 20kHz.



Tekanan Hidrostatik: Transduser sepatutnya dapat menahan ujian tekanan hidrostatik 5MPa.



Data pengukuran

 Menerima Sensitiviti

f/kHz	Mx/ dB
0.02	-168.5
0.025	-168.2
0.0315	-169.0
0.04	-168.3
0.063	-168.8
0.08	-168.5
0.1	-168.6
0.125	-168.7
0.16	-168.6
0.2	-168.6
0.25	-168.2
0.315	-168.9
0.4	-168.5
0.5	-168.3
0.63	-168.5
0.8	-169.0
1	-169.1
1.25	-168.5
1.6	-168.2
2	-168.3
2.5	-169.1
3.15	-168.5
4	-167.6
5	-169.0
6.3	-169.1
8	-169.2
10	-168.8
12.5	-169.1
16	-170.1
20	-171.2

Arah Mendatar y

Arah Menegak

Ujian Tekanan Hidrostatik : Selepas menjalani ujian tekanan hidrostatik pada 5MPa/1j, 0MPa/0.25j, dan 5MPa/1j, transduser tidak menunjukkan kerosakan atau kebocoran yang boleh dilihat.



Keputusan Pengukuran: Transduser memenuhi spesifikasi teknikal.



Takrif Wayar Teras: Merah -- Vcc; Kuning -- O+; Hitam -- GND
