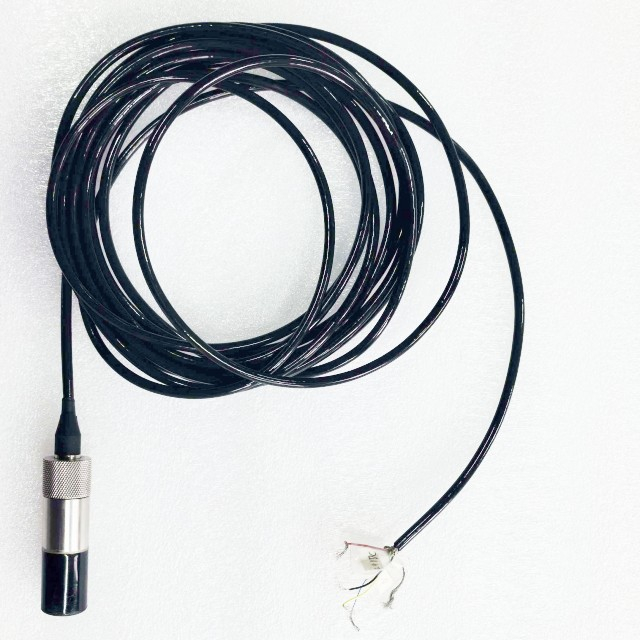

Trasduttore di ricezione idrofono 20Hz-20kHz con preamplificatore

Parametri tecnici:

Sensibilità di ricezione: misurazione della sensibilità di ricezione del trasduttore nella banda di frequenza compresa tra 0,02kHz e 20kHz. La sensibilità non deve essere inferiore a -175 dB (guadagno del preamplificatore 20 dB).



Direttività orizzontale: omnidirezionale, frequenza di misurazione 20kHz.



Direttività verticale: omnidirezionale, frequenza di misurazione 20kHz.



Pressione idrostatica: il trasduttore deve essere in grado di resistere a un test di pressione idrostatica di 5 MPa.



Dati di misurazione

 Sensibilità di ricezione

f/kHz	Mx/ dB
0.02	-168.5
0.025	-168.2
0.0315	-169.0
0.04	-168.3
0.063	-168.8
0.08	-168.5
0.1	-168.6
0.125	-168.7
0.16	-168.6
0.2	-168.6
0.25	-168.2
0.315	-168.9
0.4	-168.5
0.5	-168.3
0.63	-168.5
0.8	-169.0
1	-169.1
1.25	-168.5
1.6	-168.2
2	-168.3
2.5	-169.1
3.15	-168.5
4	-167.6
5	-169.0
6.3	-169.1
8	-169.2
10	-168.8
12.5	-169.1
16	-170.1
20	-171.2

Direzionalità orizzontale y

Direzionalità verticale

Test di pressione idrostatica : dopo essere stato sottoposto a test di pressione idrostatica a 5MPa/1h, 0MPa/0,25h e 5MPa/1h, il trasduttore non ha mostrato danni visibili o perdite.



Risultati della misurazione: il trasduttore soddisfa le specifiche tecniche.



Definizioni del filo centrale: Rosso - Vcc; Giallo: O+; Nero-GND
