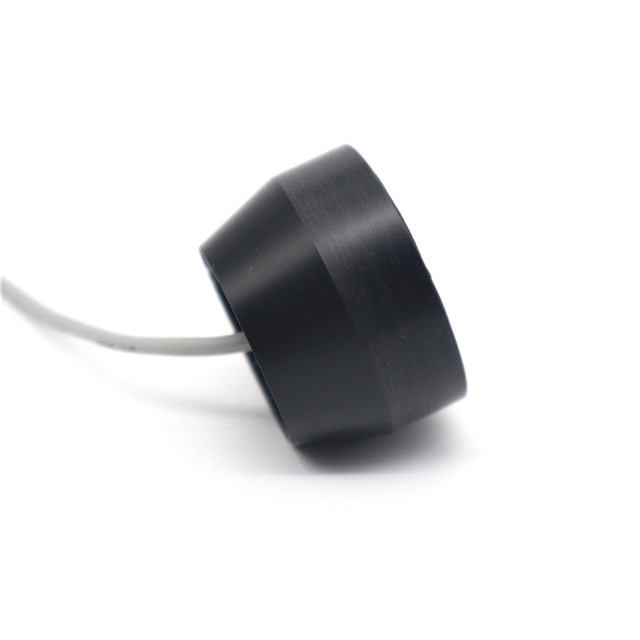

60KHz Anti-korrosion Explosionssäker ultraljudsgivare för ultraljudsnivåmätare

Tekniska parametrar:

Föremål	Tekniska parametrar		Bild
Namn	70KHz ultraljudsgivare
Modell	PH A-70-03A
Frekvens	70KHz ± 5 %
Detektionsavstånd	0.3～ 3m
Minsta parallellimpedans	1500Ω±20 ％
Kapacitans	1100pF±20 ％ @1KHz
Känslighet	lastdrivspänning ​ ​​: 800Vpp ，Avstånd : 0.6m 、Ekoamplitud : 100mV
Drift Spänning	Topp Spänning ＜ 1500Vpp
Drift Temperatur	-40～ +80℃
Tryck	≤3 kilo eller  0,3 MPa
Vinkel	(Strålbredd ) Strålbredd med halv effekt @-3dB:10°± 10 %， Skarp vinkel: 23°± 10 %
Material för hölje	POM
användande	Ultraljudsnivåmätare, övervakning, anti-kollision, säkerhet
Installation Dimensionera	Lyftgängan : M30*1,5
Skyddsnivå	IP68
Vikt	70g±5 ％（ trådlängd ： 25cm ）
Kabelinstruktioner	gränssnitt: röd: givare +, vit: givare -, svart: skärmad tråd, (temperatursensor är tillval)

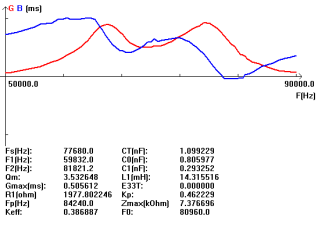

Admittanskurva		Produktstrukturdiagram

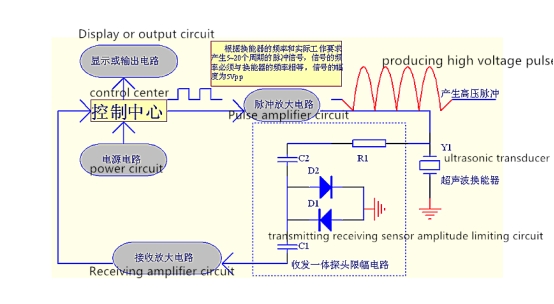

Blockschema för ultraljudsavståndsgivare:

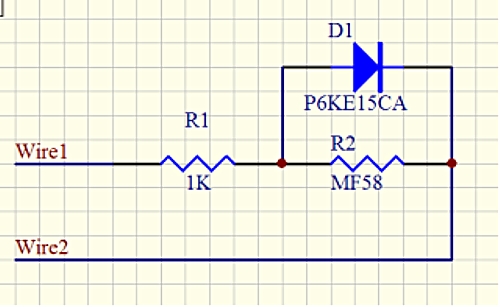

Schematiskt diagram av temperatursensor  (modell: MF58_502F3470) :


Inbyggd kabelinstruktion:

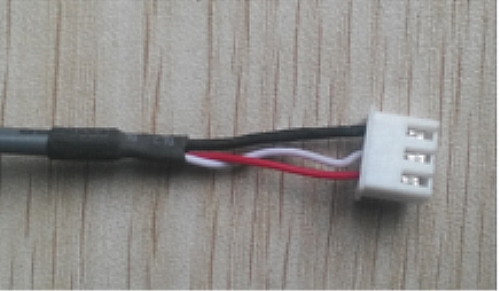

1. Kabelinstruktioner för givare: gränssnitt (3 stift, 2,54 mm anslutning)
Röd: givare +
Vit: givare -
Svart: skärmning

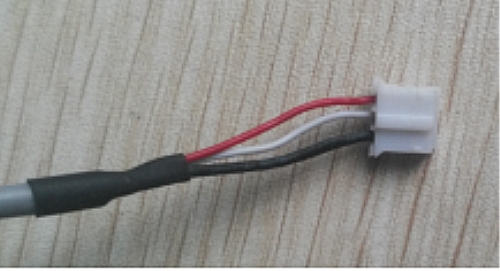

2. Kabelinstruktion för temperaturgivare: gränssnitt (3 stift, 2,0 mm anslutning)

Röd och svart är ledningar för temperatursensorer

Delad typ: standard 10m kabel, med varje ytterligare 50m kabel, är signaldämpningen 6dB

Tre-kärnig ledningsinstruktion:

    Röd: Givare +
     Blå: temperaturgivare +
     Svart: Offentlig

 - Fyrkärnig kabelinstruktion:

Röd: Givare +
Gul: Givare
- Blå, svart: temperaturgivare

Vad ingår i tillverkningen av en givare?

Huvudkomponenten i en djupgivare är det piezokeramiska elementet. Det är den del som omvandlar elektriska pulser till ljudvågor, och när ekona kommer tillbaka omvandlar det piezokeramiska elementet ljudvågorna tillbaka till elektrisk energi. Piezokeramiska element är oftast i skivform, men de kan också vara i form av en stång eller en ring. En omvandlare kan innehålla ett element eller en serie av element sammanlänkade, kallat en array. En givare består av sex separata komponenter:

Tillämpning för ultraljudsnivåmätning:



Vid beröringsfri ultraljudsnivåmätning avger sensorn ultraljudspulser i mediets riktning, som sedan reflekterar dem tillbaka. Den tid som förflutit från sändning till mottagning av signalerna är proportionell mot nivån i tanken. Ultraljudssensorer är idealiska för enkla standardapplikationer, både för vätskor och för fasta ämnen.
