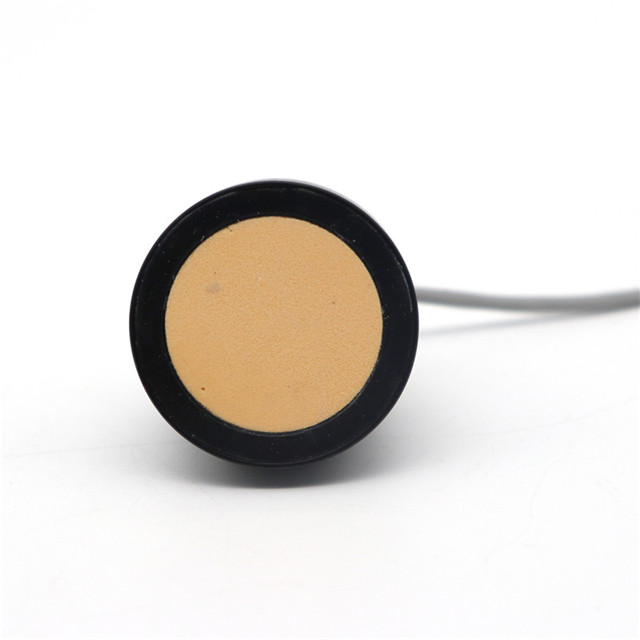

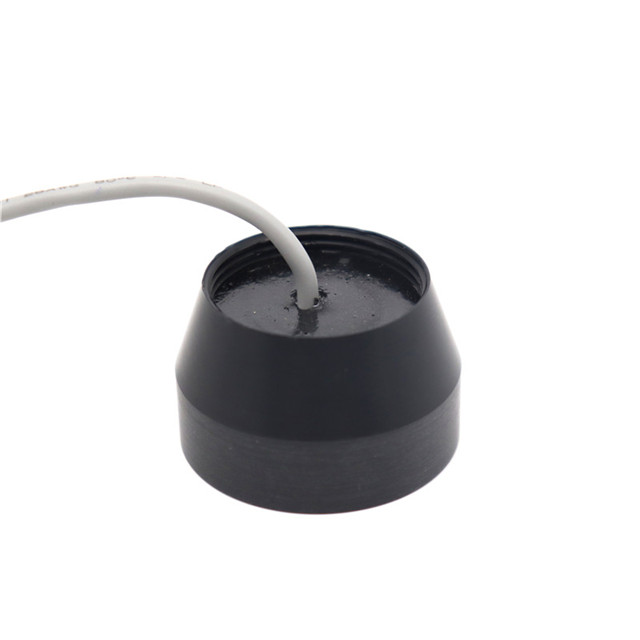

مبدل اولتراسونیک ضد خوردگی 60 کیلوهرتز ضد انفجار برای سطح سنج اولتراسونیک

پارامترهای فنی:

موارد	پارامترهای فنی		تصویر
نام	مبدل اولتراسونیک 70 کیلوهرتز
مدل	PH A-70-03A
فرکانس	70 کیلوهرتز ± 5٪
فاصله تشخیص	0.3½ 3 متر
حداقل lmpedance موازی	1500Ω ± 20 درصد
ظرفیت	1100pF±20 ％ @1KHz
حساسیت	بار d riving v ولتاژ : 800Vpp ，فاصله : 0.6m 、دامنه اکو : 100mV
عملیاتی ولتاژ	اوج ولتاژ ＜ 1500Vpp
عملیاتی دما	-40+80 ℃
فشار	≤3 کیلو یا  0.3 مگاپاسکال
زاویه	(پهنای پرتو )عرض پرتو نیمه توان @-3dB:10°± 10%， زاویه تیز: 10 ± 23 درجه
مصالح مسکن	POM
استفاده	سطح سنج اولتراسونیک، مانیتورینگ، ضد برخورد، امنیت
نصب و راه اندازی بعد	نخ بالابر : M30*1.5
سطح حفاظت	IP68
وزن	70 گرم ± 5 ％（ طول سیم : 25 سانتی متر ）
دستورالعمل سیم کشی	رابط: قرمز: مبدل +، سفید: مبدل -، سیاه: سیم محافظ، (سنسور دما اختیاری است)
منحنی پذیرش		نمودار ساختار محصول

بلوک دیاگرام مبدل فاصله اولتراسونیک:

نمودار شماتیک سنسور دما  (مدل: MF58_502F3470) :


دستورالعمل کابل نوع مجتمع:

1. سیم‌کشی مبدل: رابط (3 پین، ترمینال 2.54 میلی‌متری)
قرمز: مبدل +
: مبدل -
مشکی: محافظ


دستورالعمل

سفید

نوع تقسیم: کابل استاندارد 10 متری، با هر 50 متر کابل اضافی، تضعیف سیگنال 6 دسی بل است

دستورالعمل های سیم کشی سه هسته ای:

    قرمز: مبدل +
     آبی: سنسور دما +
     مشکی: عمومی-

 دستورالعمل های سیم کشی چهار هسته ای:

قرمز: مبدل +
زرد: مبدل-
آبی، مشکی: سنسور دما

چه چیزی در ساخت یک مبدل وجود دارد؟

جزء اصلی ترانسدیوسر عمق، عنصر پیزوسرامیک است. این بخشی است که پالس های الکتریکی را به امواج صوتی تبدیل می کند و هنگامی که پژواک ها برمی گردند، عنصر پیزوسرامیک امواج صوتی را دوباره به انرژی الکتریکی تبدیل می کند. عناصر پیزوسرامیک اغلب به شکل دیسک هستند، اما ممکن است به شکل میله یا حلقه نیز باشند. یک مبدل ممکن است حاوی یک عنصر یا یک سری از عناصر مرتبط با هم باشد که آرایه نامیده می شود. یک مبدل از شش جزء مجزا تشکیل شده است:

کاربرد اندازه گیری سطح اولتراسونیک:



در اندازه‌گیری سطح اولتراسونیک بدون تماس، سنسور پالس‌های اولتراسونیک را در جهت محیط منتشر می‌کند، که سپس آنها را به عقب منعکس می‌کند. زمان سپری شده از انتشار تا دریافت سیگنال‌ها متناسب با سطح مخزن است. سنسورهای اولتراسونیک برای کاربردهای استاندارد ساده، هم برای مایعات و هم برای جامدات ایده آل هستند.
