PHA-70-03A
Piezohannas
PHA-70-03A

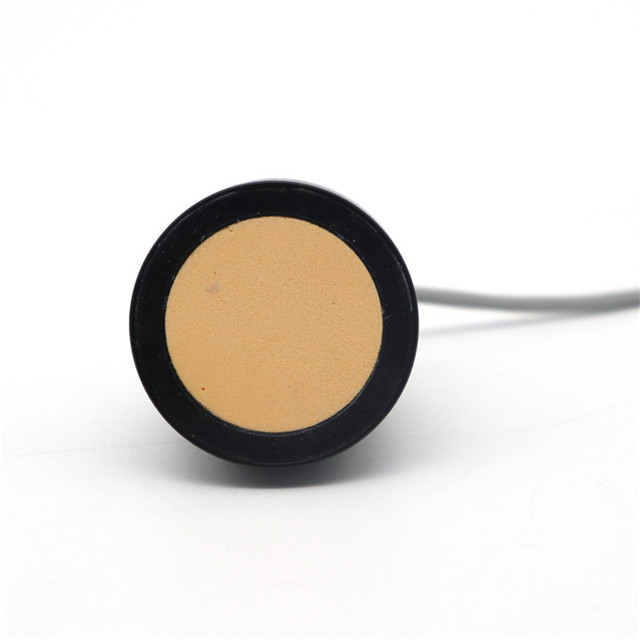

Trasduchtóir Ultrasonach Frith-chreimeadh 60KHz Frith-chreimeadh le haghaidh Tomhsaire Leibhéil Ultrasonach
Paraiméadair theicniúla:
Míreanna |
Paraiméadair Theicniúla |
Íomhá |
|
Ainm |
Transducer ultrasonaic 70KHz |
|
|
Múnla |
PH A-70-03A |
||
Minicíocht |
70KHz ± 5% |
||
Fad Braite |
0.3~ 3m |
||
Íosmhéid lmpedance Comhuaineach |
1500Ω±20 % |
||
1100pF±20 % @1KHz |
|||
Íogaireacht |
loadd riving v oltage : 800Vpp ,Fad : 0.6m 、Aimplitiúid macalla : 100mV |
||
-40~ +80 ℃ |
|||
≤3 Kilos nó 0.3MPa |
|||
(Leithead an Bhíoma ) Leithead an Bhíoma Leathchumhachta @-3dB: 10° ± 10%, Uillinn ghéar: 23°± 10% |
|||
Ábhar Tithíochta |
POM |
||
úsáid |
Tomhsaire leibhéal ultrasonaic, monatóireacht, frith-imbhualadh, slándáil |
||
An snáithe ardaithe : M30 * 1.5 |
|||
Leibhéal Cosanta |
IP68 |
||
Meáchan |
70g ± 5 % ( fad sreang : 25cm ) |
||
Treoracha Sreangaithe |
comhéadan: dearg: trasducer +, bán: trasducer -, dubh: sreang sciath, (tá braiteoir teochta roghnach) |
||
Cuar Iontrála |
Léaráid Struchtúr Táirge |
||
|
|
||
Léaráid bhloc den trasduchtóir faid ultrasonaic :
Léaráid Scéimreach Braiteoir Teochta (múnla: MF58_502F3470) :
Cineál comhtháite teagasc cábla:
Treoir 1.Wiring an trasducer: comhéadan (3pin, críochfort 2.54mm)
Dearg: trasducer +
Bán: trasducer -
Dubh: sciath
2.Cable Teagasc Braiteoir Teochta: comhéadan (3pin, críochfort 2.0mm)
Tá dearg agus dubh sreangú braiteoir teochta
Cineál scoilte: cábla caighdeánach 10m, le gach 50m breise de chábla, is é an maolú comhartha ná 6dB
Treoracha sreangú trí chroí:
Dearg: Trasduchtóir +
Gorm: braiteoir teochta +
Dubh: Poiblí-
Treoracha sreangú ceithre chroí:
Dearg: Trasduchtóir +
Buí: Trasduchtóir -
Gorm, dubh: braiteoir teochta

Cad a Bhaineann le Trasduchtúr a Dhéanamh?
Is í an phríomh-chomhpháirt de thrasduchtóir doimhneachta an eilimint piezoceramic. Is é an chuid a thiontaíonn bíoga leictreacha ina dtonnta fuaime, agus nuair a fhilleann na macallaí, athraíonn an eilimint piezoceramic na tonnta fuaime ar ais go fuinneamh leictreach. Is minic a bhíonn eilimintí piezoceramic i bhfoirm diosca, ach d'fhéadfadh siad a bheith i gcruth barra nó fáinne freisin. Féadfaidh dúil amháin nó sraith d’eilimintí atá nasctha le chéile ar a dtugtar eagar a bheith i dtrasduchtóir. Tá trasduchtóir comhdhéanta de shé chomhpháirt ar leith:
I dtomhas leibhéal ultrasonaic neamhtheagmhála, astaíonn an braiteoir bíoga ultrasonaic i dtreo an mheáin, a léiríonn ansin iad ar ais.Tá an t-am caite ó astaíochtaí go glacadh na comharthaí comhréireach leis an leibhéal san umar. Tá braiteoirí ultrasonaic oiriúnach d'fheidhmchláir chaighdeánacha shimplí, do leachtanna agus do sholaid araon.
