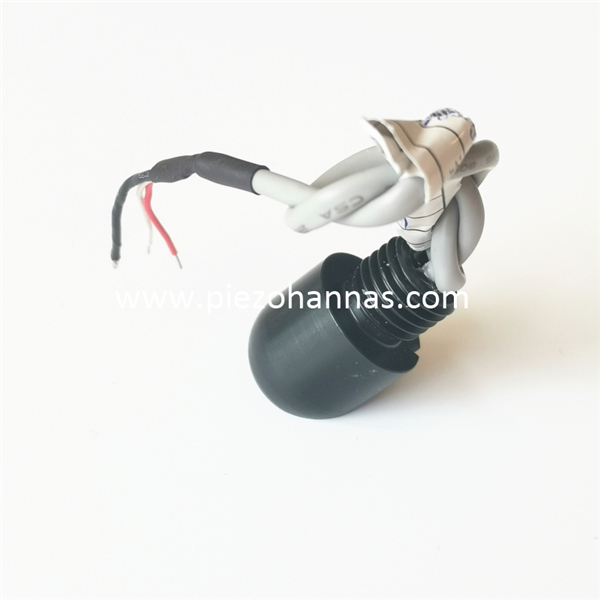

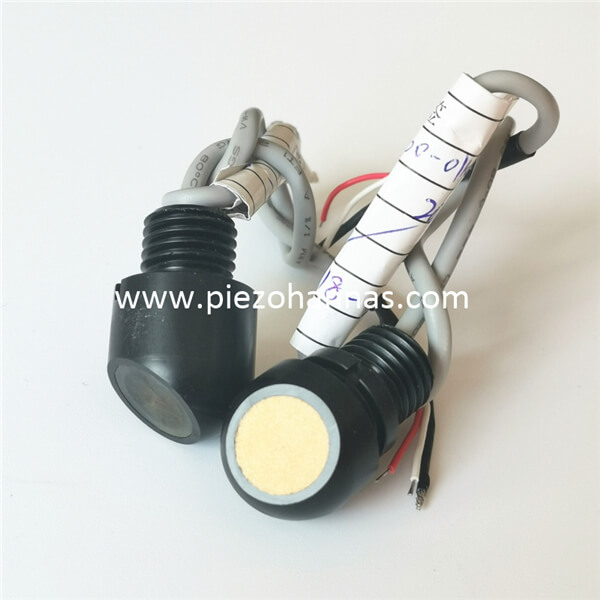

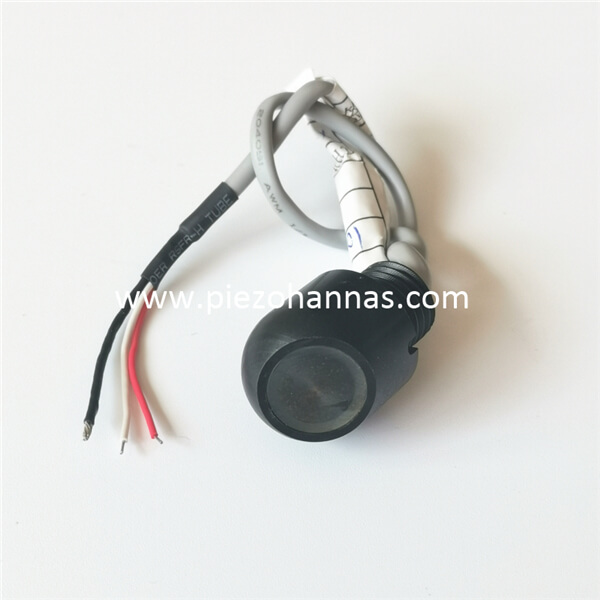

200KHz ultraljudsgivare vindhastighetsriktning för ultraljudsväderstationsinstrument

200KHz ultraljudsgivare vindhastighetsriktning för ultraljudsväderstationsinstrument

Tekniska parametrar:

Föremål	Tekniska parametrar		Bild
Namn	200KHz  ultraljudsgivare
Modell	PH A-200-01K I
Frekvens	200KHz ± 5 %
Detektionsavstånd	0.10～ 1,5m
Minsta parallellimpedans	600Ω±20 ％
Kapacitans	800pF±20 ％ @1KHz
Känslighet	lastdrivande spänning ​​: 800Vpp ，Avstånd : 0,3m， Ekoamplitud : 25mV
Drift Spänning	Topp Spänning ＜ 1000 Vpp
Drift Temperatur	-40～ +80℃
Tryck	≤3 kilo eller  0,3 MPa
Vinkel	(Strålbredd ) Halveffekt strålbredd @-3dB: 8.4°± 10 %， Skarp vinkel: 20°± 10 %
Material för hölje	POM
användande	Vindhastighets- och riktningsmätare, gasflödesmätare
dimensionera	gänga ： M 8*1
Skyddsnivå	IP68
Vikt	10g±5 ％（ trådlängd ： 25cm ）
Kabelinstruktioner	gränssnitt: röd: givare +, vit: givare -, svart: skärmad tråd, (temperatursensor är tillval)

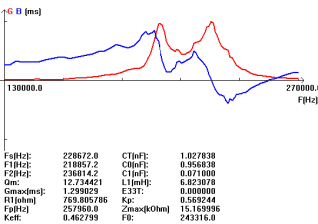

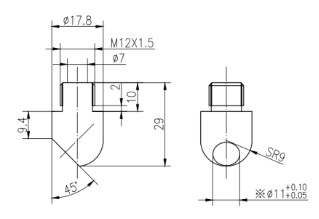

Admittanskurva		Produktstrukturdiagram

Blockschema för ultraljudsavståndsgivare:

Schematiskt diagram av temperatursensor  (modell: MF58_502F3470) :


Inbyggd kabelinstruktion:

1. Kabelinstruktioner för givare: gränssnitt (3 stift, 2,54 mm anslutning)
Röd: givare +
Vit: givare -
Svart: skärmning


2. Kabelinstruktion för temperaturgivare: gränssnitt (3 stift, 2,0 mm anslutning)

Röd och svart är ledningar för temperatursensorer

Delad typ: standard 10m kabel, med varje ytterligare 50m kabel, är signaldämpningen 6dB

Tre-kärnig ledningsinstruktion:

    Röd: Givare +
     Blå: temperaturgivare +
     Svart: Offentlig

 - Fyrkärnig kabelinstruktion:

Röd: Givare +
Gul: Givare
- Blå, svart: temperaturgivare

Applikationsbild:
