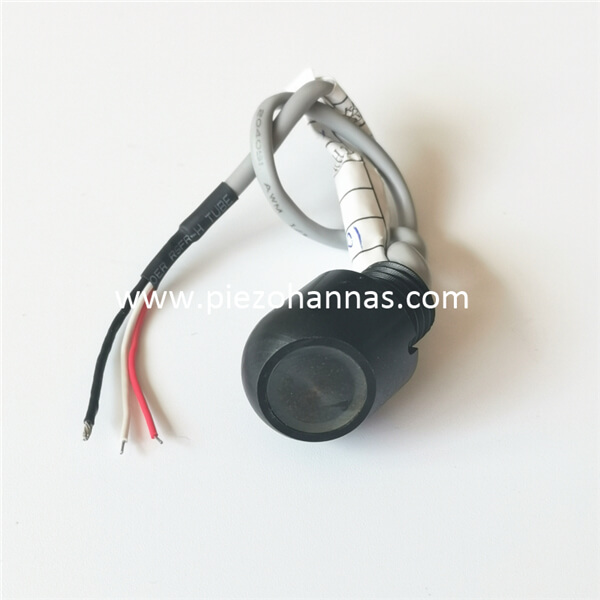

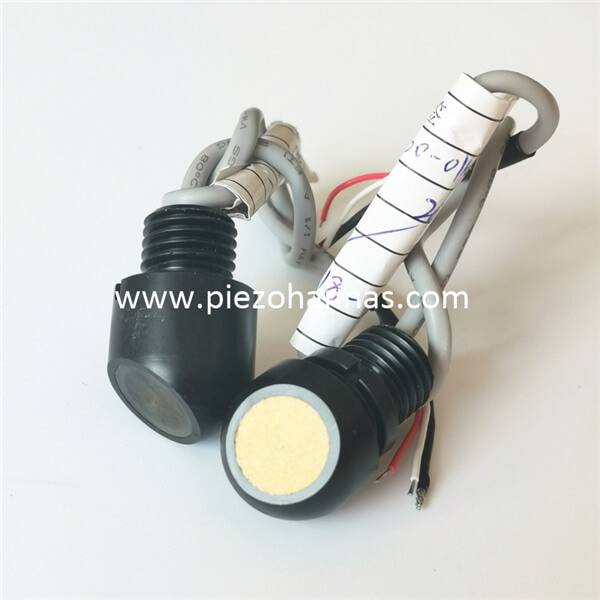

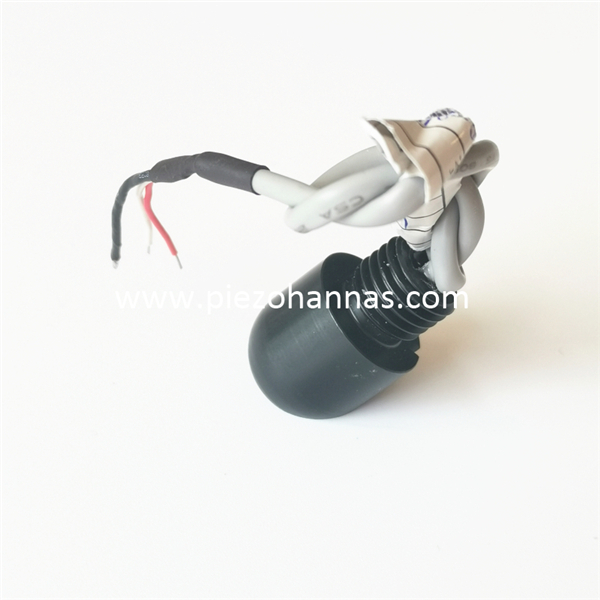

200KHz Treo Gaoithe Gaoithe Transducer Ultrasonach le haghaidh Ionstraim Ultrasonach Weatherstation

200KHz Treo Gaoithe Gaoithe Transducer Ultrasonach le haghaidh Ionstraim Ultrasonach Weatherstation

Paraiméadair theicniúla:

Míreanna	Paraiméadair Theicniúla		Íomhá
Ainm	200KHz Transducer ultrasonaic
Múnla	PH A-200-01K I
Minicíocht	200KHz ± 5%
Fad Braite	0.10～ 1.5m
Íosmhéid lmpedance Comhuaineach	600Ω±20 ％
Cumas	800pF±20 ％ @1KHz
Íogaireacht	load d riving v oltage : 800Vpp ，Fad : 0.3m， Aimplitiúid macalla : 25mV
Oibriúcháin Voltas	Buaic Voltas ＜ 1000 Vpp
Oibriúcháin Teocht	-40～ +80 ℃
Brú	≤3 Kilos nó  0.3MPa
Uillinn	(Leithead an Bhíoma ) Leithead an Bhíoma Leathchumhachta @-3dB: 8.4°± 10%， Uillinn ghéar: 20°± 10%
Ábhar Tithíochta	POM
úsáid	Luas gaoithe agus méadar treo, sreabhmhéadar gáis
toise	snáithe : M 8*1
Leibhéal Cosanta	IP68
Meáchan	10g±5 ％ ( fad sreang : 25cm )
Treoracha Sreangaithe	comhéadan: dearg: trasducer +, bán: trasducer -, dubh: sreang sciath, (tá braiteoir teochta roghnach)
Cuar Iontrála		Léaráid Struchtúr Táirge

Léaráid bhloc den trasduchtóir faid ultrasonaic :

Léaráid Scéimreach Braiteoir Teochta  (múnla: MF58_502F3470) :


Cineál comhtháite teagasc cábla:

Treoir 1.Wiring an trasducer: comhéadan (3pin, críochfort 2.54mm)
Dearg: trasducer +
Bán: trasducer -
Dubh: sciath


2.Cable Teagasc Braiteoir Teochta: comhéadan (3pin, críochfort 2.0mm)

Tá dearg agus dubh sreangú braiteoir teochta

Cineál scoilte: cábla caighdeánach 10m, le gach 50m breise de chábla, is é an maolú comhartha ná 6dB

Treoracha sreangú trí chroí:

    Dearg: Trasduchtóir +
     Gorm: braiteoir teochta +
     Dubh: Poiblí-

 Treoracha sreangú ceithre chroí:

Dearg: Trasduchtóir +
Buí: Trasduchtóir -
Gorm, dubh: braiteoir teochta

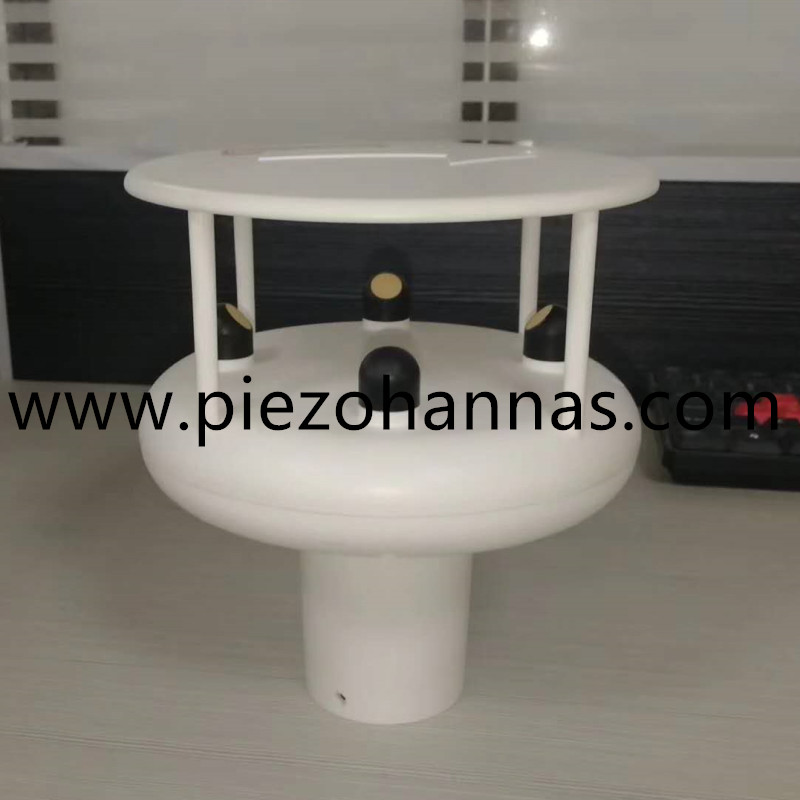

Íomhá Feidhmchláir :
