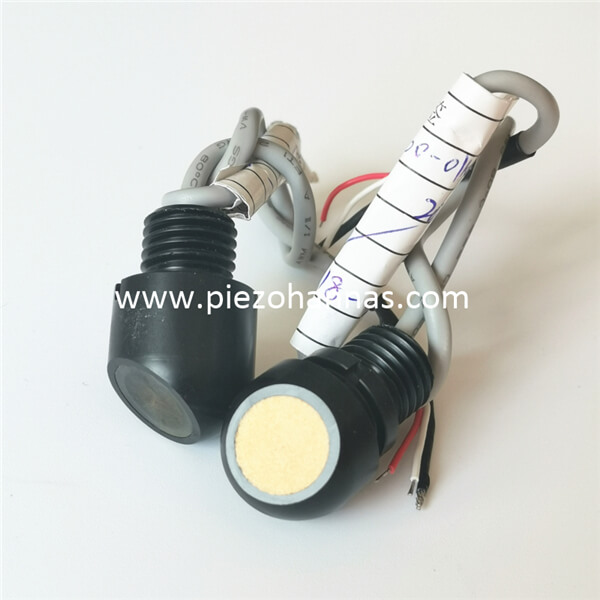

200 KHz ultrasone transducer windsnelheidsrichting voor ultrasoon weerstationinstrument

200 KHz ultrasone transducer windsnelheidsrichting voor ultrasoon weerstationinstrument

Technische parameters:

Artikelen	Technische parameters		Afbeelding
Naam	200 KHz  ultrasone transducer
Model	PH A-200-01K I
Frequentie	200 kHz ± 5%
Detectie afstand	0.10~ 1,5 m
Minimale parallelle impedantie	600Ω±20 %
Capaciteit	800pF±20 % @1KHz
Gevoeligheid	belastingsspanning ​ Vpp ​: 800m，Afstand : 0,3 ， Echoamplitude : 25mV
Operationeel Spanning	Piek Spanning < 1000 Vpp
Operationeel Temperatuur	-40~ +80℃
Druk	≤3 kilo of  0,3 MPa
Hoek	(Straalbreedte ) Straalbreedte op half vermogen @-3dB: 8.4°± 10%， Scherpe hoek: 20°± 10%
Behuizingsmateriaal	POM
gebruik	Windsnelheids- en richtingsmeter, gasstroommeter
dimensie	draad : M 8*1
Beschermingsniveau	IP68
Gewicht	10g±5 % ( draadlengte : 25cm )
Bedradingsinstructies	interface: rood: transducer +, wit: transducer -, zwart: afgeschermde draad, (temperatuursensor is optioneel)
Toegangscurve		Productstructuurdiagram

Blokschema van ultrasone afstandstransducer:

Schematisch diagram van temperatuursensor  (model: MF58_502F3470) :


Geïntegreerd type Kabelinstructie:

1. Bedradingsinstructie van transducer: interface (3-pins, 2,54 mm-aansluiting)
Rood: transducer +
Wit: transducer -
Zwart: afscherming


2. Kabelinstructie van temperatuursensor: interface (3-pins, 2,0 mm-aansluiting)

Rood en zwart zijn bedrading van de temperatuursensor

Gesplitst type: standaard kabel van 10 m, met elke extra 50 m kabel is de signaalverzwakking 6 dB.

Drieaderige bedradingsinstructies:

    Rood: transducer +
     blauw: temperatuursensor +
     Zwart: openbaar

 - Vieraderige bedradingsinstructies:

Rood: transducer +
geel: transducer -
blauw, zwart: temperatuursensor

Toepassingsafbeelding:
