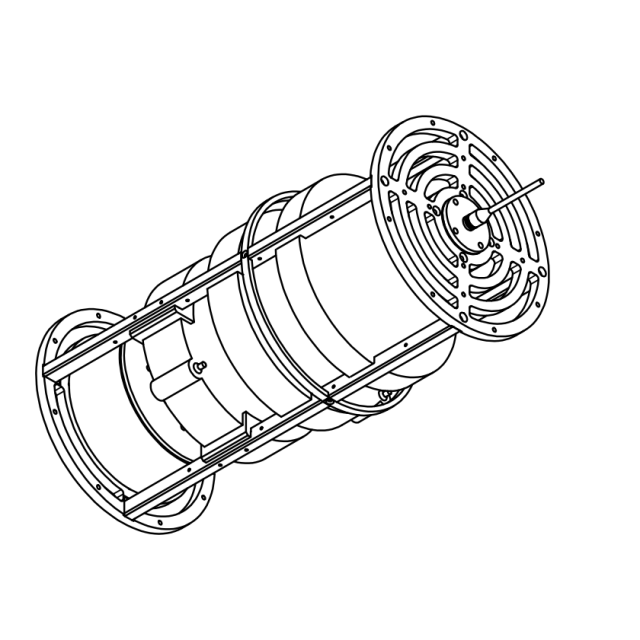

Przetwornik akustyczny o niskiej częstotliwości 300 Hz–10000 Hz Hydrofon podwodny projektor



Szczegóły pomiaru:

1.1. Pasmo częstotliwości roboczej: 0,3 kHz–10 kHz;

1.2. Poziom źródła dźwięku:

0,3 kHz-1 kHz: ≥160 dB, maksymalnie nie mniej niż 180 dB;

1 kHz-1 kHz: ≥170 dB, maksymalnie nie mniej niż 185 dB;

2 kHz-10 kHz: ≥180 dB.

1.3. Kierunkowość: Pozioma dookólna, pionowy kąt otwarcia nie mniejszy niż 85°.

1.4. Ciśnienie hydrostatyczne: 1 MPa.

2. Dane pomiarowe

2.2.1. Krzywe przewodności i pojemności

Poziom źródła dźwięku

f/kHz	d/m	U发/Vpp	U收/mVpp	M 0/dB	SL/dB
0.3	0.666	1645	8.875	-218.2	164.6
0.4	0.666	1645	36.25	-218.2	176.8
0.43	0.666	2138	56.875	-218.2	180.7
0.5	0.666	1645	26.875	-218.2	174.2
0.6	0.666	1645	18	-218.2	170.7
0.7	0.666	1645	15.375	-218.2	169.4
0.8	0.666	1645	14.5	-218.2	168.9
0.9	0.666	1645	27.125	-218.2	174.3
1	0.666	1645	18.375	-218.2	170.9
1.1	0.666	1585	21.5	-218.3	172.4
1.2	0.666	1585	31.375	-218.3	175.7
1.3	0.666	1585	48	-218.3	179.4
1.4	0.666	1585	65.375	-218.3	182.0
1.5	0.666	1585	83.25	-218.3	184.1
1.6	0.666	1585	94.75	-218.3	185.3
1.7	0.666	1585	88	-218.3	184.6
1.8	0.666	1585	73.25	-218.3	183.0
1.9	0.666	1585	62	-218.3	181.6
2	0.666	1585	55.5	-218.4	180.7
2	0.795	1160	46	-218.5	180.7
2.5	0.795	1160	86	-218.5	186.2
3	0.795	1160	111	-218.6	188.5
4	0.795	290	58.5	-218.7	183.0
5	0.795	290	90	-218.7	186.8
6	0.795	290	71	-218.7	184.7
7	0.795	290	39	-218.7	179.5
8	0.795	290	50	-218.7	181.7
9	0.795	290	56	-218.8	182.7
10	0.795	290	52	-218.8	182.1

Kierunkowość pozioma

Kierunkowość pionowa

Próba ciśnienia hydrostatycznego:

Po przejściu testów ciśnienia hydrostatycznego przy 1 MPa/1 godzinę, 1 MPa/0,25 godziny, 1 MPa/1 godzinę i 0 MPa/0,25 godziny, wygląd przetwornika pozostał nienaruszony i normalny, a rezystancja izolacji pomiędzy rdzeniami przetwornika była większa niż 200 MΩ.

Wyniki pomiarów:

Wszystkie przetworniki spełniły wymagania techniczne.
