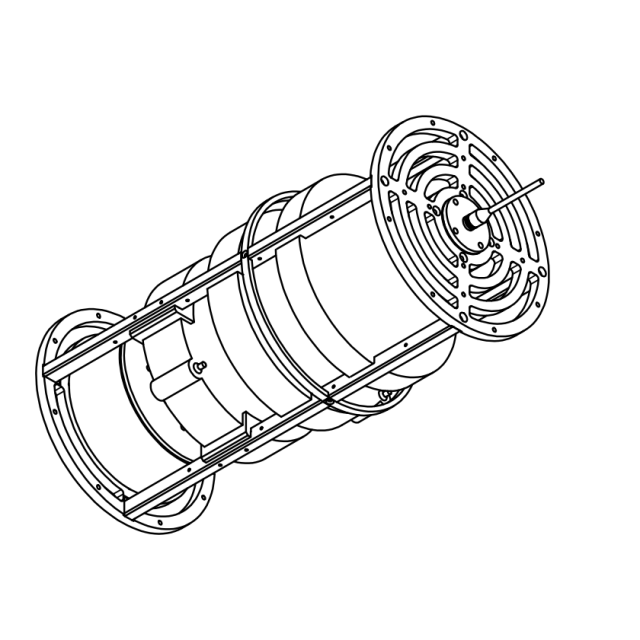

Proiettore subacqueo idrofono con trasduttore acustico a bassa frequenza 300Hz-10000Hz



Dettagli di misurazione:

1.1. Banda di frequenza operativa: 0,3kHz-10kHz;

1.2. Livello della sorgente sonora:

0,3kHz-1kHz: ≥160dB, massimo non inferiore a 180dB;

1kHz-1kHz: ≥170dB, massimo non inferiore a 185dB;

2kHz-10kHz: ≥180dB.

1.3. Direttività: Omnidirezionale orizzontale, angolo di apertura verticale non inferiore a 85°.

1.4. Pressione idrostatica: 1 MPa.

2. Dati di misurazione

2.2.1. Curve di conduttanza e capacità

Livello della sorgente sonora

f/kHz	d/m	U发/Vpp	U收/mVpp	M 0/dB	SL/dB
0.3	0.666	1645	8.875	-218.2	164.6
0.4	0.666	1645	36.25	-218.2	176.8
0.43	0.666	2138	56.875	-218.2	180.7
0.5	0.666	1645	26.875	-218.2	174.2
0.6	0.666	1645	18	-218.2	170.7
0.7	0.666	1645	15.375	-218.2	169.4
0.8	0.666	1645	14.5	-218.2	168.9
0.9	0.666	1645	27.125	-218.2	174.3
1	0.666	1645	18.375	-218.2	170.9
1.1	0.666	1585	21.5	-218.3	172.4
1.2	0.666	1585	31.375	-218.3	175.7
1.3	0.666	1585	48	-218.3	179.4
1.4	0.666	1585	65.375	-218.3	182.0
1.5	0.666	1585	83.25	-218.3	184.1
1.6	0.666	1585	94.75	-218.3	185.3
1.7	0.666	1585	88	-218.3	184.6
1.8	0.666	1585	73.25	-218.3	183.0
1.9	0.666	1585	62	-218.3	181.6
2	0.666	1585	55.5	-218.4	180.7
2	0.795	1160	46	-218.5	180.7
2.5	0.795	1160	86	-218.5	186.2
3	0.795	1160	111	-218.6	188.5
4	0.795	290	58.5	-218.7	183.0
5	0.795	290	90	-218.7	186.8
6	0.795	290	71	-218.7	184.7
7	0.795	290	39	-218.7	179.5
8	0.795	290	50	-218.7	181.7
9	0.795	290	56	-218.8	182.7
10	0.795	290	52	-218.8	182.1

Direttività orizzontale

Direttività verticale

Prova di pressione idrostatica:

Dopo essere stato sottoposto a test di pressione idrostatica a 1 MPa/1 ora, 1 MPa/0,25 ora, 1 MPa/1 ora e 0 MPa/0,25 ora, l'aspetto del trasduttore è rimasto intatto e normale e la resistenza di isolamento tra i nuclei del trasduttore era superiore a 200 MΩ.

Risultati della misurazione:

Tutti i trasduttori soddisfacevano le specifiche tecniche.
