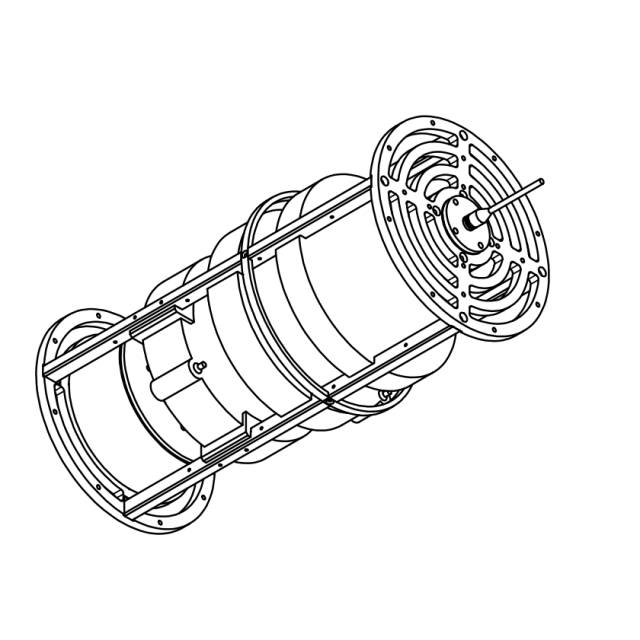

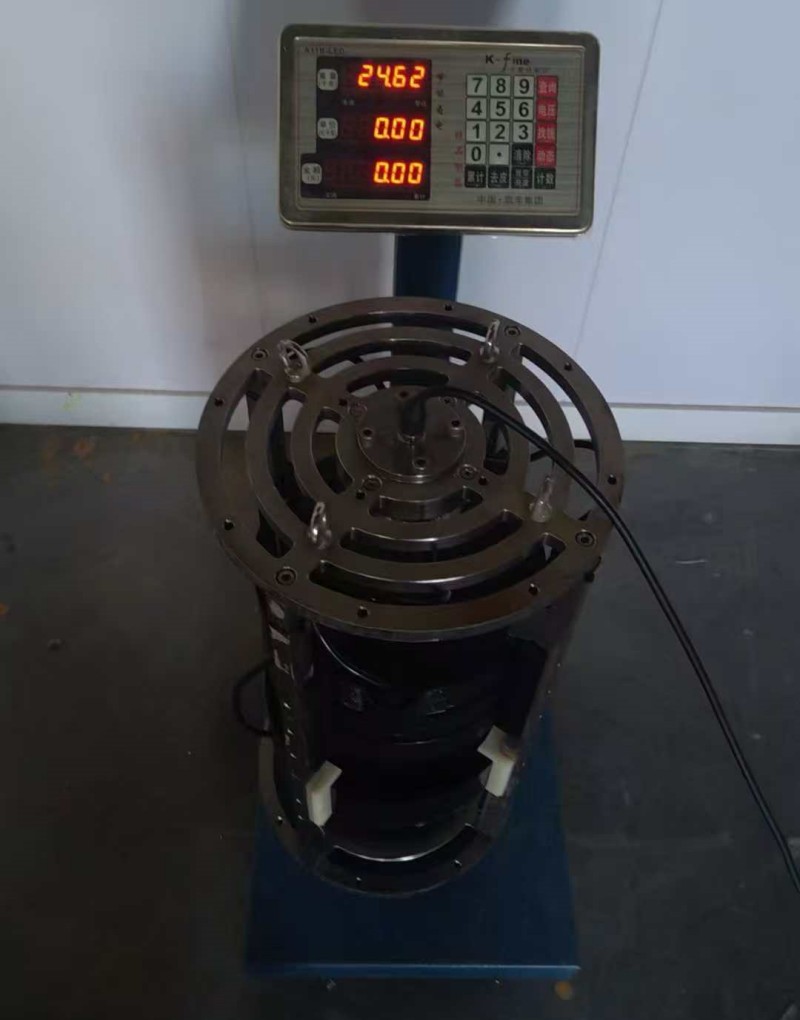

कम आवृत्ति 300Hz-10000Hz ध्वनिक ट्रांसड्यूसर हाइड्रोफोन अंडरवाटर प्रोजेक्टर



माप विवरण:

1.1. ऑपरेटिंग फ्रीक्वेंसी बैंड: 0.3kHz-10kHz;

1.2. ध्वनि स्रोत स्तर:

0.3kHz-1kHz: ≥160dB, अधिकतम 180dB से कम नहीं;

1kHz-1kHz: ≥170dB, अधिकतम 185dB से कम नहीं;

2kHz-10kHz: ≥180dB.

1.3. दिशा: क्षैतिज सर्वदिशात्मक, ऊर्ध्वाधर उद्घाटन कोण 85° से कम नहीं।

1.4. हाइड्रोस्टैटिक दबाव: 1 एमपीए।

2. माप डेटा

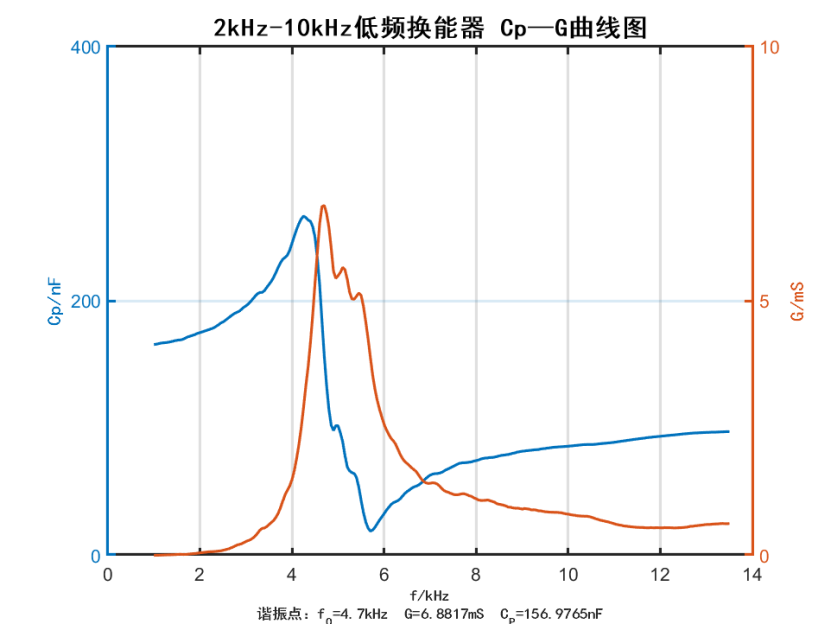

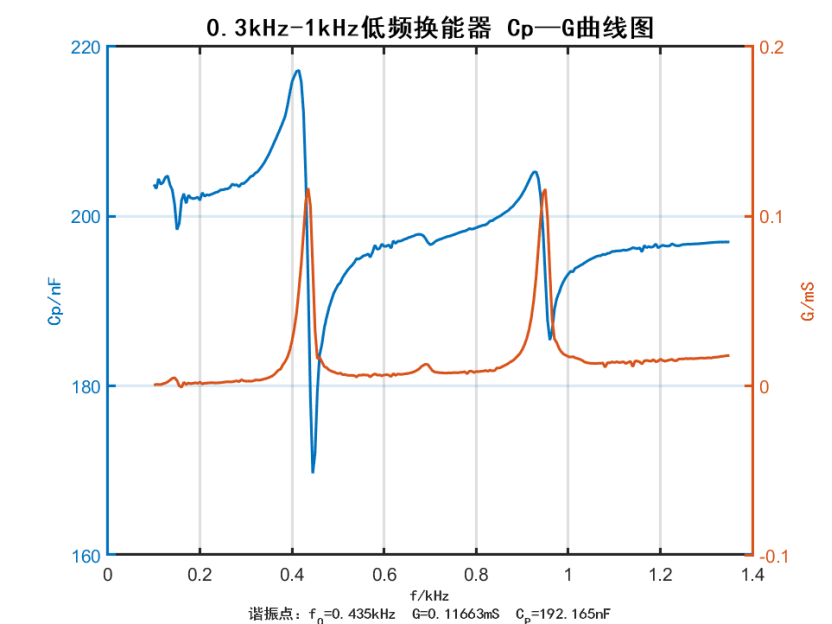

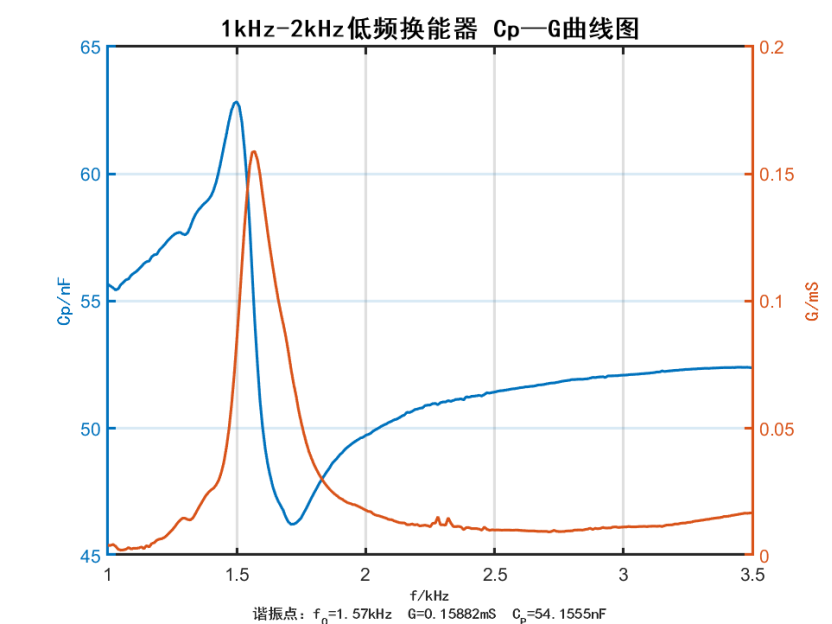

2.2.1. चालन और धारिता वक्र

ध्वनि स्रोत स्तर

एफ/केएचजेड	डी/एम	यू发/वीपीपी	यू收/एमवीपीपी	एम 0/डीबी	एसएल/डीबी
0.3	0.666	1645	8.875	-218.2	164.6
0.4	0.666	1645	36.25	-218.2	176.8
0.43	0.666	2138	56.875	-218.2	180.7
0.5	0.666	1645	26.875	-218.2	174.2
0.6	0.666	1645	18	-218.2	170.7
0.7	0.666	1645	15.375	-218.2	169.4
0.8	0.666	1645	14.5	-218.2	168.9
0.9	0.666	1645	27.125	-218.2	174.3
1	0.666	1645	18.375	-218.2	170.9
1.1	0.666	1585	21.5	-218.3	172.4
1.2	0.666	1585	31.375	-218.3	175.7
1.3	0.666	1585	48	-218.3	179.4
1.4	0.666	1585	65.375	-218.3	182.0
1.5	0.666	1585	83.25	-218.3	184.1
1.6	0.666	1585	94.75	-218.3	185.3
1.7	0.666	1585	88	-218.3	184.6
1.8	0.666	1585	73.25	-218.3	183.0
1.9	0.666	1585	62	-218.3	181.6
2	0.666	1585	55.5	-218.4	180.7
2	0.795	1160	46	-218.5	180.7
2.5	0.795	1160	86	-218.5	186.2
3	0.795	1160	111	-218.6	188.5
4	0.795	290	58.5	-218.7	183.0
5	0.795	290	90	-218.7	186.8
6	0.795	290	71	-218.7	184.7
7	0.795	290	39	-218.7	179.5
8	0.795	290	50	-218.7	181.7
9	0.795	290	56	-218.8	182.7
10	0.795	290	52	-218.8	182.1

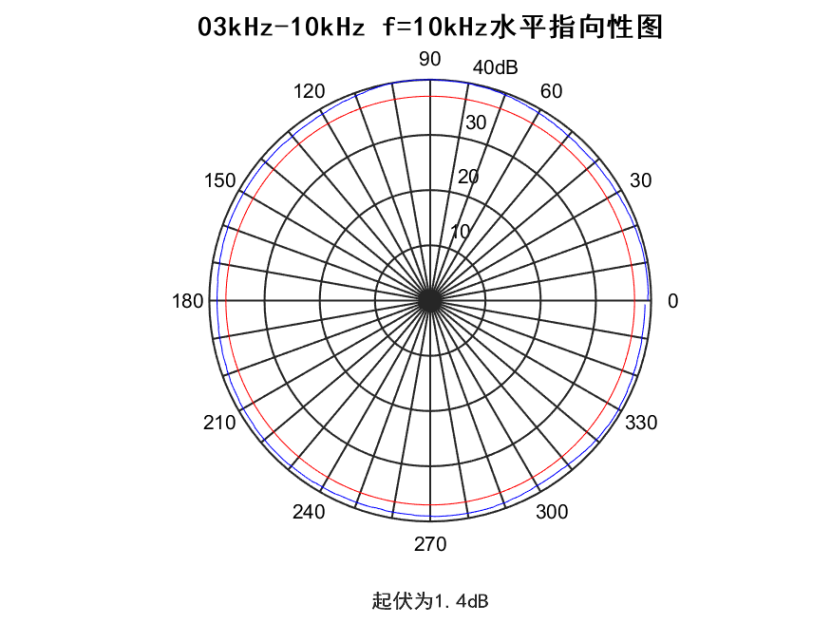

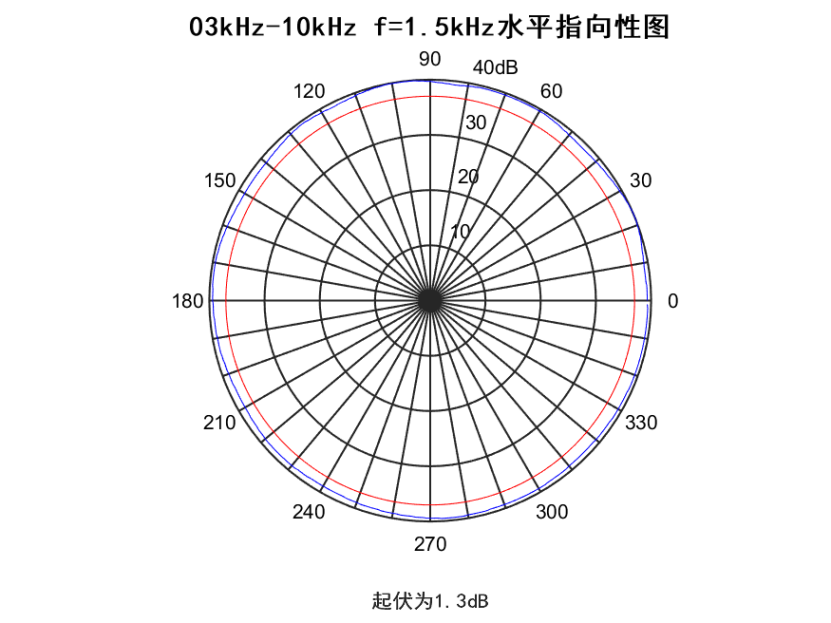

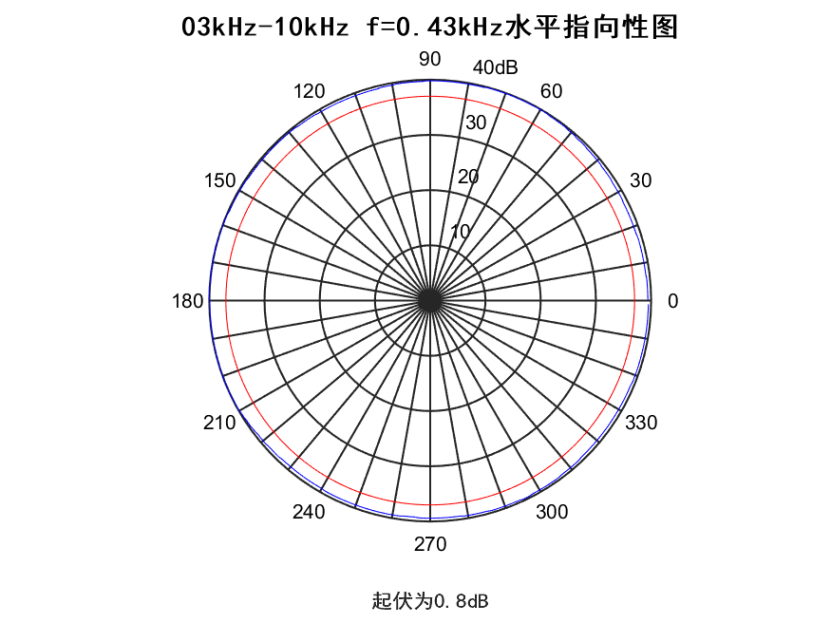

क्षैतिज दिशा

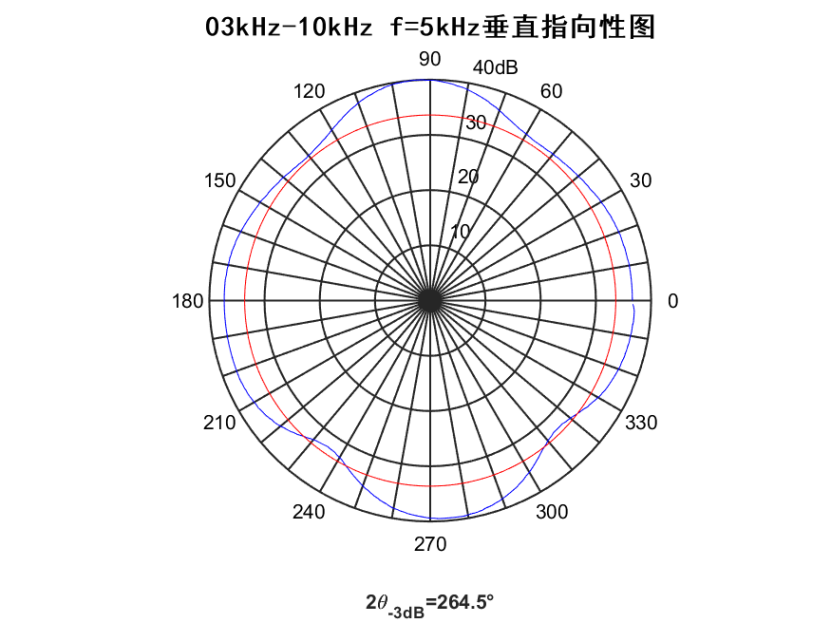

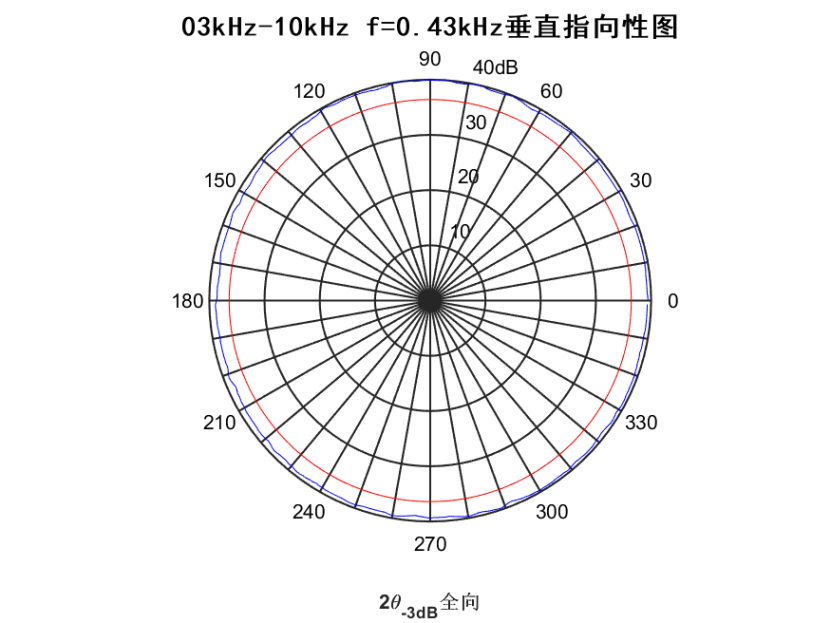

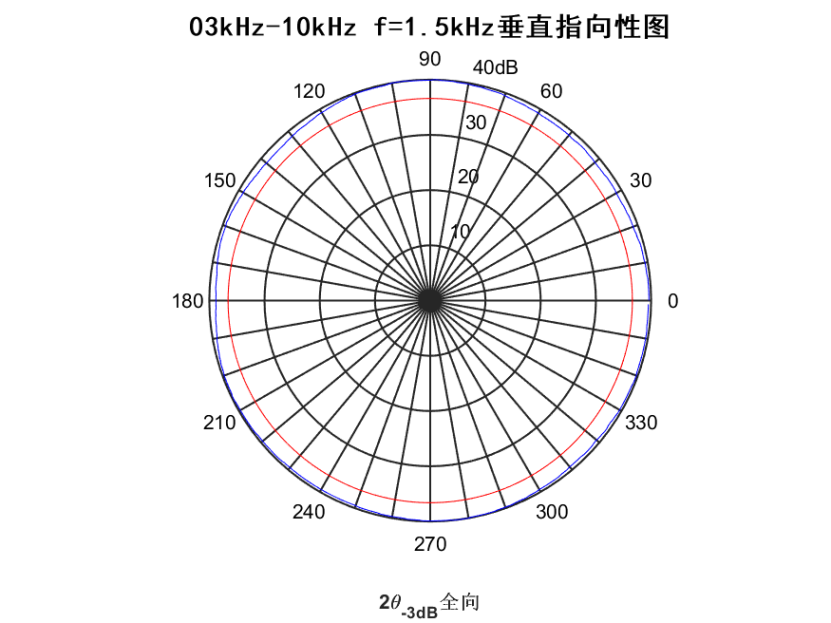

ऊर्ध्वाधर दिशा

हाइड्रोस्टैटिक दबाव परीक्षण:

1 एमपीए/1 घंटा, 1 एमपीए/0.25 घंटा, 1 एमपीए/1 घंटा और 0 एमपीए/0.25 घंटे पर हाइड्रोस्टैटिक दबाव परीक्षण से गुजरने के बाद, ट्रांसड्यूसर की उपस्थिति बरकरार और सामान्य रही, और ट्रांसड्यूसर कोर के बीच इन्सुलेशन प्रतिरोध 200 एमए से अधिक था।

माप परिणाम:

सभी ट्रांसड्यूसर तकनीकी विशिष्टताओं को पूरा करते थे।
