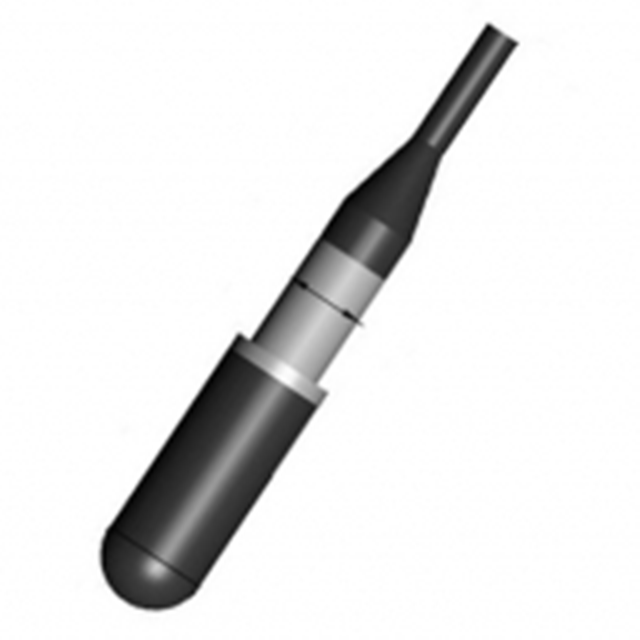

Tilpasset piezoelektrisk sylinderisk hydrofon for marin deteksjon

  Tilpasset piezoelektrisk sylinderisk hydrofon for marin deteksjon

1. Produktbeskrivelse

(1) God retningsevne. Den horisontale hydrofonen har ingen retningsvirkning, og det vertikale planet har retningsvirkning.

(2) Liten størrelse, bredt frekvensområde, kan brukes som standard hydrofon innenfor 100 kHz.

(3) Følsomhetsresponsen er flat, egnet for bredbåndsstøytesting.



2. Arbeidsegenskaper

(1) Driftsfrekvensområde: 20Hz ~ 200kHz

(2) Lineært frekvensområde: 1kHz ~ 100kHz

(3) Lavfrekvent mottaksfølsomhet: -217dB

(4) Horisontal retning: ±1,5dB (50kHz)

(5) Maksimal arbeidsdybde: 300 meter



3. Direktivitetsdiagram av typisk frekvens

4. følsomhetskurve for frifelts åpen kretsspenning



5. de ytre dimensjonene og definisjonen av kjernetråden på enden av kabelen

Definisjon av kjerneledningen i enden av kabelen: rødt ledningssignal +; svart  tråd-signal -; skjermet ledning jord ledning; standard lengde på kabelen er 15 meter.



6. Forholdsregler for bruk og oppbevaring:



1. Standard hydrofonen er en skjør gjenstand, håndter den med forsiktighet under transport og bruk, og vær oppmerksom på beskyttelse;

2. Standard hydrofonen bør oppbevares på et ventilert, tørt og kjølig sted for å unngå aldring av gummi;
