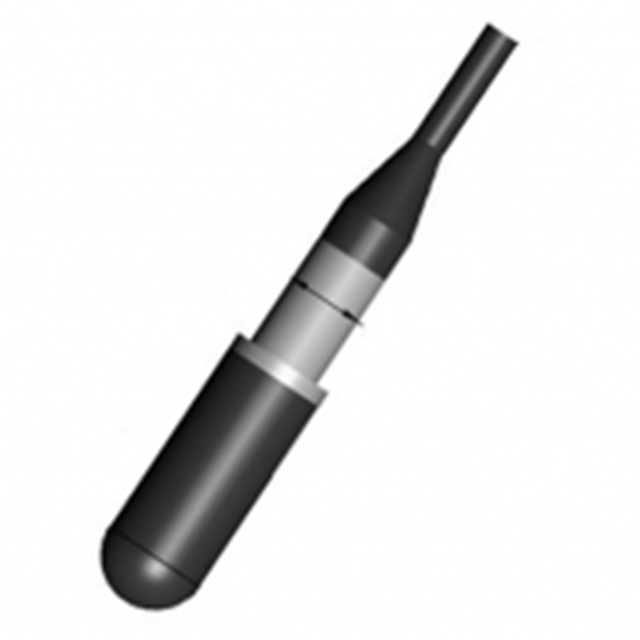

Anpassad piezoelektrisk cylinderisk hydrofon för marin detektion

  Anpassad piezoelektrisk cylinderisk hydrofon för marin detektion

1. Produktbeskrivning

(1) Bra riktning. Den horisontella hydrofonen har ingen riktning, och det vertikala planet har riktning.

(2) Liten storlek, brett frekvensområde, kan användas som standardhydrofon inom 100 kHz.

(3) Känslighetssvaret är platt, lämpligt för testning av bredbandsbrus.



2. Arbetsegenskaper

(1) Driftsfrekvensområde: 20Hz ~ 200kHz

(2) Linjärt frekvensområde: 1kHz ~ 100kHz

(3) Lågfrekvent mottagningskänslighet: -217dB

(4) Horisontell riktning: ±1,5dB (50kHz)

(5) Maximalt arbetsdjup: 300 meter

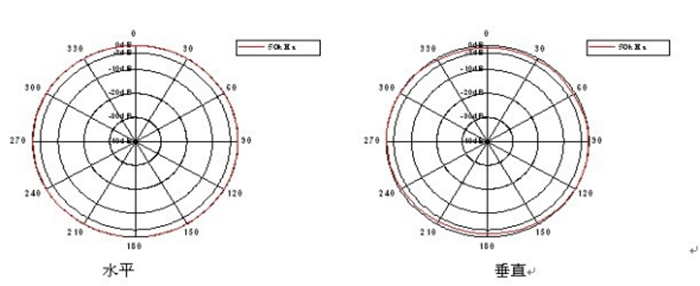

3. Riktningsdiagram för typisk frekvens

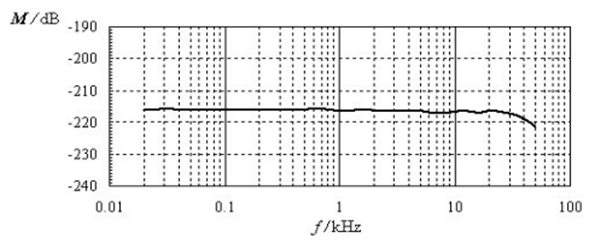

4. Känslighetskurva för fritt fälts öppen kretsspänning



5. de yttre måtten och definitionen av kärntråden i änden av kabeln

Definition av kärntråden i änden av kabeln: röd tråd-signal +; svart  tråd-signal -; skärmad tråd-jord tråd; standardlängden på kabeln är 15 meter.



6. Försiktighetsåtgärder för användning och förvaring:



1. Standardhydrofonen är ett ömtåligt föremål, hantera den med försiktighet under transport och användning, och var uppmärksam på skyddet;

2. Standardhydrofonen bör förvaras på en ventilerad, torr och sval plats för att undvika att gummi åldras;
