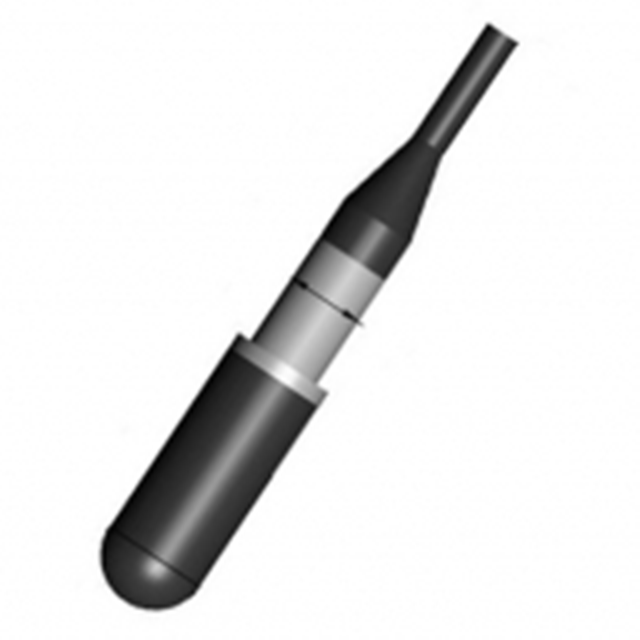

Prilagođeni piezoelektrični cilindrični hidrofon za pomorsku detekciju

  Prilagođeni piezoelektrični cilindrični hidrofon za pomorsku detekciju

1. Opis proizvoda

(1) Dobra usmjerenost. Horizontalni hidrofon nema usmjerenost, a vertikalna ravnina ima usmjerenost.

(2) Mala veličina, širok raspon frekvencija, može se koristiti kao standardni hidrofon unutar 100kHz.

(3) Odziv osjetljivosti je ravan, prikladan za ispitivanje širokopojasne buke.



2. Radne karakteristike

(1) Raspon radne frekvencije: 20Hz ~ 200kHz

(2) Linearni frekvencijski raspon: 1kHz ～ 100kHz

(3) Osjetljivost primanja niske frekvencije: -217dB

(4) Horizontalna usmjerenost: ±1,5dB (50kHz)

(5) Maksimalna radna dubina: 300 metara



3. Dijagram usmjerenosti tipične frekvencije

4. krivulja osjetljivosti napona otvorenog kruga slobodnog polja



5. vanjske dimenzije i definicija jezgre žice na kraju kabela

Definicija žice jezgre na kraju kabela: crvena žica-signal +; crna  žica-signal -; oklopljena žica-uzemljena žica; standardna duljina kabela je 15 metara.



6. Mjere opreza pri uporabi i čuvanju:



1. Standardni hidrofon je lomljiv predmet, pažljivo rukujte njime tijekom transporta i upotrebe i obratite pozornost na zaštitu;

2. Standardni hidrofon treba biti pohranjen na prozračenom, suhom i hladnom mjestu kako bi se izbjeglo starenje gume;
