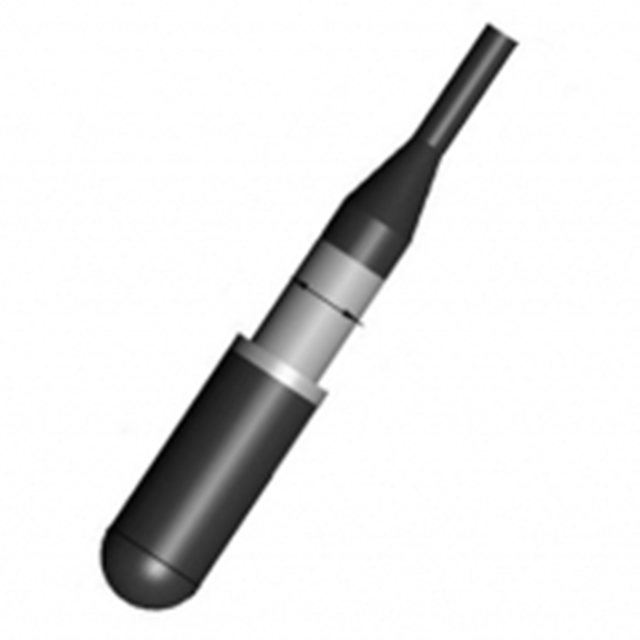

Aangepaste piëzo-elektrische cilinderhydrofoon voor maritieme detectie

  Aangepaste piëzo-elektrische cilinderhydrofoon voor maritieme detectie

1. Productbeschrijving

(1) Goede richtingsgevoeligheid. De horizontale hydrofoon heeft geen gerichtheid en het verticale vlak heeft wel gerichtheid.

(2) Klein formaat, breed frequentiebereik, kan worden gebruikt als standaard hydrofoon binnen 100 kHz.

(3) De gevoeligheidsrespons is vlak, geschikt voor breedbandruistests.



2. Werkeigenschappen

(1) Bedrijfsfrequentiebereik: 20 Hz ~ 200 kHz

(2) Lineair frequentiebereik: 1 kHz ~ 100 kHz

(3) Ontvangstgevoeligheid lage frequentie: -217dB

(4) Horizontale richtingsgevoeligheid: ±1,5 dB (50 kHz)

(5) Maximale werkdiepte: 300 meter



3. Directiviteitsdiagram van typische frequentie

4. gevoeligheidscurve van open-circuitspanning in het vrije veld



5.de externe afmetingen en de definitie van de kerndraad aan het uiteinde van de kabel

Definitie van de kerndraad aan het uiteinde van de kabel: rode draadsignaal +; zwart  draadsignaal -; afgeschermde draad-aardedraad; de standaardlengte van de kabel is 15 meter.



6. Voorzorgsmaatregelen voor gebruik en opslag:



1. De standaardhydrofoon is een breekbaar item, ga er tijdens transport en gebruik voorzichtig mee om en let op bescherming;

2. De standaardhydrofoon moet op een geventileerde, droge en koele plaats worden bewaard om veroudering van het rubber te voorkomen;
