1MHz dybdeekkoloddsvinger montert ultralydsvinger for ultralydstrømningsmåler

1MHz dybdeekkolodd svingermontering for ultralydstrømningsmåler



 1. Introduksjon



U undervanns ekkoloddsvinger  bruker ultralydbølger for å sende under vann, og reflekteres tilbake når de møter et målt objekt. Den kan oppdage avstanden mellom sensoren og det målte objektet og sender deretter til skip, bøyer, ubemannede undervannsfartøyer, etc. Som ekkolodd kan den også brukes til undervannsavstandsmåling.



Produktbeskyttelsesnivået når IP68-nivå, og det kan bløtlegges i lang tid under vann 100 meter uten skade. (Merk at kabeluttaksdelen av instrumentet må være pålitelig forseglet etter ledning for å unngå vann)



2. Tekniske parametere:

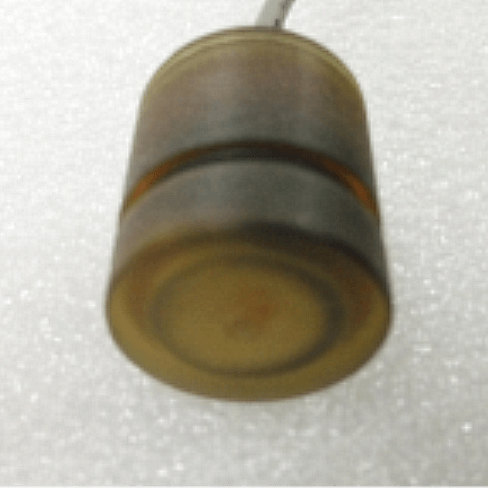

Varer	Tekniske parametere		Bilde
Navn	1MHz  undervanns ultralydsvinger
Modell	PH W-1M-01N
Hyppighet	1MHz ± 5 %
Deteksjonsavstand	0.05 ～ 3m
Minimum Parallell lmpedans	170Ω±20 ％
Kapasitans	1100pF±20 ％ @1KHz
Følsomhet	Emitterende spenning  Vp  24p ，distanse：0.3m，Ekkoamplitude：500mV
Drift Spenning	Topp Spenning ＜300VPP
Drift Temperatur	-40～ +80℃
Trykk	≤ 3 kilo eller 0,3 MP a
Vinkel	(Strålebredde ) Halveffekt strålebredde@-3dB:5°±1， Skarp vinkel: 11°±2
Husmateriale ​	komposittmateriale
Bruk	ultralydstrømningsmåler, ubåtavstandsmåler
Installasjon Dimensjon	Se produktstrukturtegningen
Beskyttelsesnivå	IP68
Vekt	13g±5 ％ (Lengde: 25 cm)
Kablingsinstruksjoner	integrert type：Rød+，Hvit-，Sort: skjermet ledning； （uten temperatursensor som standard）
Admittansekurve		Produktstrukturdiagram

3. Temperatursensor skjematisk diagram av transduser, testkretsskjema
