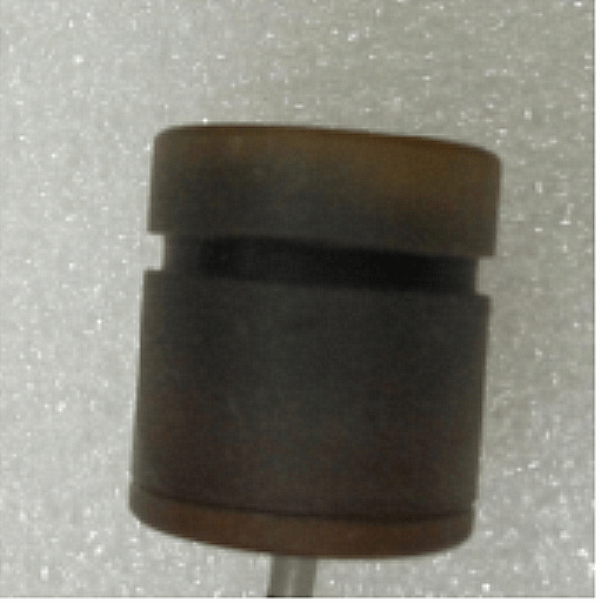

1MHz dieptemeter transducer montage ultrasone transducer voor ultrasone flowmeter

Deel met:

1MHz dieptemeter transducer montage ultrasone transducer voor ultrasone flowmeter

Toepassing: ultrasone flowmeter, onderzeese afstandsmeter

Beschikbaarheid:

Aantal:



Informeer Voeg toe aan winkelwagen

Model:
PHW-1M-01N
Merk:
Piezohanna's
Code:
PHW-1M-01N

Productbeschrijving

1MHz dieptemeter-transducermontage voor ultrasone flowmeter

1. Inleiding

De onderwatersirene- transducer maakt gebruik van ultrasone golven om onder water uit te zenden en wordt teruggekaatst wanneer ze het gemeten object tegenkomen. Het kan de afstand tussen de sensor en het gemeten object detecteren en vervolgens verzenden naar schepen, boeien, onbemande onderwatervoertuigen, enz. Als dieptemeter kan het ook worden gebruikt voor afstandsmeting onder water.

Het productbeschermingsniveau bereikt het IP68-niveau en kan zonder schade lange tijd onder water 100 meter worden geweekt. (Merk op dat het kabeluitlaatgedeelte van het instrument na de bedrading betrouwbaar moet worden afgedicht om water te voorkomen)

2.Technische parameters:

Artikelen	Technische parameters		Afbeelding

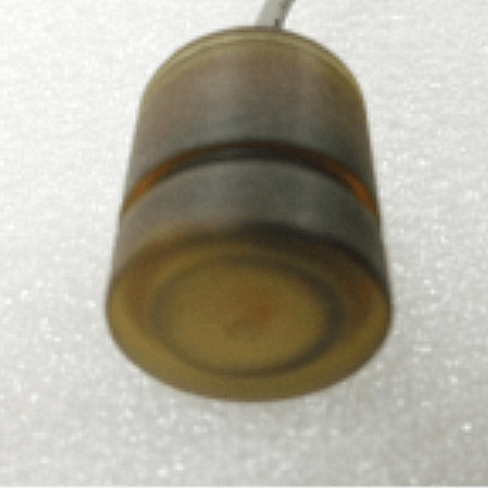

Naam	1 MHz ultrasone onderwatertransducer		$X_G7@{J(Z39)BH20CZIBBKO$
Model	PH W-1M-01N
Frequentie	1 MHz ± 5%
Detectie afstand	0.05 ~ 3M
Minimum Parallelle impedantie	170 Ω ± 20 %
Capaciteit	1100pF±20 % @1KHz
Gevoeligheid	Zendspanning : Vp 24p , afstand 0,3 m, echoamplitude: 500 mV
Operationeel Spanning	Piek Spanning <300VPP
Operationeel Temperatuur	-40~ +80℃
Druk	≤ 3 kilo of 0,3 MP
Hoek	(Straalbreedte ) Straalbreedte op half vermogen @-3dB: 5° ± 1, Scherpe hoek: 11°±2
Behuizingsmateriaal	composiet materiaal
Gebruik	ultrasone flowmeter, onderzeese afstandsmeter
Installatie Dimensie	Zie de productstructuurtekening
Beschermingsniveau	IP68
Gewicht	13g ± 5 % (Lengte: 25 cm)
Bedradingsinstructies	geïntegreerd type: Rood+, Wit-, Zwart: afgeschermde draad; (standaard zonder temperatuursensor)

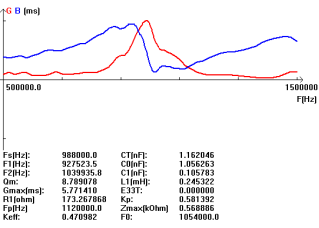

Toegangscurve		Productstructuurdiagram
$I9G(`2T8A5{``V{JFC)`_)8$

3. Schematisch diagram van de temperatuursensor van de transducer, schematisch diagram van het testcircuit
