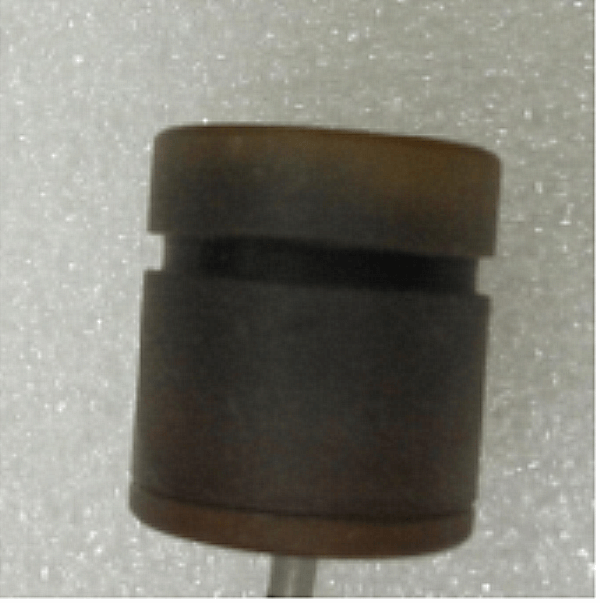

Przetwornik ultradźwiękowy do montażu przetwornika głębokości 1 MHz do przepływomierza ultradźwiękowego

Udostępnij:

Przetwornik ultradźwiękowy do montażu przetwornika głębokości 1 MHz do przepływomierza ultradźwiękowego

Zastosowanie:przepływomierz ultradźwiękowy, dalmierz podwodny

Dostępność:

Ilość:



Pytać się Dodaj do koszyka

Model:
PHW-1M-01N
Marka:
Piezohanny
Kod:
PHW-1M-01N

Opis produktu

Mocowanie przetwornika sondy głębokościowej 1 MHz do przepływomierza ultradźwiękowego

1. Wprowadzenie

wykorzystuje sondy podwodnej Przetwornik fale ultradźwiękowe do transmisji pod wodą i jest odbijany, gdy napotkają mierzony obiekt. Może wykryć odległość między czujnikiem a mierzonym obiektem, a następnie przesłać sygnał do statków, boi, podwodnych bezzałogowych statków powietrznych itp. Jako echosonda może być również używana do pomiaru odległości pod wodą.

Stopień ochrony produktu osiąga poziom IP68 i można go zanurzyć przez długi czas pod wodą na głębokość 100 metrów bez uszkodzeń. (Należy pamiętać, że część wylotowa kabla instrumentu musi być niezawodnie uszczelniona po okablowaniu, aby uniknąć zalania)

2. Parametry techniczne:

Rzeczy	Parametry techniczne		Obraz
Nazwa	1 MHz Podwodny przetwornik ultradźwiękowy		$X_G7@{J(Z39)BH20CZIBBKO$
Model	PH W-1M-01N
Częstotliwość	1 MHz ± 5%
Odległość wykrywania	0.05 ～ 3M
Minimum Równoległa impedancja	170 Ω±20 ％
Pojemność	1100pF±20 ％ @1KHz
Wrażliwość	Emitowane napięcie mV 24Vp p, odległość: 0,3 m, amplituda echa: 500
Operacyjny Woltaż	Szczyt Napięcie <300 VPP
Operacyjny Temperatura	-40～ +80℃
Ciśnienie	≤ 3 kilogramy lub 0,3 MP
Kąt	(Szerokość wiązki ) Szerokość wiązki o połowie mocy przy -3dB:5°±1, Ostry kąt: 11°±2
obudowy Materiał	materiał kompozytowy
Stosowanie	przepływomierz ultradźwiękowy, dalmierz podwodny
Instalacja Wymiar	Zobacz rysunek struktury produktu
Poziom ochrony	IP68
Waga	13g±5 ％ (Długość: 25 cm)
Instrukcje okablowania	zintegrowany typ: czerwony +, biały, czarny: drut ekranowany; (domyślnie bez czujnika temperatury)
Krzywa wstępu		Schemat struktury produktu
$I9G(`2T8A5{``V{JFC)`_)8$

3. Schemat ideowy czujnika temperatury przetwornika, schemat obwodu testowego
