odbiornik matrycowy przetwornika ultradźwiękowego

Wyświetlenia: 14     Autor: Edytor witryny Czas publikacji: 2018-10-01 Pochodzenie: Strona

Pytać się

przycisk udostępniania na Facebooku
przycisk udostępniania na Twitterze
przycisk udostępniania linii
przycisk udostępniania wechata
przycisk udostępniania na LinkedIn
przycisk udostępniania na Pintereście
przycisk udostępniania WhatsApp
udostępnij ten przycisk udostępniania

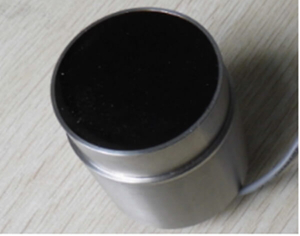

Głównie przedstawiając tryb połączenia Port wyjściowy układu przetworników ultradźwiękowych (odbiornika pomocniczego). W następnym rozdziale omówiono problem konstrukcyjny obwodu odbiorczego i nadawczego dyskowego przetwornika piezoelektrycznego (przetwornika głównego). Układ odbiorników wspomaganych obwodowo składa się z 16 przetworników, każdy z dwoma zewnętrznymi przewodami pełniącymi funkcję sygnału i masy. Sygnały echa w zasięgu działają na pomocniczy układ odbiorników, a sumator ma sygnał wyjściowy. Aby zwiększyć stosunek sygnału do szumu odbiornika pomocniczego, do wyjścia drugiego stopnia można podłączyć filtr środkowoprzepustowy o częstotliwości środkowej 27,5 kHz i współczynniku jakości 5 kHz. Następnie jest on dodawany do sygnału wyjściowego filtra środkowoprzepustowego w przetworniku głównego obwodu odbiorczego. W ten sposób połączone ultradźwiękowy czujnik głębokości może odbierać sygnał echa o wartości 22-29. 5 kHz, co poszerza szerokość pasma przetwornika ultradźwiękowego wykorzystującego powietrze.


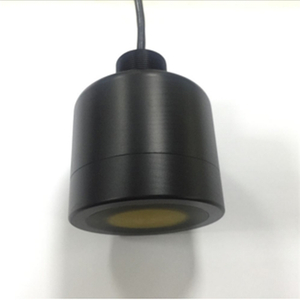

Zakres prędkości zakłada, że ​​docelowa powierzchnia odbicia jest skierowana w stronę ultradźwiękowy przetwornik głębokości , wówczas przesunięcie częstotliwości Dopplera f reprezentuje odpowiednio częstotliwość sygnału echa i transmitowanego sygnału; v oznacza względną prędkość pomiędzy sondą ultradźwiękową; c reprezentuje falę ultradźwiękową w prędkości propagacji powietrza w ośrodku. Gdy cel jest daleko od sondy ultradźwiękowej (odległość wzrasta), }d jest wartością ujemną; w przeciwnym razie cel znajduje się blisko sondy (odległość zmniejsza się), a fd jest wartością dodatnią. Gdy cel znajduje się blisko sondy, połączona sonda ultradźwiękowa może zmierzyć maksymalną prędkość poruszającego się celu. Można zauważyć, że kombinowany przetwornik może być stosowany do pomiaru prędkości ruchomego celu w zakresie 50 -156 km/h. Tutaj dolna częstotliwość robocza jest ustawiona na 23,5 kHz, co jest korzystne dla rozszerzenia zakresu i zakresu prędkości przetwornika ultradźwiękowego, ale ma niewielki wpływ na efekt dopasowania impedancji.


W celu opracowania przetworników ultradźwiękowych o dużej odległości, dobrej kierunkowości i szerokim paśmie ultradźwiękowego przetwornika głębokości, w tym artykule zbadano metody projektowania i wytwarzania piezoelektrycznych przetworników dyskowych i przetworników kombinowanych w oparciu o tryb koordynacji grubości promieniowej. Treść obejmuje następujące aspekty: 1. Zgodnie z częstotliwością roboczą i wskaźnikiem kierunkowości przetwornika, projektuje się piezoelektryczny przetwornik dyskowy. 2 Zastosowanie technologii dopasowywania impedancji akustycznej i elektromechanicznego dopasowywania impedancji ma na celu zwiększenie odległości roboczej przetwornika ultradźwiękowego; wykorzystując pole akustyczne strefy Fresnela, zaprojektowano unikalny przetwornik akustyczny, który skutecznie usprawnia działanie przetwornika ultradźwiękowego. Odporność na zakłócenia wielościeżkowe. Podano elektromechaniczny obwód zastępczy, model napięcia i charakterystykę odpowiedzi częstotliwościowej trybu wibracji sprzężenia promieniowego/grubościowego wibratora piezoelektrycznego, a także jakościowo przeanalizowano i wyjaśniono niektóre zjawiska eksperymentalne piezoelektrycznego przetwornika tarczowego. Aby rozwiązać problem szybkiego wykrywania ruchomych celów, zastosowano nową połączoną konstrukcję przetwornika piezoelektrycznego z piezoelektrycznym przetwornikiem dyskowym jako przetwornikiem głównym i podwodny układ przetworników akustycznych . Jako odbiornik pomocniczy zaproponowano

Zakres częstotliwości roboczej przetwornik piezoelektryczny ma częstotliwość od 22 kHz do 25,5 kHz. Gdy częstotliwość robocza wynosi 24,5 kHz, impedancja rezonansowa netto wynosi około 47552; w pobliżu tej częstotliwości szerokość wiązki przetwornika wynosi -3 dB, około 10 dB. Po równoległym dopasowaniu impedancji przetwornika impedancja przy częstotliwości rezonansowej 23,5 kHz wynosi około 26452. Pod wzbudzeniem sygnału impulsowego wysokiego napięcia przetwornik ultradźwiękowy nie wytwarza zjawiska pogłosu. Przetworniki kombinowane nie tylko mają charakterystykę działania przetworników dyskowych piezoelektrycznych, ale także mają wyższą czułość i większy zakres pomiaru prędkości.
