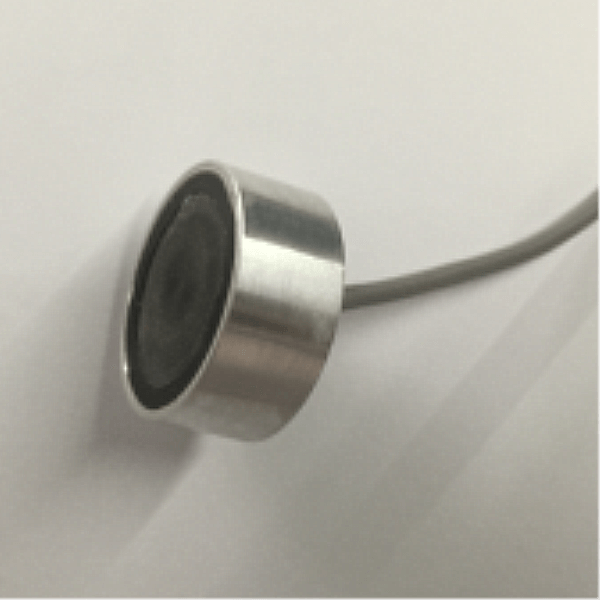

180KHz Duralumin-hus ultralydsvinger for Utrasonic gassstrømmåler

180KHz Duralumin-hus ultralydsvinger for Utrasonic gassstrømmåler

Tekniske parametere:

Varer	Tekniske parametere		Bilde
Navn	180KHz ultralydsvinger
Modell	PHA-180-02CA
Hyppighet	180KHz ± 5 %
Deteksjonsavstand	0.10～ 1,5m
Minimum parallell lmpedans	350Ω± 20％
Kapasitans	680pF ± 20％ @1KHz
Følsomhet	Drivspenning uten last Avstand :300Vpp ，: 0,3m， Ekkoamplitude: 15mV
Drift Spenning	Topp Spenning ＜ 1000 Vpp
Drift Temperatur	-40～ +80 ℃
Trykk	≤16Kilo eller  1,6 MPa
Vinkel	(Strålebredde ) Halveffekt strålebredde @-3dB:7 °± 10 %， Skarp vinkel: :16,6 °± 10 %
Husmateriale	duralumin
bruk	ultrasonisk gassstrømningsmåler
Beskyttelsesnivå	IP68
Vekt	25 g ± 5％（ lengde ： ： 25 cm ）
Kablingsinstruksjoner	grensesnitt: rød: svinger +, hvit: svinger -, svart: skjermet ledning, (temperatursensor er valgfritt)
Admittansekurve		Produktstrukturdiagram

Blokkdiagram av ultrasonisk avstandstransduser:

Skjematisk diagram av temperatursensor  (modell: MF58_502F3470) :


Integrert type Kabelinstruksjon:

1. Kablingsinstruksjon for transduser: grensesnitt (3pinners, 2,54 mm terminal)
Rød: transduser +
Hvit: transduser -
Sort: skjerming


2. Kabelinstruksjon for temperatursensor: grensesnitt (3pin, 2,0 mm terminal)

Rød og svart er temperatursensorledninger

Delt type: standard 10m kabel, med hver ekstra 50m kabel, er signaldempingen 6dB

Tre-kjerners ledningsinstruksjoner:

    Rød: Svinger +
     Blå: temperatursensor +
     Sort: Offentlig-

 Fire-kjerners ledningsinstruksjoner:

Rød: Svinger +
Gul: Svinger-
Blå, svart: temperatursensor

Hva går inn i produksjonen av en svinger?

Hovedkomponenten i en dybdetransduser er det piezokeramiske elementet. Det er den delen som konverterer elektriske pulser til lydbølger, og når ekkoene kommer tilbake, konverterer det piezokeramiske elementet lydbølgene tilbake til elektrisk energi. Piezkeramiske elementer er oftest i en skiveform, men de kan også være i form av en stang eller en ring. En transduser kan inneholde ett element eller en rekke elementer koblet sammen kalt en matrise. En svinger består av seks separate komponenter:
