PHA-180-02CA
Piezohannas
PHA-180-02CA

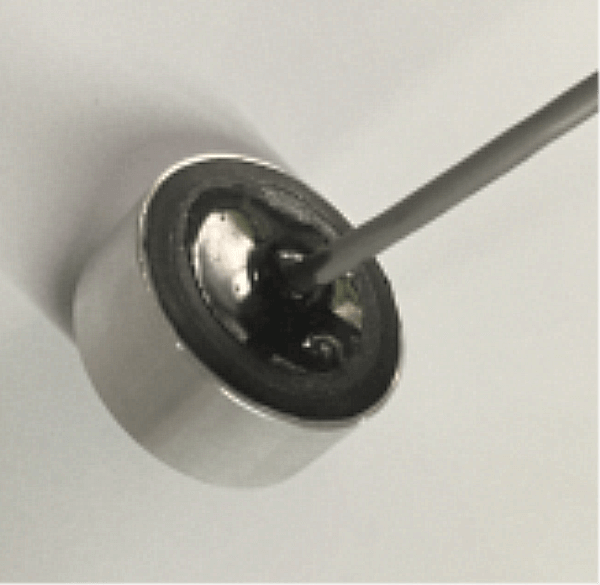

Trasduttore ultrasonico con alloggiamento in duralluminio da 180 KHz per flussometro di gas ultrasonico
Parametri tecnici:
Elementi |
Parametri tecnici |
Immagine |
|
Nome |
Trasduttore ultrasonico 180KHz |
|
|
Modello |
PHA-180-02CA |
||
Frequenza |
180KHz ± 5% |
||
Distanza di rilevamento |
0.10~ 1,5 m |
||
Impedenza parallela minima |
350Ω± 20％ |
||
680pF ± 20％ @1KHz |
|||
Sensibilità |
senza carico guida Voltaggio di Distanza : 300 Vpp ，: 0,3 m， Ampiezza dell'eco: 15 mV |
||
-40～ +80 ℃ |
|||
≤16Chili o 1,6 MPa |
|||
(Larghezza del fascio ) Larghezza del fascio a metà potenza @-3dB: 7 °± 10%， Angolo acuto:: 16,6 °± 10% |
|||
Materiale dell'alloggiamento |
duralluminio |
||
utilizzo |
misuratore di portata del gas ad ultrasuoni
|
||
Livello di protezione |
IP68 |
||
Peso |
25 g ± 5％（ lunghezza :: 25 cm ） |
||
Istruzioni di cablaggio |
interfaccia: rosso: trasduttore +, bianco: trasduttore -, nero: cavo schermato, (il sensore di temperatura è opzionale) |
||
Curva di ammettenza |
Diagramma della struttura del prodotto |
||
|
|
||
Schema a blocchi del trasduttore di distanza ad ultrasuoni:
Diagramma schematico del sensore di temperatura (modello: MF58_502F3470) :
tipo integrato Istruzioni per il cavo:
1. Istruzioni di cablaggio del trasduttore: interfaccia (3 pin, terminale da 2,54 mm)
Rosso: trasduttore +
Bianco: trasduttore -
Nero: schermatura
2. Istruzioni del cavo del sensore di temperatura: interfaccia (3 pin, terminale da 2,0 mm)
Rosso e nero sono i cavi del sensore di temperatura
Tipo split: cavo standard da 10 m, con ogni 50 m aggiuntivi di cavo, l'attenuazione del segnale è di 6 dB
Istruzioni di cablaggio a tre conduttori:
Rosso: Trasduttore +
Blu: sensore di temperatura +
Nero: Pubblico
- Istruzioni di cablaggio a quattro conduttori:
Rosso: Trasduttore +
Giallo: Trasduttore -
Blu, nero: sensore di temperatura
Cosa c'entra nella realizzazione di un trasduttore?
Il componente principale di un trasduttore di profondità è l'elemento piezoceramico. È la parte che converte gli impulsi elettrici in onde sonore e, quando gli echi ritornano, l'elemento piezoceramico riconverte le onde sonore in energia elettrica. Gli elementi piezoceramici hanno spesso la forma di un disco, ma possono anche avere la forma di una barra o di un anello. Un trasduttore può contenere un elemento o una serie di elementi collegati insieme chiamati array. Un trasduttore è costituito da sei componenti separati:
