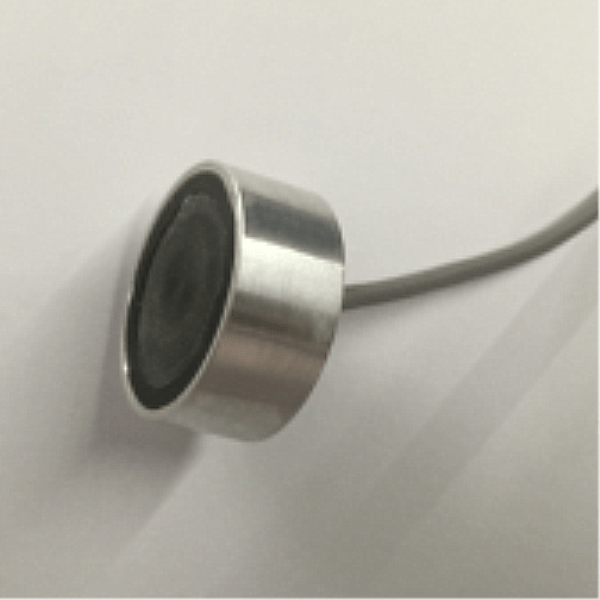

180 كيلو هرتز دورالومين الإسكان محول بالموجات فوق الصوتية لمقياس الغاز بالموجات فوق الصوتية

180 كيلو هرتز دورالومين الإسكان محول بالموجات فوق الصوتية لمقياس الغاز بالموجات فوق الصوتية

المعلمات التقنية:

أغراض	المعلمات التقنية		صورة
اسم	محول بالموجات فوق الصوتية 180 كيلو هرتز
نموذج	فا-180-02CA
تكرار	180 كيلو هرتز ± 5%
مسافة الكشف	0.10～ 1.5 م
الحد الأدنى من المعاوقة الموازية	350Ω± 20％
السعة	680pF ± 20％ عند 1 كيلو هرتز
حساسية	لا يوجد حمل، القيادة جهد المسافة : 300 فولت لكل ثانية، ，: 0.3 متر， سعة الصدى: 15 مللي فولت
التشغيل الجهد االكهربى	قمة الجهد ＜ 1000 فولت لكل ثانية
التشغيل درجة حرارة	-40～ +80 درجة مئوية
ضغط	≥16كيلو أو  1.6 ميجا باسكال
زاوية	(عرض الشعاع ) عرض شعاع نصف الطاقة @-3dB:7 °± 10%， زاوية حادة: :16.6 درجة ± 10%
مواد الإسكان	دورالومين
الاستخدام	مقياس تدفق الغاز بالموجات فوق الصوتية
مستوى الحماية	IP68
وزن	25 جرام ± 5％( الطول :: 25 سم )
تعليمات الأسلاك	الواجهة: أحمر: محول +، أبيض: محول -، أسود: سلك محمي، (مستشعر درجة الحرارة اختياري)

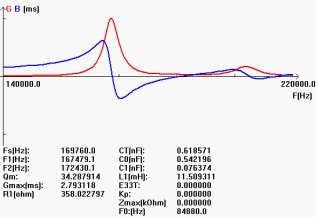

منحنى القبول		مخطط هيكل المنتج

مخطط كتلة لمحول المسافة بالموجات فوق الصوتية:

رسم تخطيطي لمستشعر درجة الحرارة  (الطراز: MF58_502F3470) :


تعليمات الكابل من النوع المتكامل:

1. تعليمات الأسلاك لمحول الطاقة: واجهة (3pin، طرف 2.54 مم)
أحمر: محول +
أبيض: محول -
أسود: حماية


2. تعليمات كابل مستشعر درجة الحرارة: واجهة (3pin، طرف 2.0 مم)

الأحمر والأسود هما أسلاك مستشعر درجة الحرارة

نوع الانقسام: كابل قياسي 10 متر، مع كل 50 متر إضافي من الكابل، توهين الإشارة هو 6 ديسيبل

تعليمات الأسلاك ثلاثية النواة:

    أحمر: محول الطاقة +
     أزرق: مستشعر درجة الحرارة +
     أسود: تعليمات عامة

 - تعليمات الأسلاك رباعية النواة:

أحمر: محول طاقة +
أصفر: محول طاقة -
أزرق، أسود: مستشعر درجة الحرارة

ما الذي يدخل في صنع محول الطاقة؟

المكون الرئيسي لمحول العمق هو العنصر الخزفي. وهو الجزء الذي يحول النبضات الكهربائية إلى موجات صوتية، وعندما يعود الصدى، يقوم عنصر البيزوسيراميك بتحويل الموجات الصوتية مرة أخرى إلى طاقة كهربائية. غالبًا ما تكون العناصر الخزفية الخزفية على شكل قرص، ولكنها قد تكون أيضًا على شكل شريط أو حلقة. قد يحتوي محول الطاقة على عنصر واحد أو سلسلة من العناصر المرتبطة معًا تسمى المصفوفة. يتكون محول الطاقة من ستة مكونات منفصلة:
