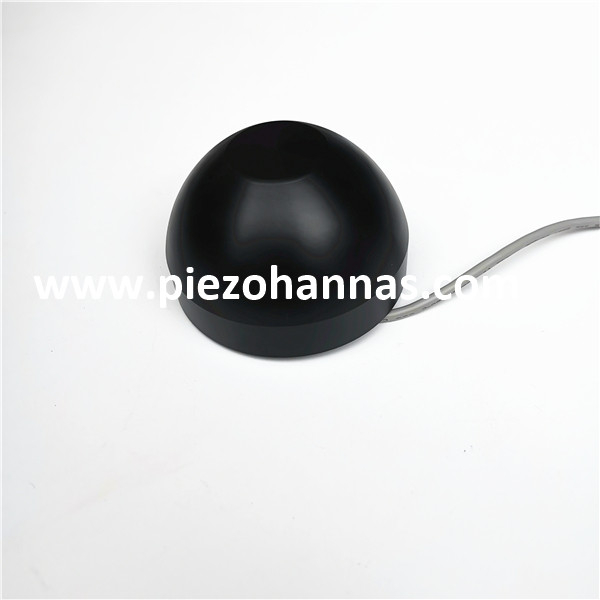

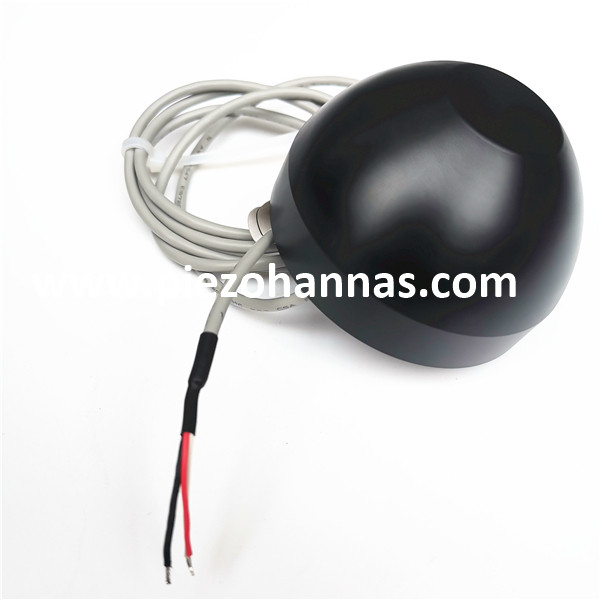

Transduser Pencari Ikan Ultrasonik 110KHz untuk Pencari Ikan Ultrasonik

     Transduser Pencari Ikan Ultrasonik 110KHz untuk Pencari Ikan Ultrasonik

Parameter teknis:

Barang	Parameter Teknis		Gambar
Nama	Transduser pencari ikan 110KHz
Model	PHW-110-50A
Frekuensi	110KHz±5%
Jarak Deteksi	0.3～ 100m
Impedansi Paralel Minimum	470Ω±20 ％
Kapasitansi	1700pF±20 ％ @1KHz
Kepekaan	Tegangan mengemudi tanpa beban ： 300Vpp 、 Jarak ： 0,65m、 Amplitudo Gema ： 800 mV
Beroperasi Voltase	Puncak Tegangan ＜ 750Vpp
Beroperasi Suhu	-40～ +80℃
Tekanan	≤10Kilo atau 1MPa
Sudut	(Lebar Sinar ) Lebar Sinar Setengah Daya @-3dB:40°±10%, Sudut Tajam: 107°±10%
Bahan Perumahan	POM
Penggunaan	transduser pencari ikan bawah air
Instalasi Dimensi	Memeriksa diagram struktur produk di bawah ini
Tingkat Perlindungan	IP68
Berat	32g±5 ％( panjang：10cm ）

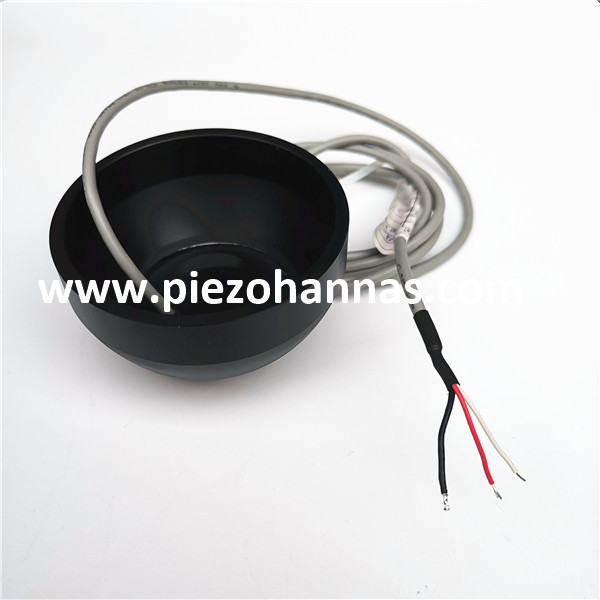

instruksi pengkabelan	Merah: transduser + ，Putih: transduser -, Hitam: kawat terlindung , (  sensor suhu  opsional)
Kurva Penerimaan		Diagram Struktur Produk

Diagram blok transduser ultrasonik :

Diagram Skema Sensor Suhu  (model: MF58_502F3470) :


Instruksi kabel tipe terintegrasi:

1. Instruksi pengkabelan transduser: antarmuka (3pin, terminal 2.54mm)
Merah: transduser +
Putih: transduser -
Hitam: pelindung


2. Instruksi Kabel Sensor Suhu: antarmuka (3pin, terminal 2.0mm)

Merah dan hitam adalah kabel sensor suhu

Tipe terpisah: kabel standar 10m, dengan setiap tambahan kabel 50m, redaman sinyal adalah 6dB

Instruksi kabel tiga inti:

    Merah: Transduser +
     Biru: sensor suhu +
     Hitam: Publik-

 Instruksi kabel empat inti:

Merah: Transduser +
Kuning: Transduser-
Biru, hitam: sensor suhu

Sensor Sonar Ultrasonik Pencari Ikan

Pencari ikan terdiri dari dua bagian: unit utama (dengan layar) dan transduser. Unit utama harus ditempatkan di tempat yang mudah diakses di kabin atau ruang kemudi, dll. Transduser harus dipasang di bagian bawah kapal baik melalui pemasangan lambung atau dalam lambung. Harap diingat bahwa kinerja pencari ikan sangat bergantung pada apakah transduser dipasang dengan benar di dasar kapal. Transduser yang tidak dipasang dengan benar dapat mengakibatkan kegagalan dalam menangkap gelombang pantulan atau cacat serius lainnya. Untuk menghindari masalah ini, Anda harus berkonsultasi dengan dealer teknis tentang cara memasang transduser dengan benar sebelum pemasangan sebenarnya.
