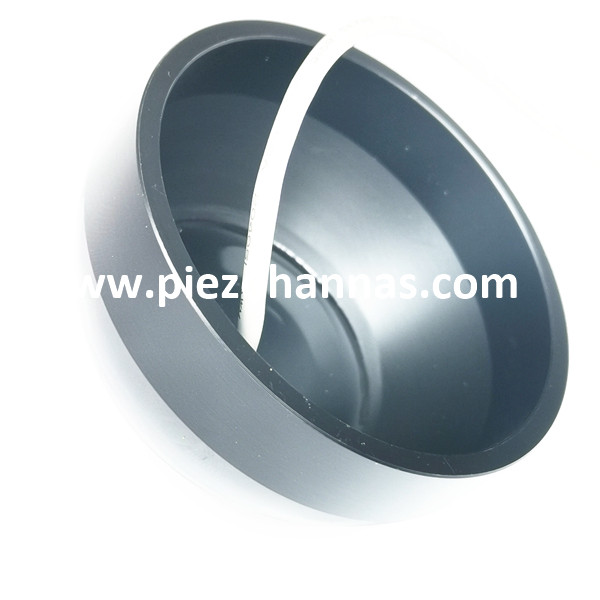

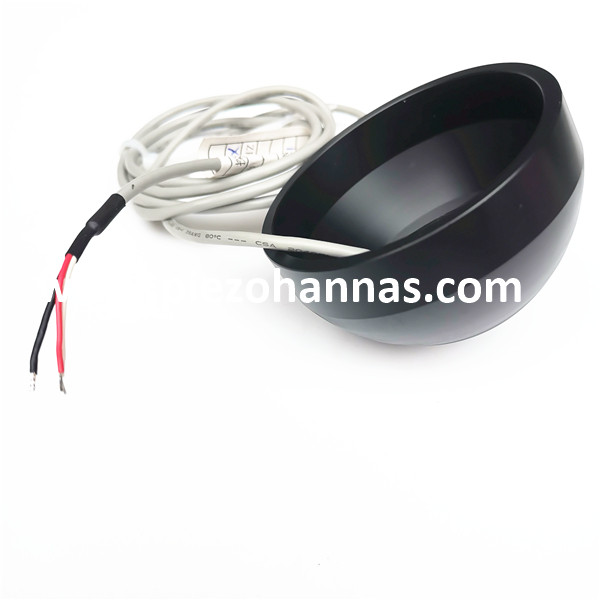

Trasduttore ecoscandaglio per pesci ad ultrasuoni da 110 KHz per ecoscandaglio ad ultrasuoni

     Trasduttore ecoscandaglio per pesci ad ultrasuoni da 110 KHz per ecoscandaglio ad ultrasuoni

Parametri tecnici:

Schema a blocchi del trasduttore ultrasonico:

Diagramma schematico del sensore di temperatura  (modello: MF58_502F3470) :


tipo integrato Istruzioni per il cavo:

1. Istruzioni di cablaggio del trasduttore: interfaccia (3 pin, terminale da 2,54 mm)
Rosso: trasduttore +
Bianco: trasduttore -
Nero: schermatura


2. Istruzioni del cavo del sensore di temperatura: interfaccia (3 pin, terminale da 2,0 mm)

Rosso e nero sono i cavi del sensore di temperatura

Tipo split: cavo standard da 10 m, con ogni 50 m aggiuntivi di cavo, l'attenuazione del segnale è di 6 dB

Istruzioni di cablaggio a tre conduttori:

    Rosso: Trasduttore +
     Blu: sensore di temperatura +
     Nero: Pubblico

 - Istruzioni di cablaggio a quattro conduttori:

Rosso: Trasduttore +
Giallo: Trasduttore -
Blu, nero: sensore di temperatura

Sensore sonar ad ultrasuoni per ecoscandaglio

Un ecoscandaglio è composto da due parti: unità principale (con uno schermo) e trasduttore. L'unità principale deve essere posizionata in un punto in cui sia facilmente accessibile dalla cabina o dalla timoneria, ecc. Il trasduttore deve essere montato sul fondo dell'imbarcazione tramite installazione sullo scafo o all'interno dello scafo. Tieni presente che le prestazioni di un fishfinder dipendono in gran parte dal fatto che il trasduttore sia montato correttamente sul fondo dell'imbarcazione. Un trasduttore montato in modo non corretto può causare la mancata cattura delle onde riflesse o altri gravi difetti. Per evitare questi problemi, è necessario consultare un rivenditore tecnico su come installare correttamente il trasduttore prima dell'installazione vera e propria.
