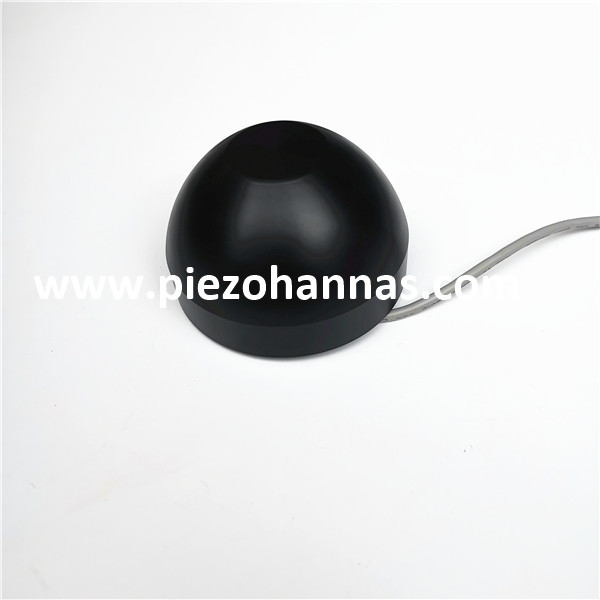

Ультразвуковий ехолот 110 кГц перетворювач для ультразвукового ехолота

     Ультразвуковий ехолот 110 кГц перетворювач для ультразвукового ехолота

Технічні параметри:

Предмети	Технічні параметри		Зображення
Ім'я	Перетворювач ехолота 110 кГц
Модель	PHW-110-50A
Частота	110 кГц±5%
Відстань виявлення	0.3～ 100 м
Мінімальний паралельний імпеданс	470Ω±20 ％
Ємність	1700pF±20 ％ @1KHz
Чутливість	Напруга холостого ходу : 300Vpp、Відстань : 0,65м、 Амплітуда відлуння : 800 мВ
Операційна Напруга	пік Напруга < 750Vpp
Операційна температура	-40~ +80 ℃
Тиск	≤10 кг або 1 МПа
Кут	(Beamwidth ) Ширина променя половинної потужності @-3 дБ: 40°±10%, Гострий кут: 107°±10%
Матеріал корпусу	POM
Використання	перетворювач підводного ехолота
монтаж Розмір	Перевірка схеми структури продукту нижче
Рівень захисту	IP68
вага	32 г±5 ％ ( довжина: 10 см ）

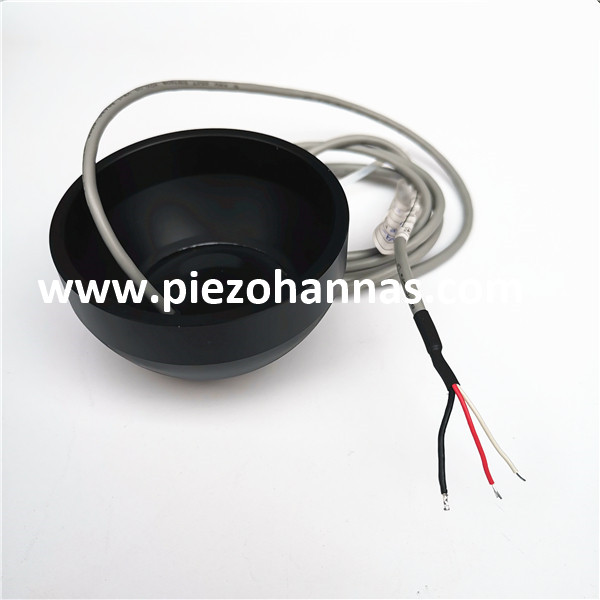

інструкції з проводки	Червоний: перетворювач + ，білий: перетворювач -, Чорний: екранований провід ， (  датчик температури  необов’язковий)
Крива адмітансу		Структурна схема продукту

Структурна схема ультразвукового перетворювача:

Принципова схема датчика температури  (модель: MF58_502F3470) :


Інструкція щодо кабелю вбудованого типу:

1. Інструкція з підключення датчика: інтерфейс (3 контакти, клема 2,54 мм)
Червоний: датчик +
білий: датчик -
Чорний: екранування


2. Інструкція щодо кабелю датчика температури: інтерфейс (3 контакти, клема 2,0 мм)

Червоний і чорний – проводка датчика температури

Тип розділення: стандартний кабель довжиною 10 м, з кожними додатковими 50 м кабелю ослаблення сигналу становить 6 дБ.

Інструкції з трижильного підключення:

    червоний: перетворювач +
     синій: датчик температури +
     чорний: відкритий

 - інструкції з підключення чотирьох жил:

червоний: перетворювач +
жовтий: перетворювач -
синій, чорний: датчик температури

Ультразвуковий датчик ехолота Fish Finder

Ехолот складається з двох частин: основного блоку (з екраном) і перетворювача. Головний блок має бути розташований у легкодоступному місці в кабіні, кермовій рубці тощо. Перетворювач має бути встановлено на дні човна через корпус або всередині корпусу. Майте на увазі, що продуктивність ехолота значною мірою залежить від того, чи правильно встановлено датчик на дні човна. Неправильно встановлений перетворювач може призвести до збою в уловленні відбитих хвиль або інших серйозних дефектів. Щоб уникнути цих неприємностей, вам слід проконсультуватися з технічним дилером щодо правильної установки датчика перед фактичним встановленням.
