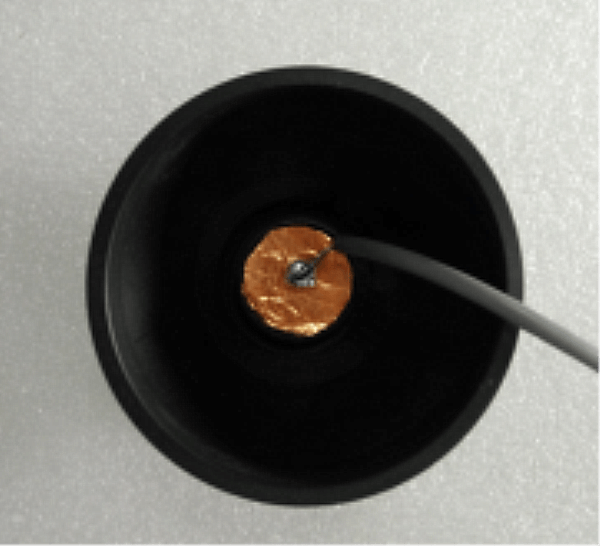

Transduser Pencari Ikan Ultrasonik 110KHz untuk Pencari Ikan

      Transduser Pencari Ikan Ultrasonik 110KHz untuk Pencari Ikan

Parameter teknis:

Barang	Parameter Teknis		Gambar
Nama	110KHz pencari ikan  Transduser
Model	PH W- 110-50A
Frekuensi	110KHz± 5%
Jarak Deteksi	0.3～ 100m
Impedansi Paralel Minimum	470Ω±20 ％
Kapasitansi	1700pF±20 ％ @1KHz
Kepekaan	Tanpa beban berkendara Tegangan ： 300Vpp 、Jarak ： 0.65m、 Amplitudo ： 800 mVGema
Beroperasi Voltase	Puncak Tegangan ＜ 750Vpp
Beroperasi Suhu	-40～ +80℃
Tekanan	≤10 Kilo atau  1MPa
Sudut	(Lebar Sinar ) Lebar Sinar Setengah Daya @-3dB: 40°± 10%， Sudut Tajam: 107°± 10%
Bahan Perumahan	POM
Penggunaan	bawah air pencari ikan  transduser
Instalasi Dimensi	Memeriksa diagram struktur produk di bawah ini
Tingkat Perlindungan	IP68
Berat	32g±5 ％（ panjang ： 10c m ）
instruksi pengkabelan	Merah: transduser + ，Putih : transduser -, Hitam: kawat terlindung , (  sensor suhu  opsional )
Kurva Penerimaan		Diagram Struktur Produk

Diagram blok transduser ultrasonik :

Diagram Skema Sensor Suhu  (model: MF58_502F3470) :


Instruksi kabel tipe terintegrasi:

1. Instruksi pengkabelan transduser: antarmuka (3pin, terminal 2.54mm)
Merah: transduser +
Putih: transduser -
Hitam: pelindung


2. Instruksi Kabel Sensor Suhu: antarmuka (3pin, terminal 2.0mm)

Merah dan hitam adalah kabel sensor suhu

Tipe terpisah: kabel standar 10m, dengan setiap tambahan kabel 50m, redaman sinyal adalah 6dB

Instruksi kabel tiga inti:

    Merah: Transduser +
     Biru: sensor suhu +
     Hitam: Publik-

 Instruksi kabel empat inti:

Merah: Transduser +
Kuning: Transduser-
Biru, hitam: sensor suhu
