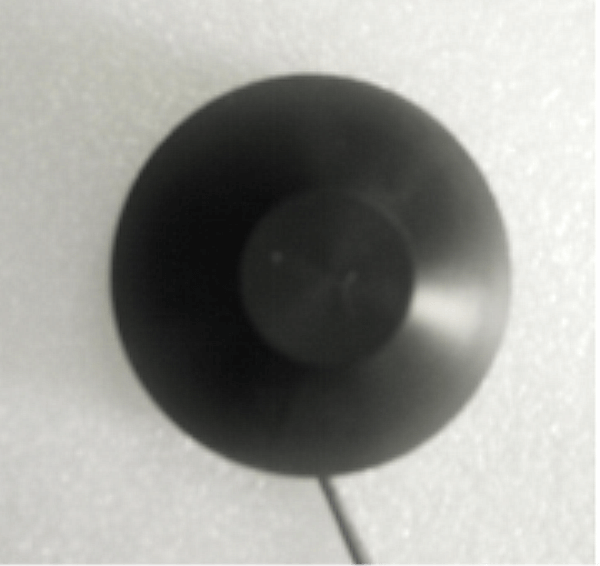

110KHz超音波魚群探知機用トランスデューサ

      110KHz超音波魚群探知機用トランスデューサ

技術パラメータ:

アイテム	技術的パラメータ		画像
名前	110KHz 魚群探知 機トランスデューサ
モデル	PH W- 110-50A
頻度	110KHz± 5%
検出距離	0.3～ 100m
最小並列インピーダンス	470Ω±20 ％
キャパシタンス	1700pF±20 ％ @1KHz
感度	無負荷駆動 電圧： 300Vpp、距離： 0.65m、 エコー振幅： 800 m V
オペレーティング 電圧	ピーク 電圧＜ 750Vpp
オペレーティング 温度	-40～ +80℃
プレッシャー	≤10キロまたは 1MPa
角度	(ビーム幅) 半値ビーム幅 @-3dB: 40°± 10%， 鋭角: 107°± 10%
ハウジング材質	POM
使用法	水中 魚群探知 機トランスデューサ
インストール 寸法	以下の製品構造図を確認してください
保護レベル	IP68
重さ	32g±5 ％（長： 10cm ）さ
配線手順	赤： トランスデューサー+，白: トランスデューサー-、 黒：シールド線、（  温度センサー はオプション）
アドミタンス曲線		製品構成図

超音波トランスデューサーのブロック図:

温度センサーの概略図 (モデル: MF58_502F3470) :


一体型 ケーブル説明:

1.変換器の配線説明：インターフェース（3ピン、2.54mm端子）
赤：変換器＋
白：変換器－
黒：シールド


2.温度センサーの配線説明：インターフェース（3ピン、2.0mm端子）

赤と黒は温度センサーの配線

スプリットタイプ: 標準 10m ケーブル、ケーブルを 50m 追加するごとに、信号減衰は 6dB

3 芯配線手順:

    赤: トランスデューサー +
     青: 温度センサー +
     黒: 公共 -

 4 芯配線手順:

赤: トランスデューサー +
黄: トランスデューサー -
青、黒: 温度センサー
