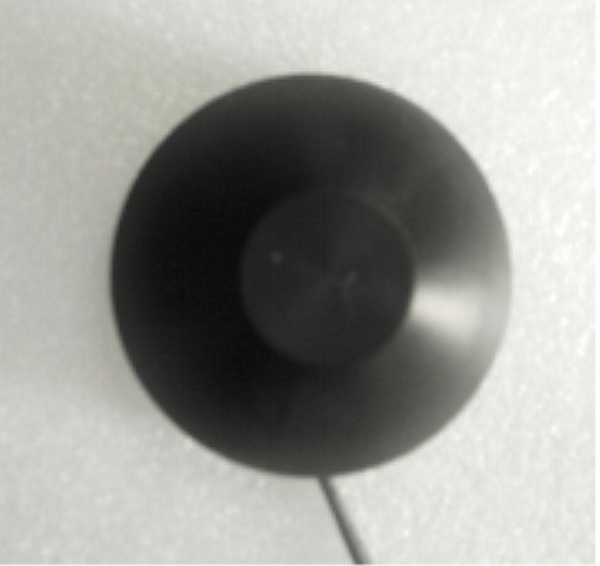

110KHz ultrazvučna sonda za traženje ribe

      110KHz ultrazvučna sonda za traženje ribe

Tehnički parametri:

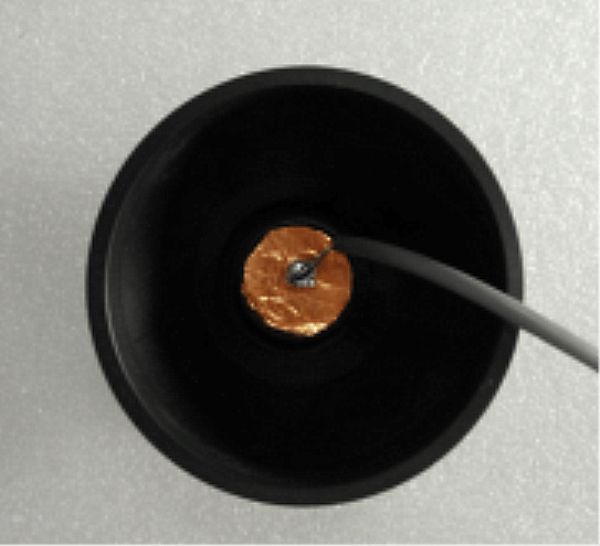

Predmeti	Tehnički parametri		Slika
Ime	110KHz  sonda za traženje  riba
Model	PH W- 110-50A
Frekvencija	110KHz± 5%
Udaljenost detekcije	0.3~ 100m
Minimalna paralelna impedancija	470Ω±20 ％
Kapacitet	1700pF±20 ％ @1KHz
Osjetljivost	Pogonski bez opterećenja napon ： 300Vpp 、Udaljenost ： 0.65m、 Amplituda odjeka : 800 m V
Operativni Napon	Vrh Napon ＜ 750Vpp
Operativni Temperatura	-40～ +80 ℃
Pritisak	≤10 kilograma ili  1MPa
Kut	(Beamwidth ) Širina snopa polovične snage @-3dB: 40°± 10%， Oštar kut: 107°± 10%
Materijal kućišta	POM
Korištenje	podvodni za traženje riba pretvarač
Montaža Dimenzija	Provjera dijagrama strukture proizvoda u nastavku
Razina zaštite	IP68
Težina	32g±5 ％（ duljina : 10c m ）
upute za ožičenje	crveno: sonda + ，bijela : pretvarač -, Crna: oklopljena žica ， (  senzor temperature  nije obavezan ）

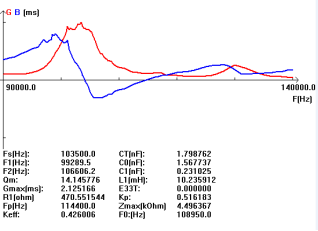

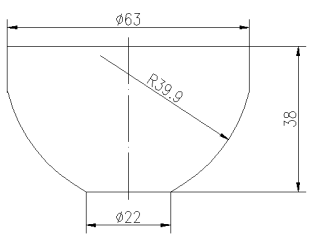

Krivulja admitancije		Dijagram strukture proizvoda

Blok dijagram ultrazvučnog pretvarača:

Shematski dijagram senzora temperature  (model: MF58_502F3470) :


Upute za kabel integriranog tipa:

1. Upute za ožičenje sonde: sučelje (3pin, 2,54 mm terminal)
Crveno: sonda +
bijelo: sonda -
crno: oklop


2. Upute za kabel senzora temperature: sučelje (3pin, 2,0 mm terminal)

Crveno i crno su ožičenje temperaturnog senzora

Razdvojeni tip: standardni kabel od 10 m, sa svakih dodatnih 50 m kabela, slabljenje signala je 6 dB

Upute za trožilno ožičenje:

    Crveno: sonda +
     plavo: temperaturni senzor +
     crno: javno

 - Upute za četverožilno ožičenje:

crveno: sonda +
žuto: sonda -
plavo, crno: temperaturni senzor
