Rustfrit stål ultralydstransducer afstandsmåling til Utrasonic Gas Fowmeter

Rustfrit stål ultralydstransducer afstandsmåling til Utrasonic Gas Fowmeter

Tekniske parametre:

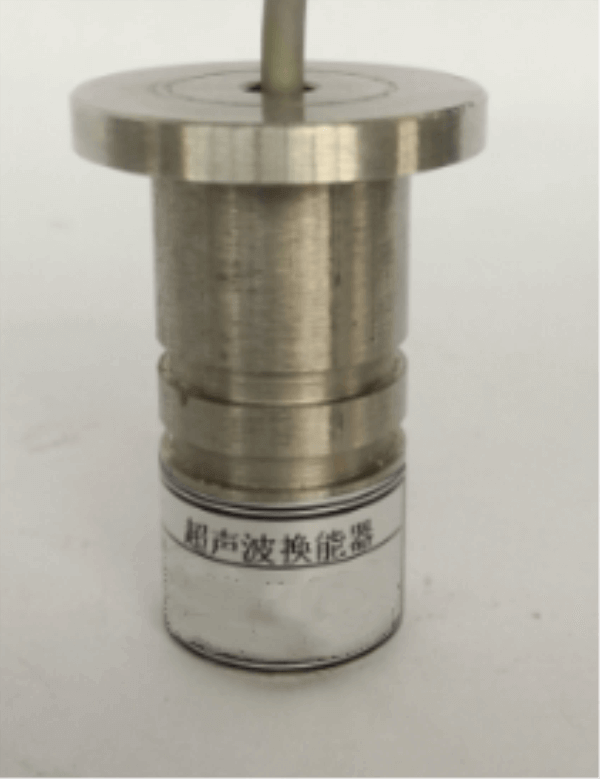

genstande	Tekniske parametre		Billede
Navn	180KHz  ultralydstransducer
Model	PH A-180-01A
Frekvens	180KHz ± 5 %
Detektionsafstand	0.10～ 1,5m
Minimum parallel lmpedans	1000Ω±20 ％
Kapacitans	700pF±20 ％ @1KHz
Følsomhed	belastningsdrivspænding ​ Vpp Afstand : 800​，​: 0,3m， Ekkoamplitude : 30mV
Drift Spænding	Spids Spænding ＜ 1000 Vpp
Drift Temperatur	-40～ +80℃
Tryk	≤16 kilo eller  1,6 MPa
Vinkel	(Strålebredde ) Halveffekt strålebredde @-3dB:6°± 10 %， Skarp vinkel: 15°± 10 %
Materiale til hus	Rustfrit stål
brug	ultrasonisk gasflowmåler
Beskyttelsesniveau	IP68
Vægt	82g±5 ％（ længde ： 20 cm ）
Ledningsinstruktioner	grænseflade: rød: transducer +, hvid: transducer -, sort: skærmet ledning, (temperaturføler er valgfri)
Admissionskurve		Produktstrukturdiagram

Blokdiagram af ultralydsafstandstransducer:

Skematisk diagram af temperatursensor  (model: MF58_502F3470) :


Integreret type Kabelinstruktion:

1. Ledningsinstruktion for transducer: interface (3-pin, 2,54 mm terminal)
Rød: transducer +
Hvid: transducer -
Sort: afskærmning


2. Kabelinstruktion af temperatursensor: interface (3-pin, 2,0 mm terminal)

Rød og sort er temperatursensorledninger

Split type: standard 10m kabel, med hver yderligere 50m kabel, er signaldæmpningen 6dB

Tre-leder ledningsinstruktioner:

    Rød: Transducer +
     Blå: temperatursensor +
     Sort: Offentlig-

 Fire-leder ledningsinstruktioner:

Rød: Transducer +
Gul: Transducer-
Blå, sort: temperatursensor

Hvad indgår i fremstillingen af ​​en transducer?

Hovedkomponenten i en dybdetransducer er det piezokeramiske element. Det er den del, der omdanner elektriske impulser til lydbølger, og når ekkoerne vender tilbage, omdanner det piezokeramiske element lydbølgerne tilbage til elektrisk energi. Piezokeramiske elementer er oftest i en skiveform, men de kan også være i form af en stang eller en ring. En transducer kan indeholde et element eller en række elementer forbundet med hinanden kaldet et array. En transducer består af seks separate komponenter:
