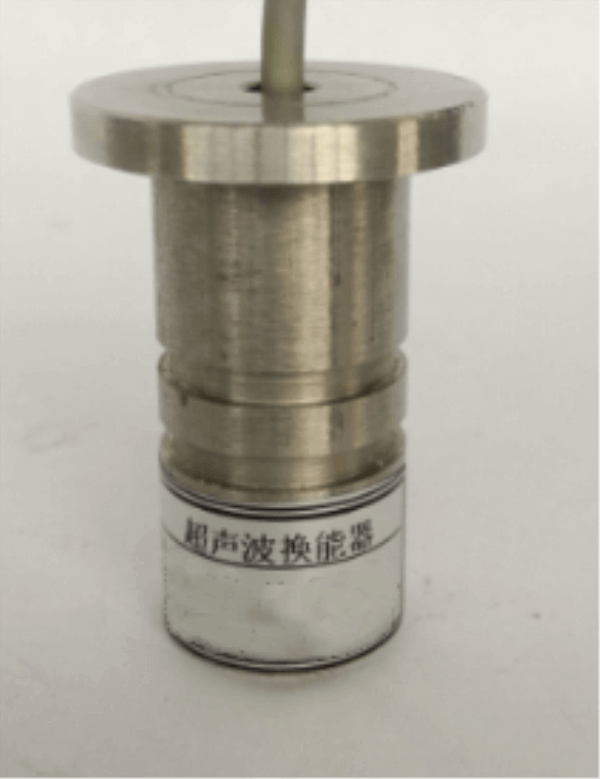

Měření vzdálenosti ultrazvukovým převodníkem z nerezové oceli pro ultrazvukový průtokoměr plynu

Měření vzdálenosti ultrazvukovým převodníkem z nerezové oceli pro ultrazvukový průtokoměr plynu

Technické parametry:

Položky	Technické parametry		Obraz
Jméno	180KHz  ultrazvukový měnič
Model	PH A-180-01A
Frekvence	180 kHz ± 5 %
Detekční vzdálenost	0.10～ 1,5 m
Minimální paralelní impedance	1000Ω±20 ％
Kapacita	700pF±20 ％ @1KHz
Citlivost	zatížení napětí pohonné ​: 800Vpp ，Vzdálenost : 0,3m， Amplituda ozvěny : 30 mV
Provozní Napětí	Vrchol Napětí ＜ 1000 Vpp
Provozní Teplota	-40～ +80 ℃
Tlak	≤ 16 kg nebo  1,6 MPa
Úhel	(Šířka paprsku )Šířka paprsku polovičního výkonu @-3dB:6°± 10%， Ostrý úhel: 15°± 10%
Materiál bydlení	Nerez
používání	ultrazvukový průtokoměr plynu
Úroveň ochrany	IP68
Hmotnost	82g ± 5 ％％( délka : 20cm )
Pokyny pro zapojení	rozhraní: červená: převodník +, bílá: převodník -, černá: stíněný vodič, (teplotní senzor je volitelný)

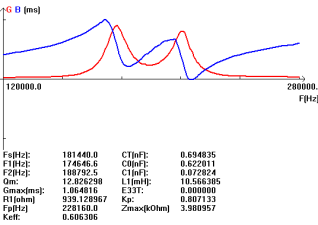

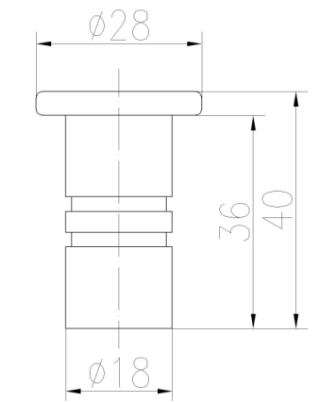

Křivka přijetí		Schéma struktury produktu

Blokové schéma ultrazvukového snímače vzdálenosti:

Schematické schéma teplotního čidla  (model: MF58_502F3470) :


Integrovaný typ Pokyny pro kabel:

1. Pokyny pro zapojení převodníku: rozhraní (3pin, 2,54 mm terminál)
Červená: převodník +
Bílá: převodník -
Černá: stínění


2. Pokyny pro kabel snímače teploty: rozhraní (3pin, 2,0 mm terminál)

Červená a černá jsou kabeláž snímače teploty

Typ rozdělení: standardní 10m kabel, s každým dalším 50m kabelu, útlum signálu je 6dB

Pokyny pro třížilové zapojení:

    Červená: Převodník +
     Modrá: teplotní senzor +
     Černá: Veřejná-

 Čtyřžilové pokyny pro zapojení:

Červená: Převodník +
Žlutá: Převodník-
Modrá, černá: teplotní senzor

Co je součástí výroby převodníku?

Hlavní součástí hloubkového snímače je piezokeramický prvek. Je to část, která převádí elektrické impulsy na zvukové vlny, a když se ozvěny vrátí, piezokeramický prvek přemění zvukové vlny zpět na elektrickou energii. Piezokeramické prvky jsou nejčastěji ve formě disku, ale mohou mít také tvar tyče nebo prstence. Převodník může obsahovat jeden prvek nebo řadu prvků spojených dohromady nazývaných pole. Převodník se skládá ze šesti samostatných součástí:
