PHA-180-01A
Piezohannas
PHA-180-01A
Misurazione della distanza del trasduttore ad ultrasuoni in acciaio inossidabile per misuratore di portata di gas ad ultrasuoni
Parametri tecnici:
Elementi |
Parametri tecnici |

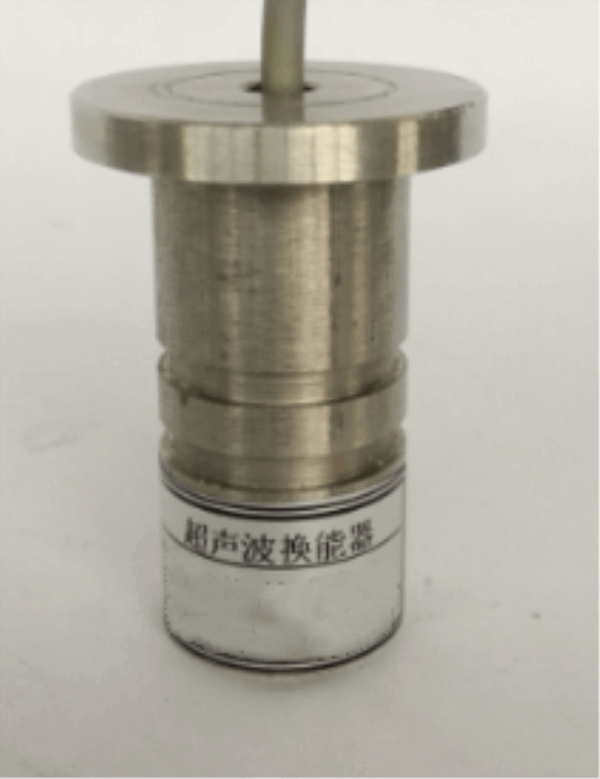

Immagine |
|
Nome |
180KHz Trasduttore ultrasonico |
|
|
Modello |
PH A-180-01A |
||
Frequenza |
180KHz± 5% |
||
Distanza di rilevamento |
0.10~ 1,5 m |
||
Impedenza parallela minima |
1000Ω±20 % |
||
700pF±20 ％ @1KHz |
|||
Sensibilità |
tensione di azionamento del carico : 800Vpp ，Distanza : 0,3 m， Ampiezza dell'eco : 30 mV |
||
-40～ +80℃ |
|||
≤16 chili o 1,6 MPa |
|||
(Larghezza del fascio ) Larghezza del fascio a metà potenza @-3dB: 6°± 10%， Angolo acuto: 15°± 10% |
|||
Materiale dell'alloggiamento |
Acciaio inossidabile |
||
utilizzo |
misuratore di portata del gas ad ultrasuoni
|
||
Livello di protezione |
IP68 |
||
Peso |
82g±5 ％（ lunghezza : 20 cm ） |
||
Istruzioni di cablaggio |
interfaccia: rosso: trasduttore +, bianco: trasduttore -, nero: cavo schermato, (il sensore di temperatura è opzionale) |
||
Curva di ammettenza |
Diagramma della struttura del prodotto |
||
|
|
||
Schema a blocchi del trasduttore di distanza ad ultrasuoni:
Diagramma schematico del sensore di temperatura (modello: MF58_502F3470) :
tipo integrato Istruzioni per il cavo:
1. Istruzioni di cablaggio del trasduttore: interfaccia (3 pin, terminale da 2,54 mm)
Rosso: trasduttore +
Bianco: trasduttore -
Nero: schermatura
2. Istruzioni del cavo del sensore di temperatura: interfaccia (3 pin, terminale da 2,0 mm)
Rosso e nero sono i cavi del sensore di temperatura
Tipo split: cavo standard da 10 m, con ogni 50 m aggiuntivi di cavo, l'attenuazione del segnale è di 6 dB
Istruzioni di cablaggio a tre conduttori:
Rosso: Trasduttore +
Blu: sensore di temperatura +
Nero: Pubblico
- Istruzioni di cablaggio a quattro conduttori:
Rosso: Trasduttore +
Giallo: Trasduttore -
Blu, nero: sensore di temperatura
Cosa c'entra nella realizzazione di un trasduttore?
Il componente principale di un trasduttore di profondità è l'elemento piezoceramico. È la parte che converte gli impulsi elettrici in onde sonore e, quando gli echi ritornano, l'elemento piezoceramico riconverte le onde sonore in energia elettrica. Gli elementi piezoceramici hanno spesso la forma di un disco, ma possono anche avere la forma di una barra o di un anello. Un trasduttore può contenere un elemento o una serie di elementi collegati insieme chiamati array. Un trasduttore è costituito da sei componenti separati:
