Wyeband Lae Frekwensie 2Khz-8khz Transducers Hidroakoestiese Transducer

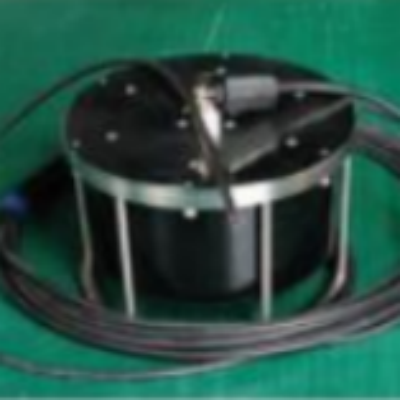

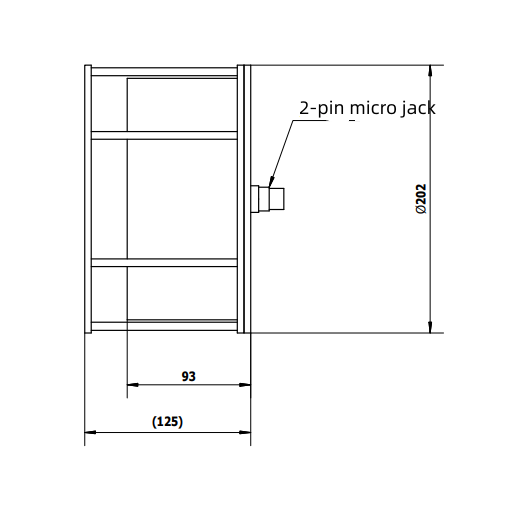

Afmetings:



Grootte: deursnee: 278 mm , hoogte: 156 mm

Gewig: 7 kg

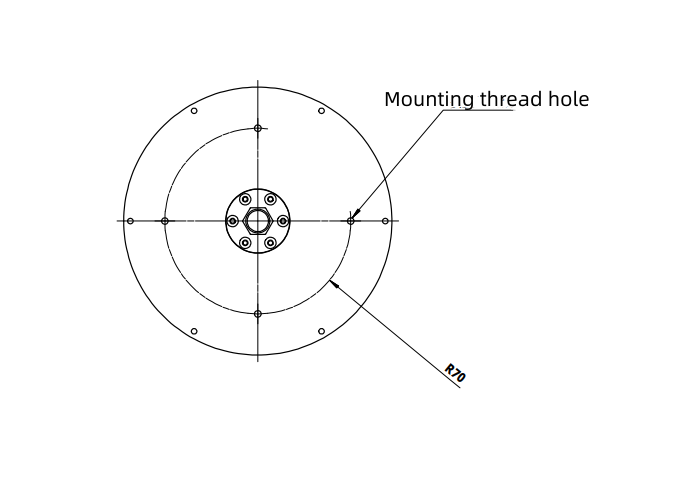

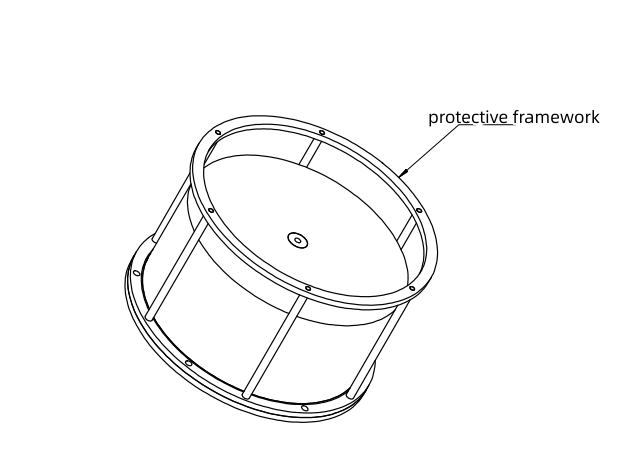

Struktuurdiagram van Transducer:







Hoofaanwysers:



1. Frekwensiereeks: 2~8kHz

2. Stuurspanningsreaksie: ≥130dB3.

3. Horisontale rigting: nie-rigting

4.Kabellengte:=10m

5. Werkdiepte: ≥500m

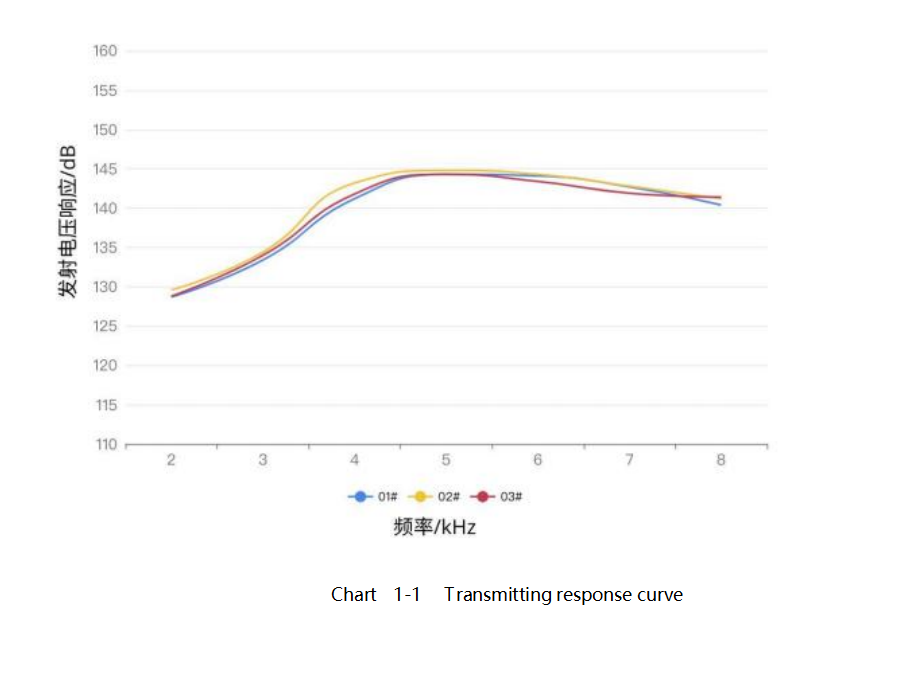

Oordragspanningsreaksie en klankbronvlak



f/kHz	d/m	UF/VPP	UJ/mVPP	M0/dB	SV /dB	SL /dB
2	3	1120	55	-205 .3	128 .7	180 .6
3	3	940	80	-205 .3	133 .4	183 .9
4	3	920	190	-205 .4	141 .2	191 .5
5	3	920	270	-205 .4	144 .3	194 .5
6	3	920	260	-205 .5	144 .1	194 .3
7	3	910	220	-205 .5	142 .7	192 .9
8	3	970	180	-205 .5	140 .4	191 .1













Sensitiwiteit ontvang

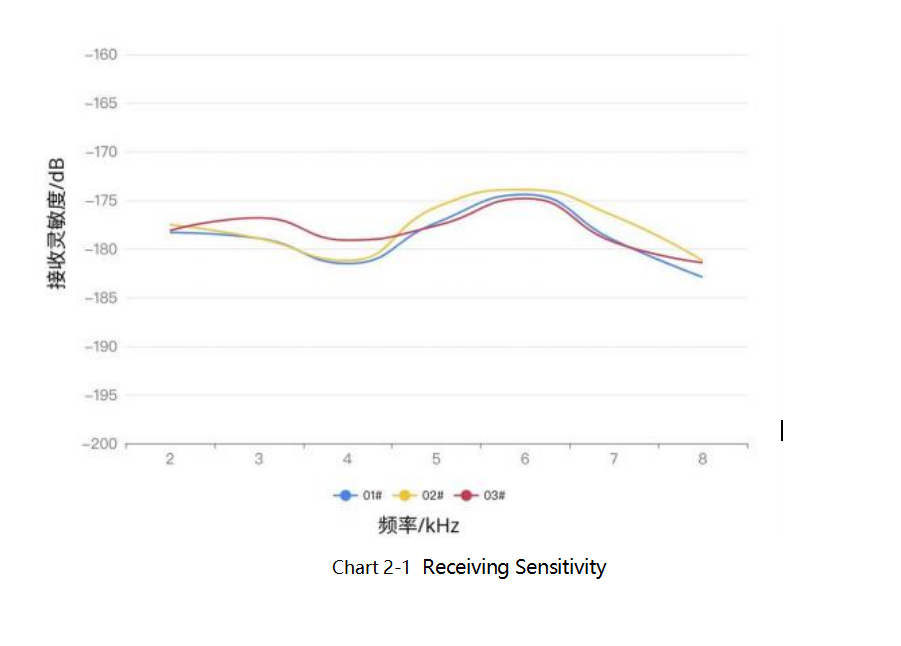

Grafiek  2-1  Ontvangs Sensitiwiteit



f/kHz	01#	02#	03#
2	-178 .3	-177 .5	-178 .1
3	-178 .9	-178 .9	-176 .8
4	-181 .5	-181 .2	-179 .1
5	-177 .3	-175 .7	-177 .6
6	-174 .4	-173 .9	-174 .8
7	-179 .1	-176 .6	-179 .3
8	-182 .9	-181 .2	-181 .4

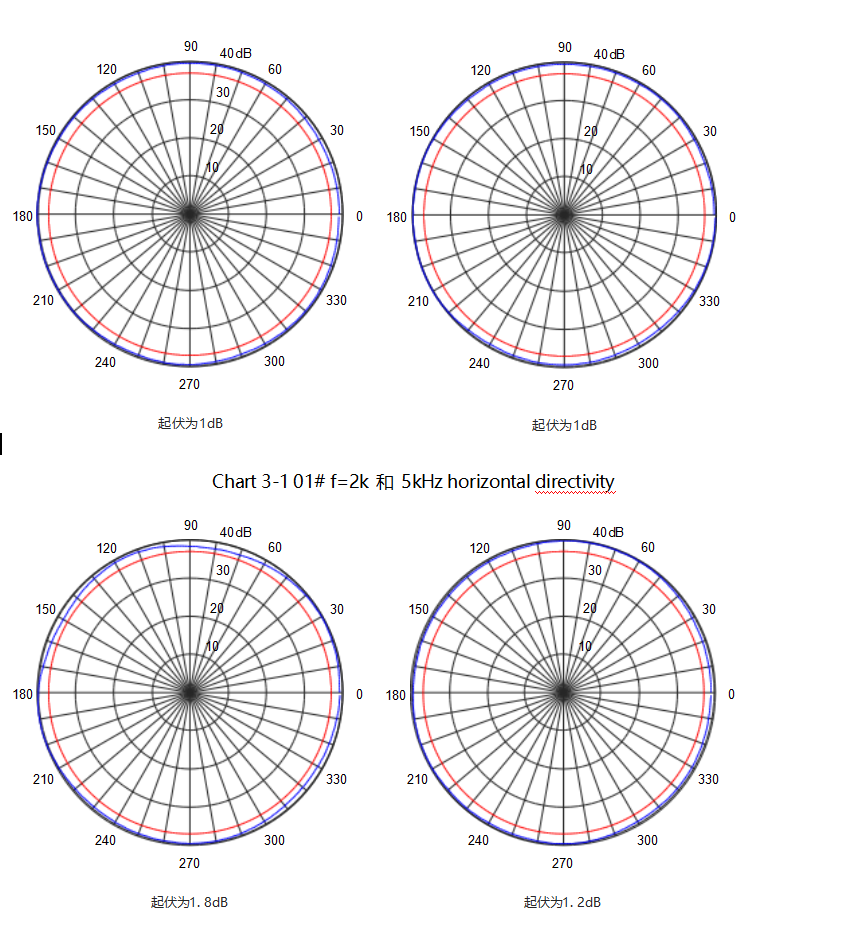

Horisontale rigting

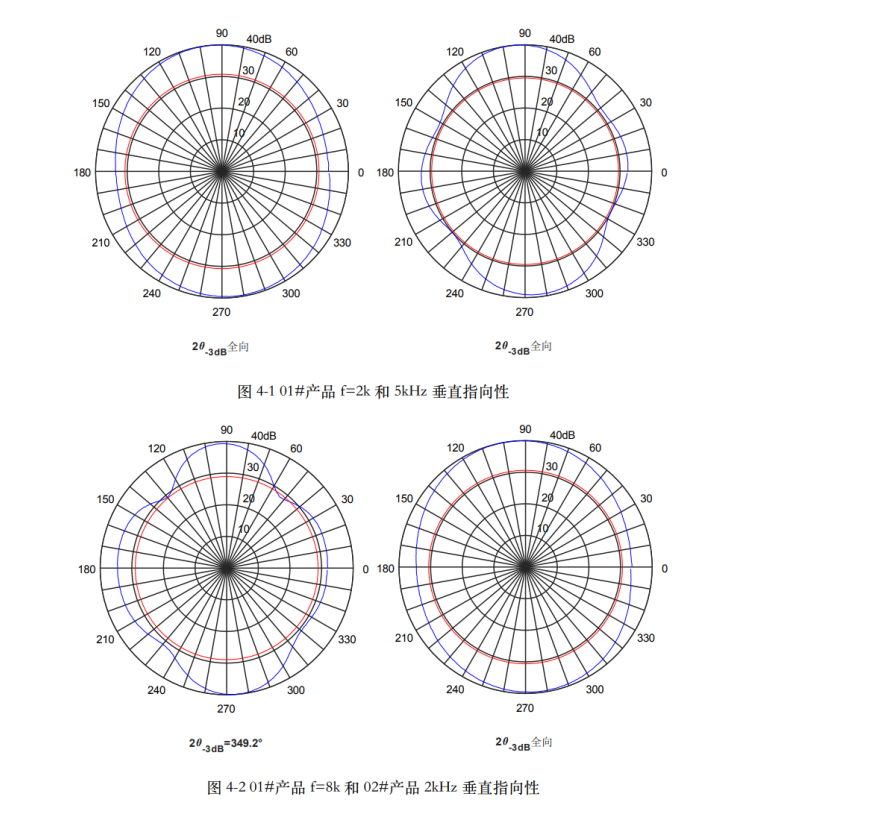

V ertiese D irektiwiteit

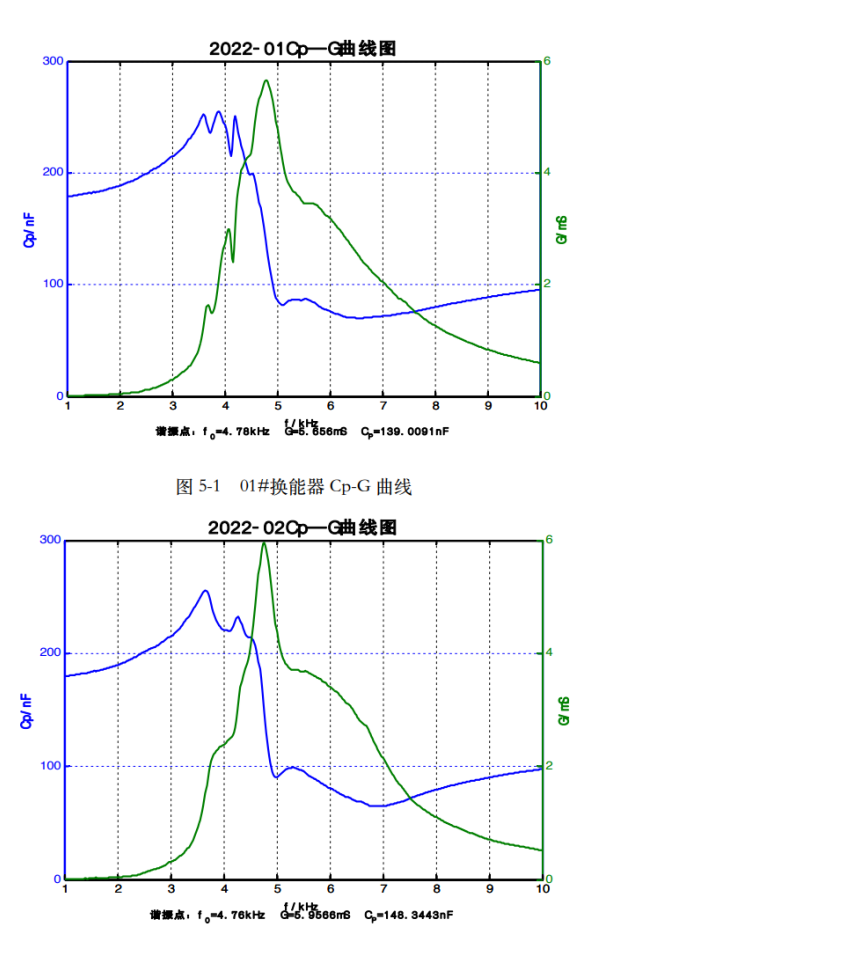

Cp-G  C urwe :

Hidrostatiese druk toets

grafiek  6-1  druktoets



Meting kurwe	Blywende tyd	1H	0 .5H	1H	0 .5H
	Hidrostatiese druk	5 MPa	0	5 .25 MPa	0
Na druktoets
I isolasie Weerstand​	1#	≥500MΩ
	2#	≥500MΩ
	3#	≥500MΩ
