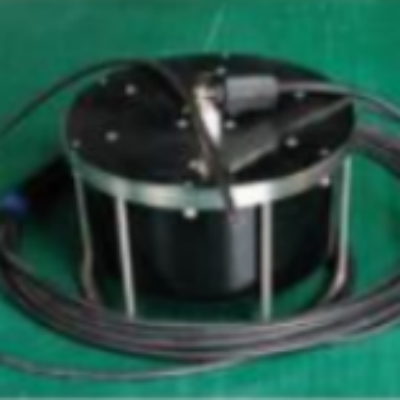

مبدل های باند پهن فرکانس پایین 2Khz-8khz مبدل هیدروآکوستیک

ابعاد:



اندازه: قطر: 278 میلی متر ، ارتفاع: 156 میلی متر

وزن: 7 کیلوگرم

نمودار ساختار مبدل:







شاخص های اصلی:



1. محدوده فرکانس: 2 ~ 8 کیلوهرتز

2. پاسخ ولتاژ انتقال: ≥130dB3.

3. جهت دهی افقی: غیر جهت دار

4. طول کابل: = 10 متر

5. عمق کار: ≥500m







پاسخ ولتاژ انتقال و سطح منبع صدا



f/kHz	d/m	UF/VPP	UJ/mVPP	M0/dB	SV /dB	SL /dB
2	3	1120	55	-205 .3	128 .7	180 .6
3	3	940	80	-205 .3	133 .4	183 .9
4	3	920	190	-205 .4	141 .2	191 .5
5	3	920	270	-205 .4	144 .3	194 .5
6	3	920	260	-205 .5	144 .1	194 .3
7	3	910	220	-205 .5	142 .7	192 .9
8	3	970	180	-205 .5	140 .4	191 .1













دریافت حساسیت

نمودار  2-1  حساسیت دریافت



f/kHz	01#	02#	03#
2	-178 .3	-177 .5	-178 .1
3	-178 .9	-178 .9	-176 .8
4	-181 .5	-181 .2	-179 .1
5	-177 .3	-175 .7	-177 .6
6	-174 .4	-173 .9	-174 .8
7	-179 .1	-176 .6	-179 .3
8	-182 .9	-181 .2	-181 .4



جهت دهی افقی

غیر مستقیم D عمودی



Cp-G  C رقم :

تست فشار هیدرواستاتیک

نمودار  6-1  تست فشار



منحنی اندازه گیری	زمان ماندگار	1 ساعت	0 .5 ساعت	1 ساعت	0 .5 ساعت
	فشار هیدرواستاتیک	5 مگا پاسکال	0	5.25MPa	0
بعد از تست فشار
من عایق کاری Rمقاومت	1#	≥500MΩ
	2#	≥500MΩ
	3#	≥500MΩ
