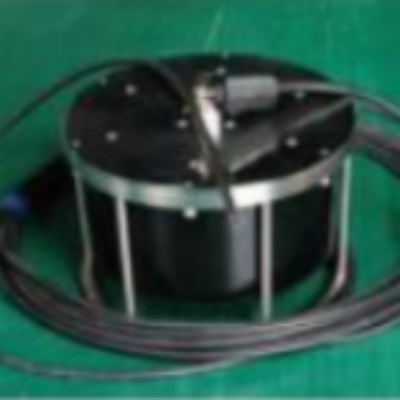

広帯域低周波 2Khz-8khz トランスデューサ 水音響トランスデューサ

寸法 :



サイズ： 直径：278mm 、高さ：156mm

重量：7kg

トランスデューサの構造図:







主な指標:



1.周波数範囲: 2~8kHz

2. 送信電圧応答: ≥130dB3。

3. 水平指向性: 無指向性

4.ケーブル長:=10m

5.作業深さ: ≥500m







送信電圧応答と音源レベル



f/kHz	d/m	UF/VPP	UJ/mVPP	M0/dB	SVdB/​	SLdB/​
2	3	1120	55	-205 .3	128 .7	180 .6
3	3	940	80	-205 .3	133 .4	183 .9
4	3	920	190	-205 .4	141 .2	191 .5
5	3	920	270	-205 .4	144 .3	194 .5
6	3	920	260	-205 .5	144 .1	194 .3
7	3	910	220	-205 .5	142 .7	192 .9
8	3	970	180	-205 .5	140 .4	191 .1













受信感度

表  2-1 受信感度



f/kHz	01#	02#	03#
2	-178 .3	-177 .5	-178 .1
3	-178 .9	-178 .9	-176 .8
4	-181 .5	-181 .2	-179 .1
5	-177 .3	-175 .7	-177 .6
6	-174 .4	-173 .9	-174 .8
7	-179 .1	-176 .6	-179 .3
8	-182 .9	-181 .2	-181 .4



水平指向性

垂直方向 の指向性



Cp G 曲線:-

静水圧試験

表 6-1  耐圧試験



測定曲線	持続時間	1H	0 .5H	1H	0 .5H
	静水圧	5MPa	0	5.25MPa	0
耐圧試験後
絶縁​ 抵抗​	1#	≧500MΩ
	2#	≧500MΩ
	3#	≧500MΩ
