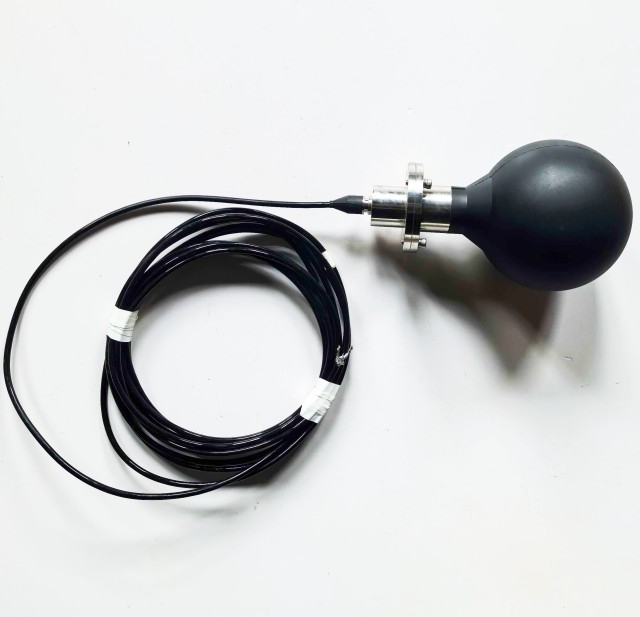

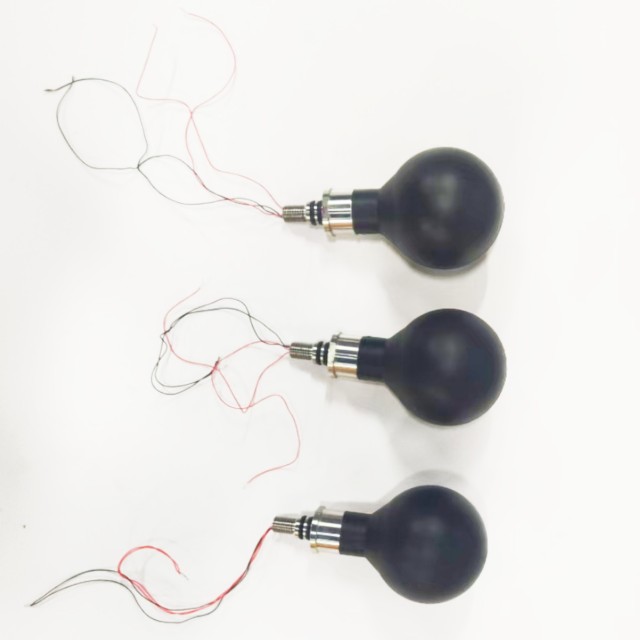

10khz-20kHz Sferiese Akoestiese Transducer Onderwater Hidrofoon

10khz-20kHz Sferiese Akoestiese Transducer Onderwater Hidrofoon

Tegniese parameters:

Meting besonderhede

1.1.1. Stuur reaksie

Meet die spanningsoordragreaksie van die omskakelaar binne die 10kHz-20kHz frekwensieband.

1.2. Sensitiwiteit ontvang

Meet die ontvangsensitiwiteit van die omskakelaar binne die 10kHz-20kHz frekwensieband.

1.3. Rigting

Meet die horisontale en vertikale rigting van die omskakelaar by sy resonante frekwensie.

2. Meetdata

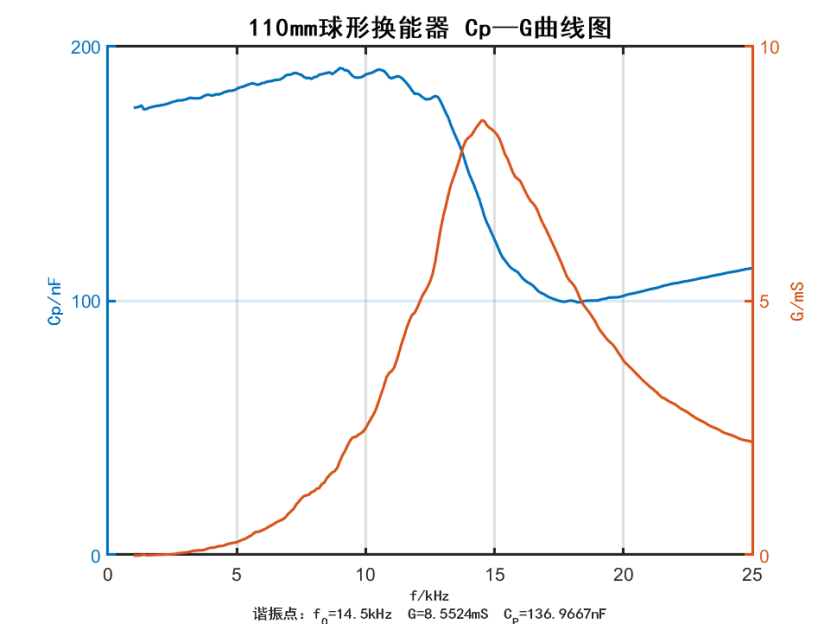

2.2.1. Weerstand en kapasitansie parameters

Weerstand en kapasitansie parameters

f/kHz	C/nF	G/ms
10.0	189.06	2.51
10.5	191.02	3.03
11.0	187.54	3.62
11.5	186.71	4.33
12.0	181.56	4.87
12.5	179.48	5.39
13.0	176.39	6.65
13.5	164.49	7.56
14.0	150.32	8.22
14.5	136.97	8.55
15.0	124.16	8.33
15.5	114.67	7.80
16.0	110.11	7.36
16.5	106.03	6.92
17.0	102.22	6.40
17.5	100.13	5.85
18.0	100.23	5.36
18.5	100.09	4.89
19.0	100.25	4.50
19.5	101.46	4.19
20.0	102.09	3.83

Reaksie en sensitiwiteit (dB)

f/kHz	SvL/dB	Mx/dB
10	147.3	-185.0
11	148.3	-185.8
12	149.4	-186.6
13	150.3	-187.5
14	150.5	-188.4
14.5	150.4	-188.2
15	149.9	-187.5
16	149.8	-188.6
17	150.4	-188.9
18	149.4	-189.7
19	148.8	-191.2
20	147.8	-193.5







Reaksie en sensitiwiteit (dB )

f/kHz	SvL/dB	Mx/dB
10	147.3	-185.0
11	148.3	-185.8
12	149.4	-186.6
13	150.3	-187.5
14	150.5	-188.4
14.5	150.4	-188.2
15	149.9	-187.5
16	149.8	-188.6
17	150.4	-188.9
18	149.4	-189.7
19	148.8	-191.2
20	147.8	-193.5

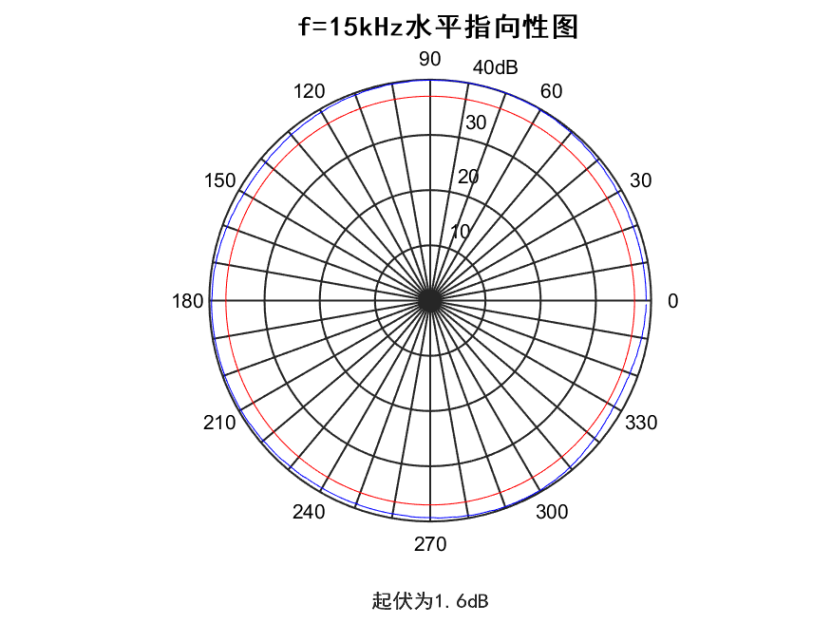

Horisontale rigting ​​

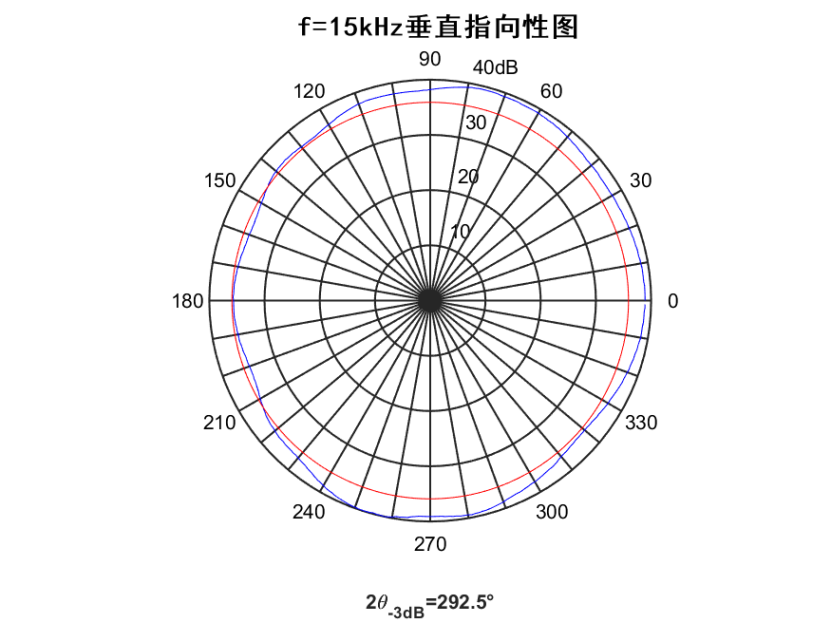

Vertikale rigting
