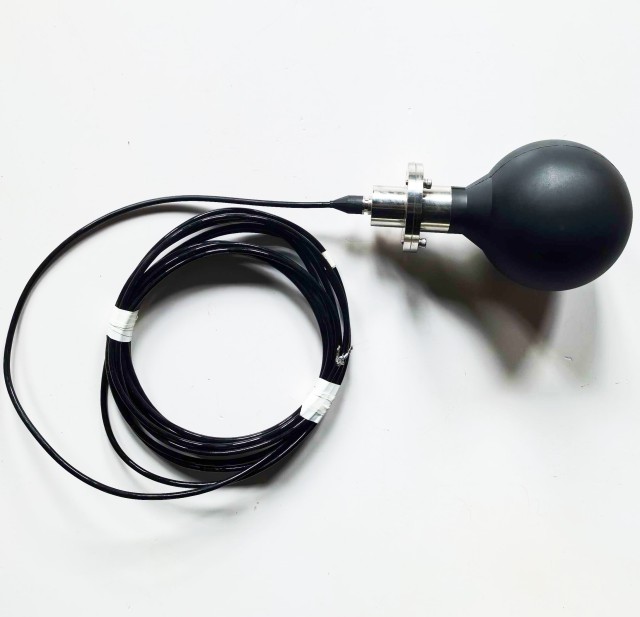

Падводны гідрафон са сферычным акустычным пераўтваральнікам 10 кГц-20 кГц

Падводны гідрафон са сферычным акустычным пераўтваральнікам 10 кГц-20 кГц

Тэхнічныя параметры:

Дэталі вымярэння

1.1.1. Перадача адказу

Вымярае характарыстыку перадачы напружання пераўтваральніка ў дыяпазоне частот 10-20 кГц.

1.2. Прыёмная адчувальнасць

Вымярэнне адчувальнасці прыёму пераўтваральніка ў дыяпазоне частот 10-20 кГц.

1.3. Накіраванасць

Вымярэнне гарызантальнай і вертыкальнай накіраванасці пераўтваральніка на яго рэзананснай частаце.

2. Дадзеныя вымярэнняў

2.2.1. Параметры супраціву і ёмістасці

Параметры супраціву і ёмістасці

f/кГц	C/nF	Г/мс
10.0	189.06	2.51
10.5	191.02	3.03
11.0	187.54	3.62
11.5	186.71	4.33
12.0	181.56	4.87
12.5	179.48	5.39
13.0	176.39	6.65
13.5	164.49	7.56
14.0	150.32	8.22
14.5	136.97	8.55
15.0	124.16	8.33
15.5	114.67	7.80
16.0	110.11	7.36
16.5	106.03	6.92
17.0	102.22	6.40
17.5	100.13	5.85
18.0	100.23	5.36
18.5	100.09	4.89
19.0	100.25	4.50
19.5	101.46	4.19
20.0	102.09	3.83

Адказ і адчувальнасць（дБ）

f/кГц	SvL/дБ	Мкс/дБ
10	147.3	-185.0
11	148.3	-185.8
12	149.4	-186.6
13	150.3	-187.5
14	150.5	-188.4
14.5	150.4	-188.2
15	149.9	-187.5
16	149.8	-188.6
17	150.4	-188.9
18	149.4	-189.7
19	148.8	-191.2
20	147.8	-193.5







Адказ і адчувальнасць (дБ )

f/кГц	SvL/дБ	Мкс/дБ
10	147.3	-185.0
11	148.3	-185.8
12	149.4	-186.6
13	150.3	-187.5
14	150.5	-188.4
14.5	150.4	-188.2
15	149.9	-187.5
16	149.8	-188.6
17	150.4	-188.9
18	149.4	-189.7
19	148.8	-191.2
20	147.8	-193.5

дырэктываГарызантальная ​​

Вертыкальная накіраванасць
