P5 Material Piezoelektrisk keramisk skiva för ultraljudsmätning av flödeshastighet

P5 Material Piezoelektrisk keramisk skiva för ultraljudsmätning av flödeshastighet

WuHan Piezohannas Tech.Co., Ltd är en tillverkare av piezoelektrisk keramik, ultraljudsgivare med stark teknikkraft. Med ett kvalitetsledningssystem och en forsknings- och utvecklingssektor används våra produkter i stor utsträckning i de flesta applikationer.

piezoelektrisk keramisk skiva köp

piezoelektriska skiva piezogivare

piezoelektrisk skiva

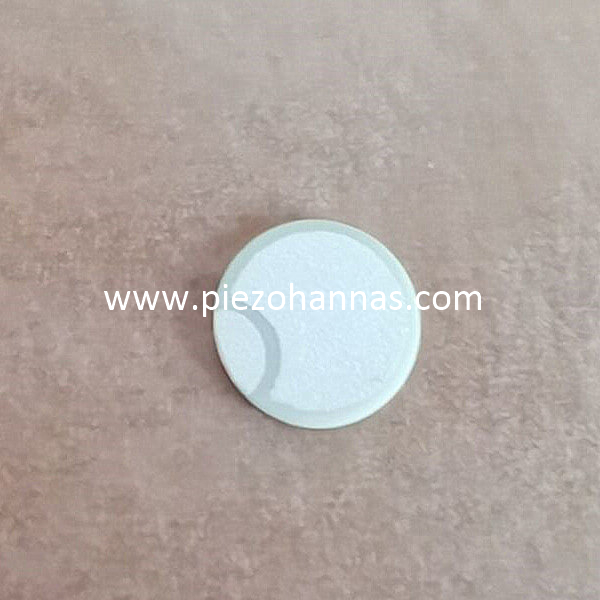

Piezo Ceramics Disc Beskrivning:



- Mått: Φ14,6× 2mm
- Elektrod: elektroder på samma sida (anpassningsbar)

Tjockleksfrekvens: Fst=1MHz ± 5%
Statisk kapacitans: CT=1620pF±12,5%
Induktiv förlust: tanδ=max.2,0%
Elektromekanisk kopplingskoefficient: Kp≥0,60
Testmiljö: vid 25 °C ± 5 °C, 60% RHz
Testförhållanden: 1Krz, 1K

Användning: Ultraljudsflödesmätare, gasflödesmätare

Mått för ultraljudsflödesmätare i lager:

PZT-51 -2MHz   OD20 x 1mm

Tillämpningar för ultraljudsmätning av flödeshastighet :

ultraljudsflödesmätning man skiljer mellan två olika mätprinciper: Dopplereffekten och analys av vandringsvågens tid. I båda fallen genererar en piezokeramisk givare placerad på rörväggen ultraljudsvågor, som sedan överförs till vätskan diagonalt mot flödesriktningen. Dopplern utvärderar frekvensförskjutningen av ultraljudsvågorna, som reflekteras av ströpartiklar i vätskan. Ju högre flödeshastighet vätskan har, desto större frekvensförskjutning mellan den utstrålade och den reflekterade vågfronten. Endast en piezogivare som sänder och tar emot vid olika tidpunkter behövs för denna mätmetod. Principen för vandringsvågtid använder alltid två piezokeramiska givare placerade förskjutna i förhållande till flödesriktningen. De skickar eller tar emot växelvis pulsformade ultraljudsvågpaket mot flödesriktningen och i flödesriktningen. I varje fall finns det en överlagring av ljudutbredningshastighet och flödeshastighet. Flödeshastigheten är då proportionell mot det reciproka värdet av utbredningstidsskillnaden i och motsatt flödesriktningen. Fördelen med denna mätmetod är att mätningen är oberoende av ljudets utbredningshastighet och därmed också mediet. Detta möjliggör mätning av både vätskor och gaser.

Standardstorlek på piezoskivor:

utbud av piezoskivor att producera:

Diameter: 2mm-120mm
Tjocklek:0,1mm-30mm

PZT Material:



'Mjuka' PZT-material	Typen av mjukt material
Egenskaper			PSnN-5	PLiS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Dielektrisk konstant	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Kopplingsfaktor	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Piezoelektrisk koefficient	d31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12m/v	400	450	500	520	550	620	750
	g31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Frekvenskoefficienter	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Elastisk efterlevnadskoefficient	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Maskinisk kvalitetsfaktor	Qm		85	80	80	75	75	70	65
Dielektrisk förlustfaktor	Tg 5	%	2	2	2	2	2	2	2
Densitet	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Curie temperatur	Tc	°C	350	345	270	270	270	230	165
Youngs modul	YE11	<109N/m2	60	56	60	59	57.5	56	53
Giftkvot			0.36	0.36	0.36	0.36	0.36	0.36	0.39

Applikationsbild:
