Piezo Ceramics -levyn kuvaus:



- Mitat: Φ14,6 × 2mm
- Elektrodi: elektrodit samalla puolella (muokattavissa)

Paksuustaajuus: Fst=1MHz ± 5 %
Staattinen kapasitanssi: CT=1620pF±12.5 %
Induktiivinen häviö: tanδ=max.2.0 %
Sähkömekaaninen kytkentäkerroin: Kp≥0.60
Testiympäristö: 25 °C ± 5 °C,
testiolosuhteet 6,0 % R1 rm.

Sovellus: Ultraäänivirtausmittari, kaasuvirtausmittari

Varastossa olevan ultraäänivirtausmittarin mitat:

PZT-51 -2MHz   OD20 x 1mm

Ultraäänivirtausnopeuden mittaussovellukset :

Ultraäänivirtausnopeuden mittaus erotetaan kaksi eri mittausperiaatetta: Doppler-ilmiö ja liikkuvan aallon ajan analyysi. Molemmissa tapauksissa putken seinämään sijoitettu pietsokeraaminen muunnin synnyttää ultraääniaaltoja, jotka sitten siirretään nesteeseen diagonaalisesti virtaussuuntaan. Doppler arvioi ultraääniaaltojen taajuussiirtymän, joka heijastuu nesteessä olevista hajahiukkasista. Mitä suurempi nesteen virtausnopeus on, sitä suurempi on taajuusmuutos säteilevän ja heijastuneen aaltorintaman välillä. Tätä mittausmenetelmää varten tarvitaan vain yksi pietsokanturi, joka lähettää ja vastaanottaa eri aikoina. Liikkuvan aallon aikaperiaatteessa käytetään aina kahta pietsokeraamista anturia, jotka on sijoitettu erilleen virtaussuuntaan nähden. Ne lähettävät tai vastaanottavat vuorotellen pulssimuotoisia ultraääniaaltopaketteja virtaussuuntaa vastaan ​​ja virtaussuunnassa. Jokaisessa tapauksessa on päällekkäinen äänen etenemisnopeus ja virtausnopeus. Virtausnopeus on tällöin verrannollinen etenemisaikaeron käänteisarvoon virtaussuunnassa ja sen vastakkaisessa suunnassa. Tämän mittausmenetelmän etuna on, että mittaus on riippumaton äänen etenemisnopeudesta ja siten myös väliaineesta. Tämä mahdollistaa sekä nesteiden että kaasujen mittaamisen.

Piezo-levyjen vakiokoko:

Pietsolevyjen valikoima valmistettaviksi:

Halkaisija: 2mm-120mm
Paksuus: 0,1mm-30mm

PZT materiaali:



'Pehmeät' PZT-materiaalit	Pehmeän materiaalin tyyppi
Ominaisuudet			PSnN-5	PLiS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Dielektrinen vakio	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Kytkentäkerroin	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Pietsosähköinen kerroin	d31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12m/v	400	450	500	520	550	620	750
	g31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Taajuuskertoimet	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Elastinen mukautumiskerroin	Se 11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Mekaaninen laatutekijä	Qm		85	80	80	75	75	70	65
Dielektrinen häviötekijä	Tg δ	%	2	2	2	2	2	2	2
Tiheys	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Curie lämpötila	Tc	°C	350	345	270	270	270	230	165
Youngin moduuli	YE11	<109N/m2	60	56	60	59	57.5	56	53
Myrkytyssuhde			0.36	0.36	0.36	0.36	0.36	0.36	0.39

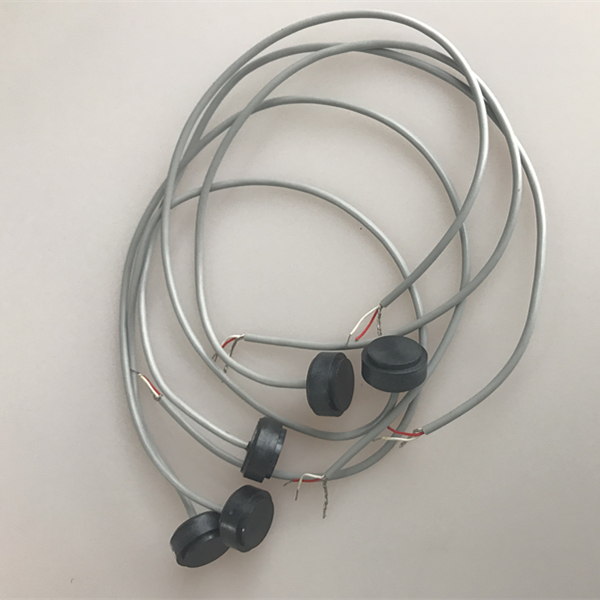

Sovelluskuva:
